Pour fixer la structure de la selle :
1.
Faites glisser la structure de la selle sur la tige de selle pour l'insérer (Figure 6).
2. Insérez un boulon
dans la partie inférieure de la glissière de selle, puis serrez-le complètement afin d'établir la limite de fin de course (Figure 7).
3. Fixez le cache de la glissière de selle

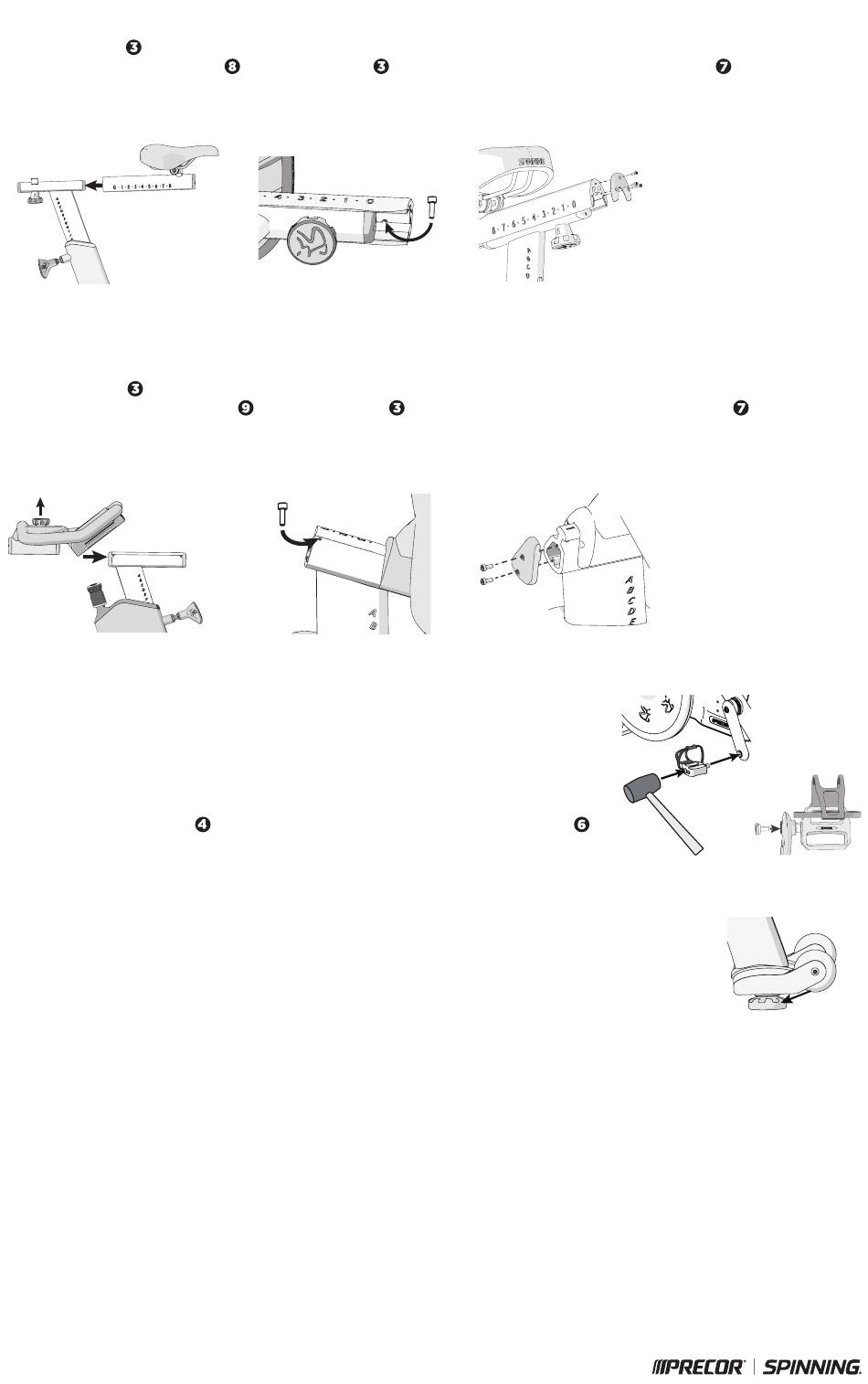

Figure 6
Pour fixer la structure du guidon :
1.
Faites glisser la structure du guidon sur la potence de guidon (Figure 9) en desserrant le bouton du guidon avant/arrière et en le tirant vers le haut pour
aligner la structure avec les rainures situées sur la potence de guidon.
2. Insérez un boulon
dans la potence, puis serrez-le complètement afin d'établir la limite de fin de course (Figure 10).
3. Fixez le cache de la potence de guidon
Figure 9
Attacher les pédales
Tenez les pédales avec les sangles de pédale orientées vers l'avant.
Pour fixer les pédales :
1.
Insérez une pédale dans la manivelle correspondante (Figure 12).
2. Utilisez un maillet en caoutchouc pour tapoter légèrement le centre de la pédale afin d'emboîter la pédale
dans la manivelle (Figure 12).
3. Fixez la pédale avec un boulon
4. Répétez les étapes 1 à 3 pour fixer l'autre pédale.
Mettre le vélo à niveau
Important Placez l'appareil sur une surface place. La rotation des pieds ajustables ne compense pas le niveau de surfaces extrêmement
inégales.
Vérifiez que le vélo est à niveau avant de permettre à quiconque de l'utiliser.
Pour mettre le vélo à niveau :
1.
Essayez de secouer le vélo. Si vous constatez le moindre mouvement, inclinez le vélo sur un côté pour identifier le pied à ajuster
(Figure 14).
2. Corrigez la hauteur de chaque pied ajustable en tournant le pied dans le sens horaire (+) pour abaisser le vélo, ou dans le sens
antihoraire (-) pour lever le vélo.
3. Une fois le vélo mis à niveau, placez-le sur le sol. Vérifiez à nouveau la stabilité du vélo et réajustez le cas échéant.
Liste de contrôle de l'assemblage du vélo
Utilisez cette liste de contrôle pour vérifier que votre vélo est correctement assemblé.
Vérifiez que tous les boulons sont serrés conformément au couple de serrage spécifié et qu'il ne manque pas de pièces.
Vérifiez que la potence de guidon et la tige de selle se déplacent librement et s'enclenchent à différentes positions.
Vérifiez que la selle est à niveau et ne pivote pas ou ne s'incline pas. Serrez et ajustez le cas échéant.
Vérifiez la stabilité de la selle de l'avant à l'arrière.
Pour ajuster la tension du frein, tournez le bouton de résistance situé en face de la selle. Si vous devez vous arrêter rapidement, appuyez sur le bouton
pour bloquer le frein.
Pédalez à vitesse moyenne et testez le bouton de résistance pour vérifier que les modifications de résistance se font sans heurt.
Appuyez sur le bouton pour vérifier que le vélo s'arrête rapidement.
Une fois le test effectué, inclinez le vélo vers l'avant à l'aide du guidon, puis faites-le rouler sur une surface lisse jusqu'à son emplacement d'utilisation définitif.
Tournez les pieds ajustables pour mettre le vélo à niveau.
Guide d'assemblage du Spinner® Rally/Spinner® Shift | P/N 305002-133 rév. C, FRN
©2016 Precor Incorporated | January 2016
à l'aide de trois boulons
Figure 7
à l'aide de deux boulons
Figure 10
(Figure 13) et serrez à un couple de 45 N-m à l'aide d'une clé Allen
(Figure 8), puis serrez-les complètement avec une clé Allen
Figure 8
(Figure 11), puis serrez-les complètement avec une clé Allen
Figure 11
.
.
.
Figure 12
Figure 14
Figure 13
