Precor Spinner Rally Guide D'assemblage

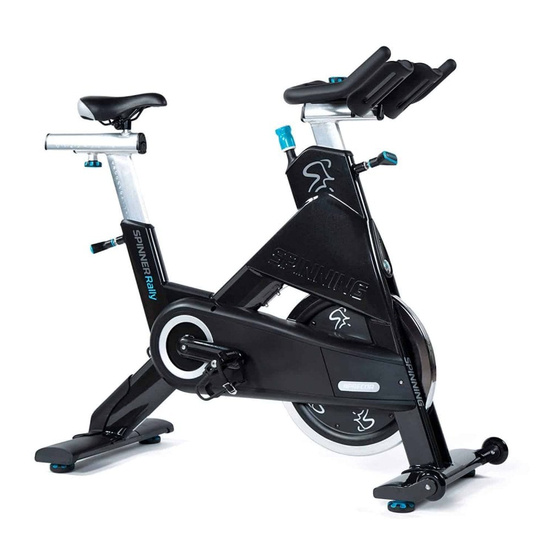

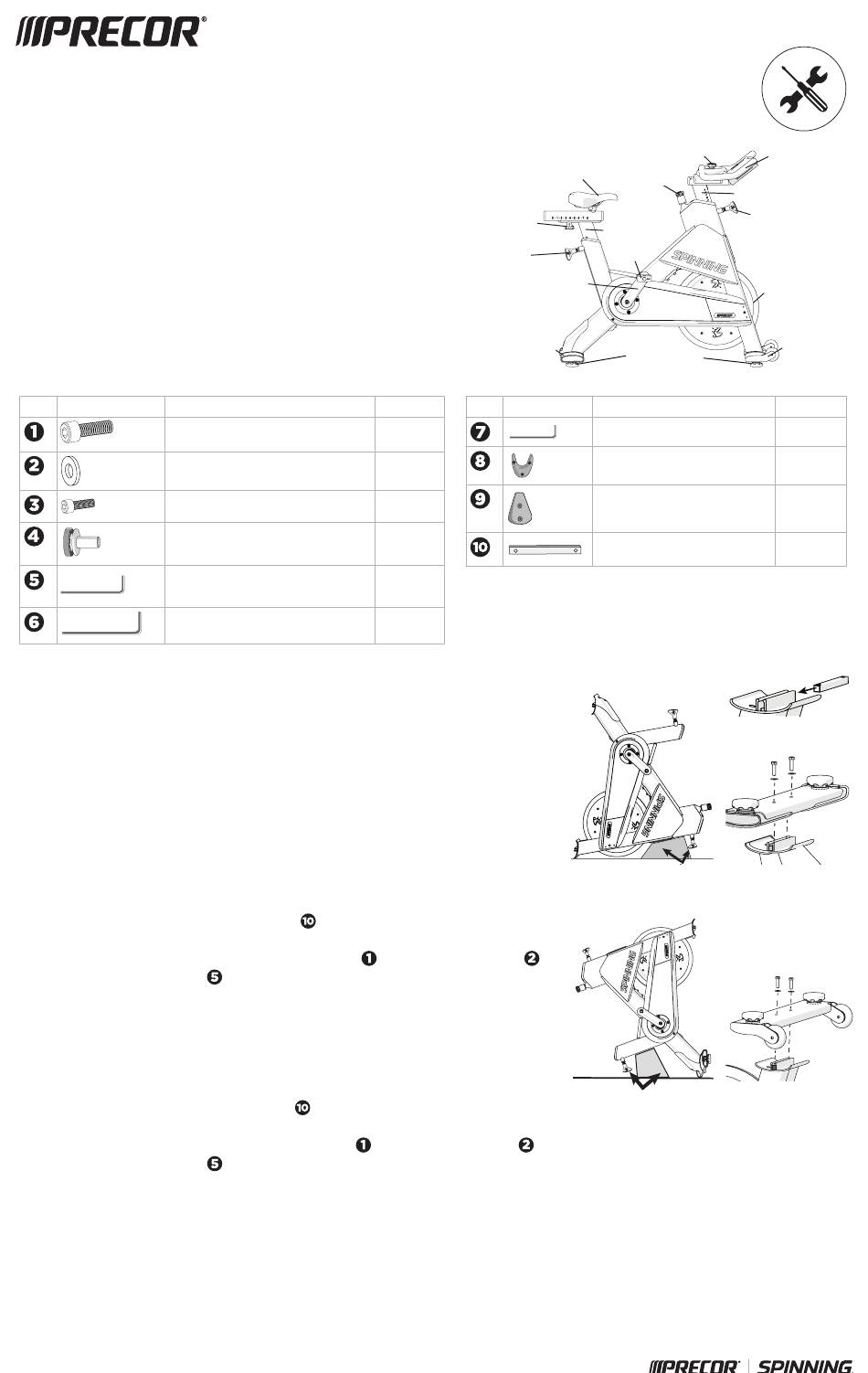

Guide d'assemblage du Spinner® Rally/Spinner® Shift
Pour assembler le Spinner® Rally/Spinner® Shift, suivez les étapes dans l'ordre
indiqué dans le guide d'assemblage. Pour obtenir plus d'informations concernant le
produit, rendez-nous visite sur www.precor.com.
AVERTISSEMENT Un minimum de deux personnes est nécessaire pour assembler
l'équipement. Ne tentez PAS l'assemblage par vous-même.
Exigences relatives à l'assemblage
Lors de l'assemblage du vélo, nous vous recommandons de respecter les points
suivants :
• Assemblez le vélo à proximité du lieu où vous prévoyez de l'utiliser.
• Assemblez l'appareil sur une surface solide et plane pour qu'il reste à niveau et
stable.
• Laissez un espace minimum de 0,5 m sur au moins un côté du vélo et de 0,5 m à
l'arrière ou à l'avant du vélo.
Kit de montage
Composant
Boulon à tête creuse (M8 x 30 mm)
Rondelle plate (8 mm)
Boulon à tête creuse (M3 x 8 mm)
Boulon à tête creuse (M8 x 16 mm)
Clé Allen (6 mm)
Clé Allen (8 mm)
Commencer l'assemblage
Retirez les pièces suivantes de l'emballage : structure du guidon, potence de guidon, kit de montage,
documentation du produit, structure de la selle, tige de selle et pièces de rechange.
ATTENTION L'endommagement du vélo pendant l'assemblage n'est pas couvert par la garantie
limitée de Precor.
Pendant l'assemblage, veillez à ne pas endommager les tiges de réglage filetées du
guidon et de la selle.
Pour fixer le stabilisateur arrière :
1. Faites reposer le cadre du vélo sur la partie avant (vers le volant d'inertie) et disposez un morceau
de mousse sous le cadre du vélo (Figure 1) pour ne pas endommager la tige de réglage du guidon.
2. Ôtez l'emballage du stabilisateur arrière et retirez avec précaution la plaque de protection plastique
du cadre. Veillez à ne pas écailler la peinture.
3. Insérez la barre de fixation du stabilisateur arrière
(Figure 2).
4. Fixez le stabilisateur arrière au cadre à l'aide de deux boulons
(Figure 3). Utilisez une clé Allen
Pour fixer le stabilisateur avant :
1. Faites reposer le cadre du vélo sur la partie arrière et disposez un morceau de mousse sous le cadre
du vélo (Figure 4) pour ne pas endommager la tige de réglage de la selle.
2. Ôtez l'emballage du stabilisateur avant et retirez avec précaution la plaque de protection plastique
du cadre. Veillez à ne pas écailler la peinture.
3. Insérez la barre de fixation du stabilisateur avant
(Figure 2).
4. Fixez le stabilisateur avant au cadre à l'aide de deux boulons
(Figure 5). Utilisez une clé Allen
5. Replacez le vélo en position debout.
Quantité
dans la fente située sur le cadre du vélo
et de deux rondelles plates
pour serrer à un couple de 21.2 N-m.
dans la fente située sur le cadre du vélo
et de deux rondelles plates
pour serrer à un couple de 21.2 N-m.
Structure de la selle
Seat assembly
Bouton de la glis- Seat
sière de selle slider knob
Seat adjustment
Tige de réglage
pop-pin
de la selle
Crank arm
Manivelle
Stabilisateur Rear
stabilizer arrière
Composant
4
4
7
2
1
1
Bouton du guidon
Fore/aft handlebar
avant/arrière
knob
Bouton de
Resistance
résistance knob
Potence de guidon
Handlebar post
Tige de selle Seat post
Pédale
Pedal
Cadre du vélo
Bike frame
Pieds de réglage
Adjustment feet
Clé Allen (2,5 mm)
Cache de la glissière de selle
Cache de la potence de guidon
Barre de fixation du stabilisateur
Figure 2
Figure 3
Figure 1
Figure 4
Figure 5
Structure du
Handlebar
guidon
assembly
Tige de réglage Handlebar
du guidon adjustment
pop-pin
Flywheel
Volant d'inertie
Stabilisateur Front
avant stabilizer
Quantité
1
1
1
2
