Română
adânci sau gropi trebuie efectuată doar cu aju-
torul unui cablu sau lanţ.

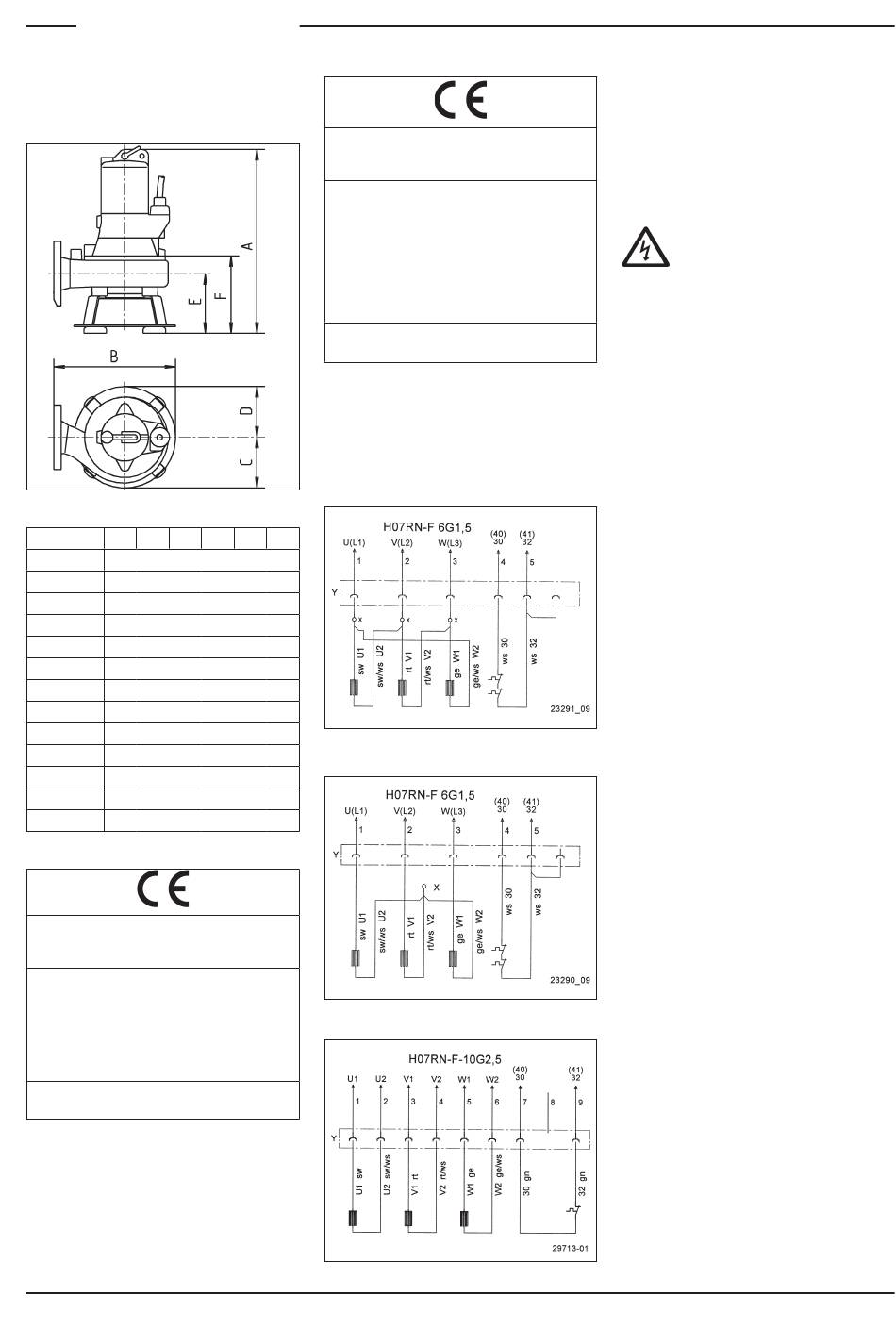

Dimensiuni [mm]
A
B
C
...25/2 AW
500 360 135 135 155 215
...35/2 AW
535 360 135 135 155 215
...25/2 BW1 550 375 140 140 205 265
...35/2 BW1 585 375 140 140 205 265
...15/4 BW1 550 375 140 140 205 265
...25/4 BW1 550 375 140 140 205 265
...35/4 BW1 585 375 140 140 205 265
...10/4 CW1 585 415 165 165 220 290
...15/4 CW1 585 415 165 165 220 290
...25/4 CW1 585 415 165 165 220 290
...35/4 CW1 620 415 165 165 220 290
...55/4 CW2 785 520 215 215 245 335
...75/4 CW2 785 520 215 215 245 335
Jung Pumpen GmbH • Industriestr. 4-6 • 33803
Steinhagen
XX1
DIN EN 12050-1
Instalaţie de ridicare a materiilor fecale pentru clădiri
DN 65, 80 şi 100
Efect de ridicare vezi date tehnice
Nivel emisii sonore < 70 dB(A)
Protecţie împotriva coroziunii – vopsea din răşină
sintetică
1 Primele două cifre ale numărului pompei indică
anul de producţie
36
Jung Pumpen GmbH • Industriestr. 4-6 • 33803
Instalaţie de ridicare a apei reziduale pentru
apă reziduală fără materii fecale DN 65, 80
Efect de ridicare vezi date tehnice
Nivel emisii sonore < 70 dB(A)
Protecţie împotriva coroziunii – vopsea din
1 Primele două cifre ale numărului pompei indică
Acolo unde nu este cerută protecţie împotriva
exploziilor pentru transportarea materiilor fe-
cale pot fi folosite şi pompe UAK.
Conexiune electrică
Conectare pentru tensiune joasă (23291)
D
E
F
Conectare pentru tensiune înaltă (23290)
Conectare pentru tensiune înaltă ...CW2 (29713)
Steinhagen
XX1
DIN EN 12050-2
şi 100
răşină sintetică
anul de producţie
Modificările de conectare trebuie efectuate cu
folosirea de conectori de compresie (X) între
ansamblul de conectare (Y) şi motorul încor-
porat. Noua conexiune de compresie trebuie
făcută în mod profesionist.
Prin utilizarea comenzilor noastre aveţi certitu-
dinea că sunt îndeplinite cerinţele certificatului
CE de examinare a modelului.
Doar un electrician de specialitate
poate efectua lucrări electrice la
pompă sau la comenzi.
Trebuie respectate normele în vigoare (de ex.
EN), reglementările specifice ţării (de ex. VDE)
precum şi reglementările furnizorilor locali de
energie.
ATENŢIE! Nu puneţi niciodată în apă capătul
cablului! E posibil ca apa pătrunsă sa duca la
deranjamente.
Ca siguranţe de rezervă pentru pompă tre-
buie folosite doar siguranţe de întârziere sau
automate cu caracteristică C sau D. Siguranţă
necesară la startul direct: 10 A şi la startul stea/
triunghi 16 A (20 A pana la 75/4).
Pompa trebuie protejată printr-un intrerupator
la supraintensitate. Reglare la startul direct =
curent nominal şi la startul stea/triunghi = cu-
rent nominal x 0,58
Dacă instalaţia de protecţie a deconectat, tre-
buie înlăturată cauza deranjamentului înainte
de repornire.
Egalizare de potenţial
Conform EN 60079-14 şi EN 1127-1 în zonele
cu pericol de explozie trebuie instalat un egali-
zator de potenţial suplimentar la mijloacele de
acţionare cu cablu de împământare în reţea TN/
TT. Dimensionarea de ex. în Germania conform
VDE 0100 partea 540.
Pentru puţurile din beton şi din material plastic
ale JUNG PUMPEN din zona cu pericol de explo-
zie 1 şi 2, nu este necesară nicio compensare lo-
cală, suplimentară, de potenţial (Raport al TÜV
Nord, 03.2008).
Excepţie: Dacă piesele conductive, ca de ex.
o protecţie de cablu din ţeavă ondulată sau o
conductă metalică sub presiune sunt ghidate
din exterior la racordul puţului. În acest caz,
nu trebuie realizată nicio legătură conductibilă
electric cu carcasa pompei/pompelor. Din mo-
tive de protecţie împotriva coroziunii, trebuie
utilizat inox pentru legătură.
Pompele cu protecţie împotriva exploziei
(UFK...) deţin pentru aceasta o posibilitate de
racordare la intrarea de cablu.
Direcţia de rotaţie
Direcţia de rotaţie trebuie verficată înainte de
instalare! La o direcţie de rotaţie corectă, impul-
sul de pornire are loc în direcţia inversă săgeţii
de rotaţie de pe carcasa motorului. Zgomotele
puternice în timpul funcţionării sau eficienţa
scăzută a pompei gata montate denotă de ase-
menea o direcţie greşită de rotaţie. In cazul di-
