Česky
Mierky [mm]
A B C
...25/2 AW 500 360 135 135 155 215
...35/2 AW 535 360 135 135 155 215
...25/2 BW1 550 375 140 140 205 265
...35/2 BW1 585 375 140 140 205 265
...15/4 BW1 550 375 140 140 205 265
...25/4 BW1 550 375 140 140 205 265
...35/4 BW1 585 375 140 140 205 265
...10/4 CW1 585 415 165 165 220 290
...15/4 CW1 585 415 165 165 220 290
...25/4 CW1 585 415 165 165 220 290
...35/4 CW1 620 415 165 165 220 290
...55/4 CW2 785 520 215 215 245 335
...75/4 CW2 785 520 215 215 245 335
Jung Pumpen GmbH • Industriestr. 4-6 • 33803
Steinhagen
XX1
DIN EN 12050-1
čerpací stanice fekálií pro budovy DN 65, 80 a 100
zdvihací účinek viz technické údaje
hodnota emisí hluku < 70 dB(A)
ochrana proti korozi – syntetický lak
Jung Pumpen GmbH • Industriestr. 4-6 • 33803
Steinhagen
XX1
DIN EN 12050-2
čerpací stanice odpadní vody pro odpadní vodu
bez fekálií DN 65, 80 a 100
čerpací účinek viz technické údaje
hodnota emisí hluku < 70 dB(A)
ochrana proti korozi – syntetický lak
1 Dvě první číslice čísla čerpadla označují rok výroby
24
Tam, kde není místně požadována pro čerpání
fekálií ochrana proti explozi, smějí být také po-
užívána čerpadla UAK.

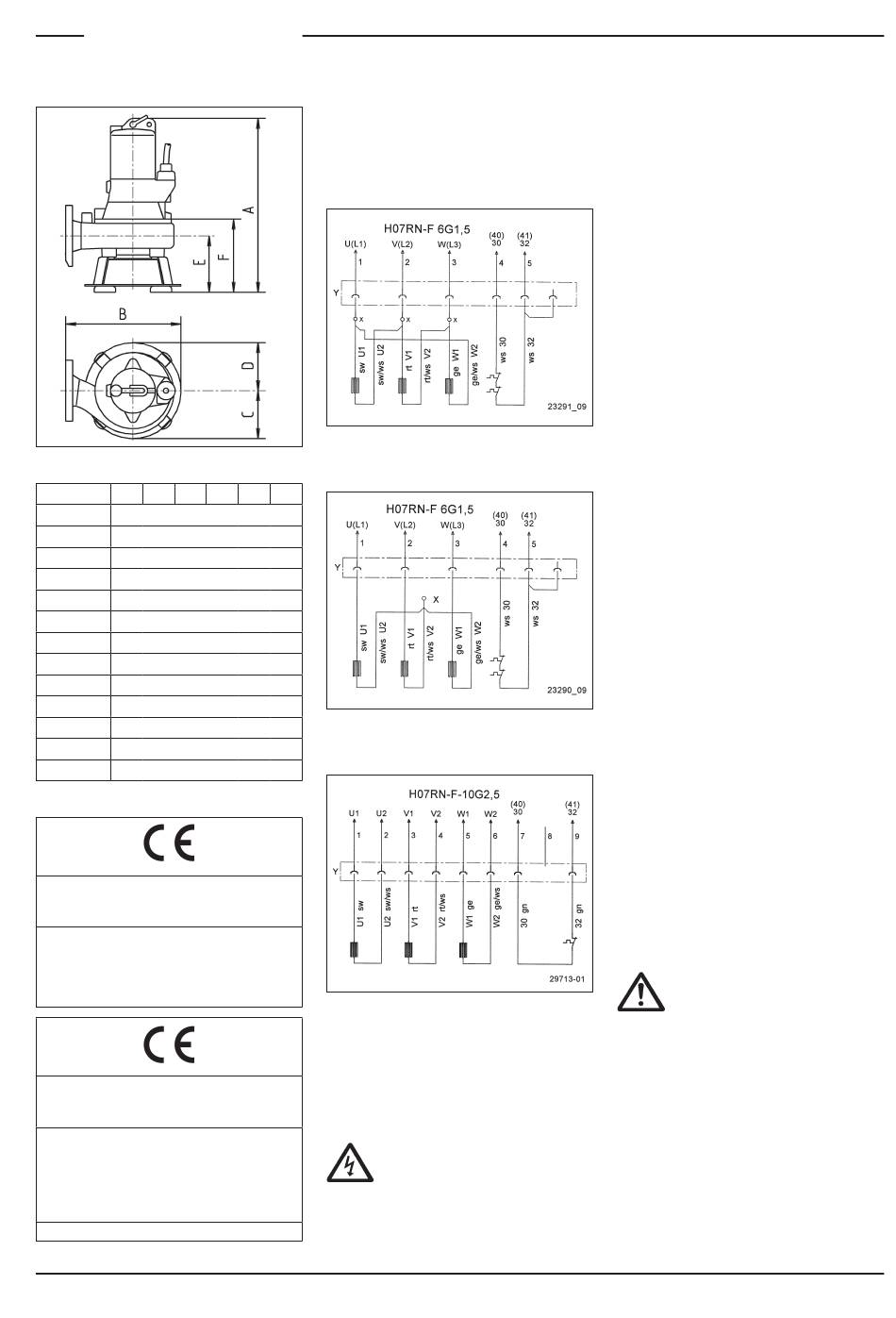

Elektrické zapojení
Zapínání pro nízké napětí (23291)
Zapínání pro vysoké napětí (23290)
D E F
Zapínání pro vysoké napětí (...CW2, 29713)
Změny spínání je třeba provádět za použití stla-
čitelných spojů (X) mezi násuvným kontaktem
Coni (Y) a motorem. Nový stlačitelný spoj musí
být vytvořen odborně.
V důsledku použití našich řízení máte jistotu,
že jsou splněny požadavky potvrzení o zkouš-
ce konstrukčního modelu EG.
Elektrické práce na čerpadle nebo ří-
zení smí provádět jen kvalifikovaný
elektrikář.
Musejí být dodrženy příslušné platné normy
(např. EN), speciální vnitrostátní předpisy (např.
VDE), jakož i předpisy místních provozovate-
lů sítí.
POZOR! Konec vodiče nedávat nikdy do vody!
Voda, která do něj popřípadě pronikne, může
způsobit poškození.
Jako předběžné zajištění čerpadla je třeba po-
užít jen pomalé pojistky nebo automaty s cha-
rakteristikou C nebo D. Potřebné zajištění při
přímém startu: 10 A a při spouštění přepínáním
hvězda-trojúhelník 16 A (20 A při ...75/4)
Čerpadlo je třeba chránit spínačem nadproudu.
Seřízení při přímém startu = jmenovitý proud a
při spouštění přepínáním hvězda-trojúhelník =
jmenovitý proud x 0,58.
Když ochranné zařízení vypne, je třeba před
opětovným zapnutím odstranit příčinu poru-
chy.
Vyrovnávání napětí
Dle EN 60079-14 a EN 1127-1 musí být v ob-
lastech ohrožených explozí u provozních pro-
středků s ochranným vodičem v TN/TT síti in-
stalováno přídavné zařízení pro vyrovnávání
napětí. Dimenzování např. v Německu dle VDE
0100 Část 540.
Pro betonové a šachty a šachty z plastických
materiálů od firmy JUNG PUMPEN v explozní
zóně 1 a 2 není potřebné žádné přídavné míst-
ní vyrovnání potenciálu (stanovisko technické
kontroly TÜV Nord, 03. 2008).
Výjimka: Když vodivé díly jako např. ochrana ka-
belu z vlnité trubky nebo kovová tlaková trubka
vedou zvenčí k přípoji šachty. V takovém přípa-
dě je třeba vytvořit elektricky vodivé spojení s
tělesem čerpadla (čerpadel). Z důvodů ochrany
proti korozi by měla být pro vytvoření spojení
použita nerezová ocel.
Čerpadla chráněná proti explozi (UFK...) jsou
pro toto opatřena možností připojení na kabe-
lové vedení.
Směr otáčení
Před zamontováním je třeba zkontrolovat směr
otáčení! Při správném směru otáčení dochází
k trhnutí při rozběhu proti šipce směru otáčení
na skříni motoru. Hlasité provozní zvuky nebo
příliš nízký čerpací výkon již zamontovaného
čerpadla naznačují nesprávný směr otáčení. Při
nesprávném směru otáčení musejí být zaměně-
ny 2 fáze přívodního vedení.
Trhnutí při rozběhu může proběh-
nout velkou silou.
Vinuté termostaty
POZOR! Navíc ke spínači nadproudu popř.
ochrannému spínači motoru je třeba zapojit
termostaty, které jsou zabudované do vinutí
motoru. Jsou vhodné pro 250 V / 1,2 A (cos phi
0,6) a označené pro připojení 30 a 32.
Připojení termostatu bez ochrany proti
explozi (UAK)
Termostaty je třeba zapojit tak, aby při dosažení
vybavovací teploty byl motor vypnut ovláda-
