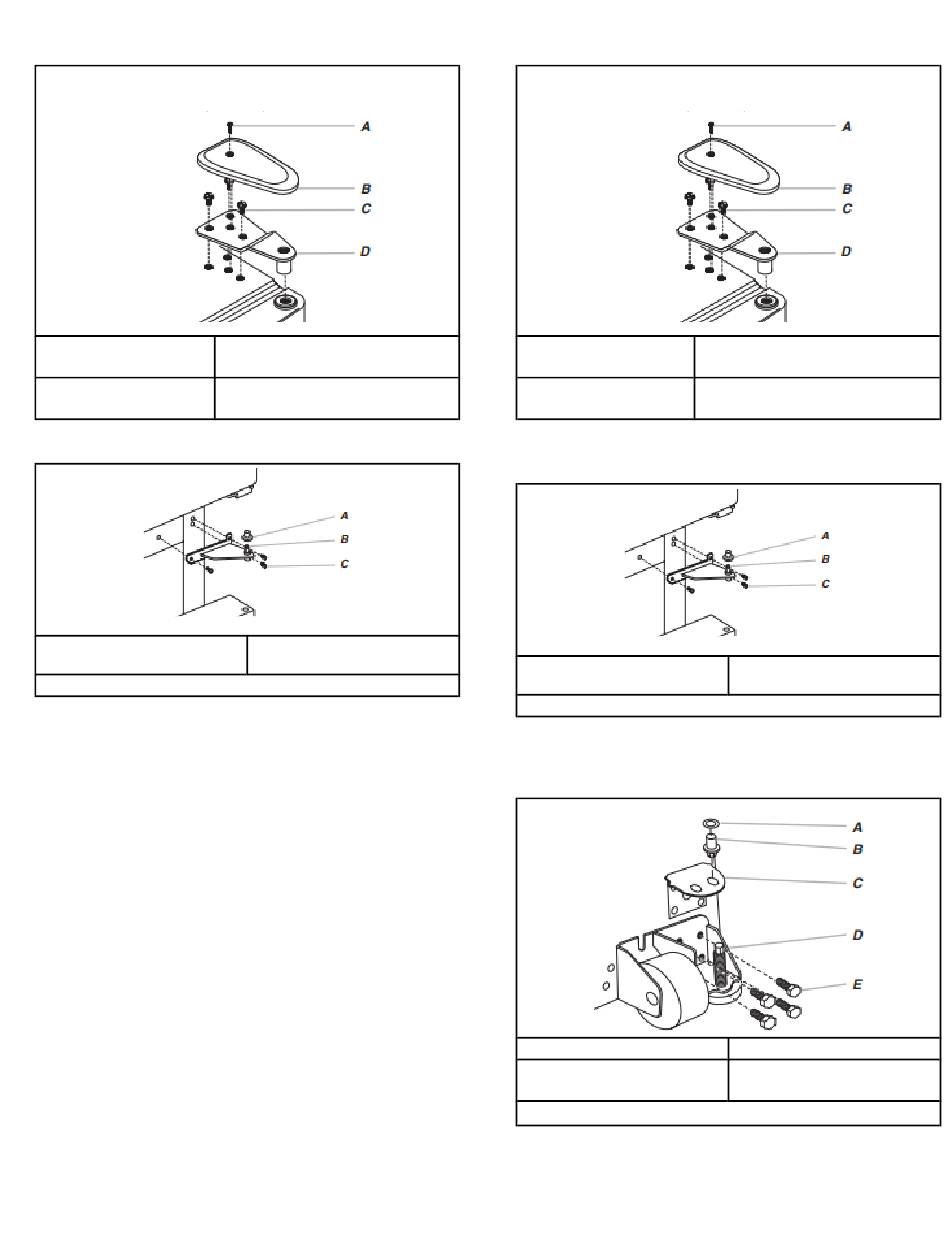

3. Retirer les pièces de la charnière supérieure comme illustré
ci-dessous. Soulever la porte du réfrigérateur pour la séparer
de la caisse.
A. Vis du couvre-
charnière
B. Couvre-charnière
supérieur
4. Retirer les pièces de la charnière inférieure comme illustré ci-
dessous.
A. Couvercle d'axe de
charnière
B. Charnière inférieure
Modèle avec porte de congélateur
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Laisser la porte du congélateur fermée jusqu'au moment de la
soulever pour la dégager de la caisse.
REMARQUE: Prévoir un support additionnel de la porte
pendant le déplacement des charnières. La force d'attraction
des aimants de la porte ne suffit pas à la maintenir en place
pendant la manutention.
26
C. Vis à tête hexagonale de 5/
16 po
D. Charnière supérieure
C. Vis de charnière
3. Retirer les pièces de la charnière supérieure comme illustré
ci-dessous. Soulever la porte du réfrigérateur pour la séparer
de la caisse.
A. Vis du couvre-
charnière
B. Couvre-charnière
supérieur
4. Enlever l'axe de la charnière centrale et les vis de la charnière
comme indiqué sur l'image ci-dessous. Soulever la porte du
congélateur pour la séparer de la caisse.
A. Couvercle d'axe de
charnière
B. Charnière centrale
5. Retirer la grille de la base en la saisissant fermement à deux
mains et en la tirant vers soi.
6. Retirer les pièces de la charnière inférieure comme illustré ci-
dessous.
A. Cale d'axe de charnière
B. Charnière inférieure
C. Plaque de charnière
C. Vis à tête hexagonale de 5/
16 po
D. Charnière supérieure
C. Vis de charnière
D. Bride du déflecteur
E. Vis à tête hexagonale de
3/8 po
