Installation de l'appareil avec
terminaison horizontale
Installer le système d'évacuation conformément
aux directives du fabricant incluses avec les
pièces de l'appareil.
1. Placer l'appareil à l'emplacement désiré. Vérifier
pour déterminer si les colombages muraux ou
les chevrons de toit font obstruction au passage
du conduit d'évacuation à installer. Si tel est le
cas, vous pouvez modifier l'emplacement du
foyer. Insérer la ligne de gaz, de préférence à
droite du foyer et la ligne électrique à gauche
(le boîtier de raccordement se trouve sur le côté
gauche).
2. Les tuyaux et raccords Direct Vent sont équipés
d'embouts spéciaux ''twist-lock'' pour connecter
le système d'évacuation à la buse de sortie
de l'appareil. Un adaptateur ''twist-lock'' est
disponible en option et doit être utilisé avec le
système d'évacuation directe Simpson Dura-
Vent.
3. Appliquer un filet de scellant Mill-Pac à l'intérieur
de la partie externe de l'adaptateur ainsi que
sur la buse interne de sortie du foyer. Enfiler
l'adaptateur sur les buses interne et externe de
sortie de l'appareil. Fixer uniquement à la buse
externe à l'aide des 3 vis fournies (perforer des
trous de guidage rendra la tâche plus aisée).
Ajuster la position de l'appareil et le fixer à
l'enchâssure à l'aide de clous ou de vis en
passant par les brides de clouage.
4. Monter l'assemblage des tuyaux et des coudes
aux longueurs désirées sur l'adaptateur de
l'appareil et serrer (tourner-verrouiller) les
raccords pour une parfaite étanchéité.
Remarques :
a) Procédure Twist-lock : Quatre encoches,
situées du
côté femelle des tuyaux et
raccords, sont conçues pour
directement sur le côté mâle des raccords
et tuyaux adjacents, en plaçant les quatre
encoches de tuyau face aux quatre fentes
d'entrée du côté mâle (schéma 1). Insérer
complètement
les sections de tuyau,
puis assembler une sectionTwist-Lock en
tournant (vissant) d'env. un quart de tour,
jusqu'à ce que les deux sections soient
complètement verrouillées. Les pattes de
verrouillage femelles ne sont pas visibles
de l'extérieur, sur les tuyaux noirs ou les
raccords. On peut les voir en examinant
l'intérieur des embouts femelles. On peut
les voir en examinant l'intérieur des embouts
femelles.
Pattes
de verrouillage
femelles
Mill-Pac
Pattes
de verrouillage
mâles

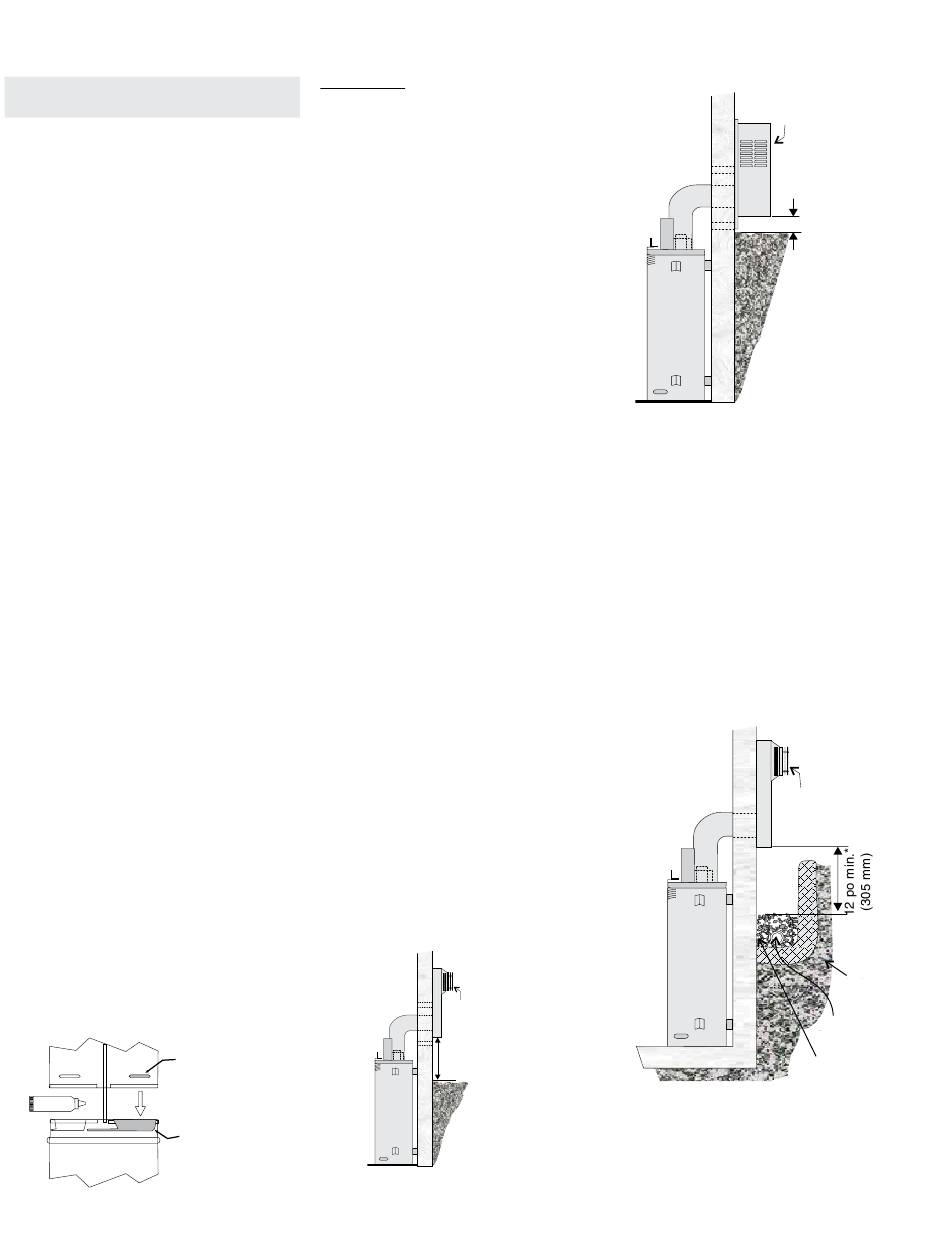

Schéma 1
REMARQUE : Pour de meilleurs résultats et une
performance optimale d'un système d'évacua-
tion homologué, il est vivement recommandé
d'appliquer du scellant Mill-Pac (fourni) sur la
partie interne de chaque raccord de conduit. Le
non-respect de cette procédure peut causer des
problèmes de tirage et de performance qui ne
sont pas couverts par la garantie
b) Les sections horizontales doivent être
supportées à tous les 3 pieds. Des fixations
murales sont disponibles à cet effet.
5. Tracer sur le mur une ouverture carrée de
10 po x 10 po. Le centre de ce carré doit être
aligné avec l'axe central du conduit horizontal.
Découper l'ouverture de 10 po dans le mur
extérieur puis faire un contour de découpe propre
pour la sortie d'évacuation. Si le mur traversé
est en matériaux non combustibles (ex. blocs
de maçonnerie ou béton), un trou de 7 po (178
mm) de diamètre est acceptable (7-1/2 po (191
mm) de dia. pour les conduits flexibles).
Remarque : Avec Dura-Vent, le hauteur minimal
est obtenue en installant d'une coude de 90
directement sur l'adapteur de conduit rigide.
Remarques :
a ) La section horizontale d'évacuation doit être
au même niveau que l'ouverture de sortie,
ou bien avoir une pente montante de 1/4
pouce à chaque pied de longueur. Ne jamais
installer un conduit en pente descendante.
Cela pourrait causer une surchauffe de
l'appareil et augmenter le risque d'incendie.
b) L'emplacement de la sortie du conduit
horizontal d'évacuation sur un mur extérieur
doit être conforme à tous les codes du
bâtiment locaux et nationaux et ne pas
être bloqué ni obstrué. Pour l'emplacement
de la sortie extérieure d'évacuation,
voir « Emplacements des terminaisons
s'insérer
extérieures d'évacuation ».
c) Terminaisons en tuba :
Pour les installations nécessitant une pente
montante verticale à l'extérieur du bâtiment,
des terminaisons en tuba de 14 po et 36
po sont disponibles, ainsi qu'une évacua-
tion standard à pente montante. Suivre les
mêmes consignes d'installation que celles
pour les terminaisons horizontales standard.
NE JAMAIS installer un
* Tel que spécifié au CGA B149 Installation Code.
Les codes et règlements locaux peuvent exiger des
dégagements différents.
consignes d'installation
.
o
tuba à l'envers.
Tuba
12 po min.*
(305 mm)
Schéma 2
**
Terminaison
d'évacuation
à pente montante
6-1/4 po min.
(159 mm)
** Remarque : L'évacua-
tion à pente montante ne
doit être utilisé que pour
des terminaisons au-des-
sus du niveau du sol.
*Schémas 2, 3, & 4 : Tel que spécifié au CGA B149
Installation Code. Les codes et règlements locaux
peuvent exiger des dégagements différents.
6) La flèche sur le chapeau d'évacuation
doit pointer vers le haut. S'assurer que
les dégagements de 1-1/2 po des matériaux
combustibles sont respectés (Schéma 4). Mettre
en place le chapeau d'évacuation.
Installation au-dessous du niveau du sol
Si la terminaison en tuba doit être installée audes-
sous du niveau du sol (par ex. un sous-sol), un
drainage adapté doit être effectué pour éviter toute
infiltration d'eau dans la terminaison en tuba. Ne
tenter en aucun cas d'encastrer le tuba dans le mur
ou tout autre type d'enceinte.
Tuba
Gravier
Schéma 4
REMARQUE : Pour les terminaisons en tuba
installées AU-DESSUS du
niveau du sol, respecter les
codes et règlements locaux
et nationaux.
Foyer au gaz Grandview
®
Schéma 3
Encadrement
de soupirail
Drainage
adapté
|
57
G800C-1
