consignes d'installation
Dégagements mur froid / Cool Wall
Les dégagements indiqués ci-dessous sont les distances minimales à respecter sauf indication contraire.
Le non-respect des dégagements obligatoires (espaces vides) des matériaux combustibles représente l'une des principales causes d'incendies
de cheminée. Il est donc primordial d'installer le foyer et le système de ventilation conformément aux présentes directives.
Précautions à prendre
Le dessus, l'arrière et les côtés du foyer sont délimités par des
espaceurs. NE PAS encastrer les extrémités en métal de ces
espaceurs dans des matériaux de construction combustibles.

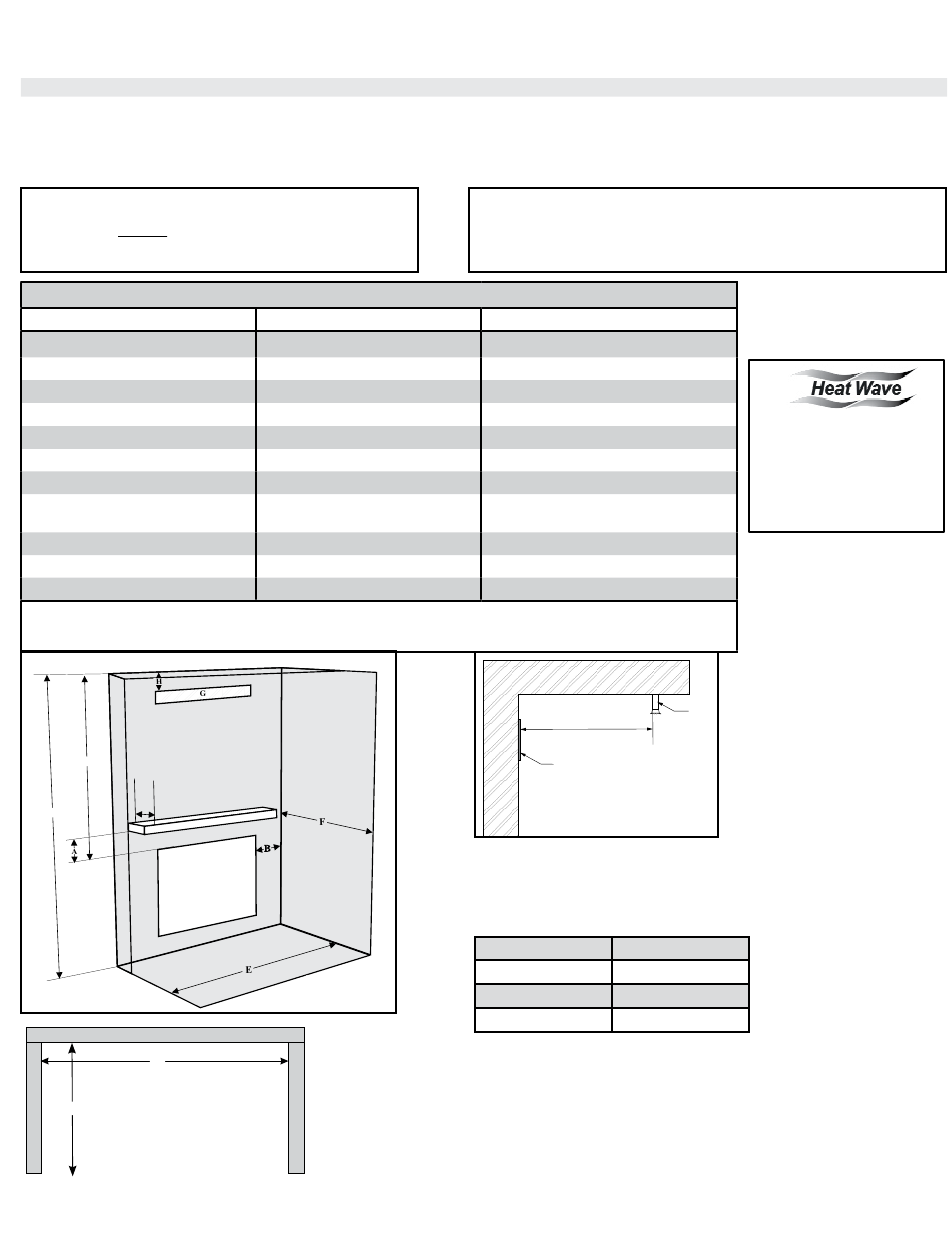

Exigences de dégagements du foyer - installations mur froid (Cool Wall)
Dégagements :
A : Hauteur du manteau (min.)
B : Mur latéral
C : Plafond
D : Profondeur du manteau (max.)
E : Largeur de l'alcôve
F: Profondeur de l'alcôve
G : Sortie d'air de convection
H : Ouverture déportée de la sortie d'air
de convection
K : Enceinte du châssis (Min.)
L : Dégagement au tête de projection (Min.)
Remarques :
IMPORTANT : * Au minimum, 66 pouces carrés d'espace ouvert, pas moins de 0 à 2 po du haut de l'enceinte, sont requis pour toutes les
installations mur froid (Cool Wall). Ceci peut être réalisé en ayant un espace ouvert à l'avant. Voir le manuel pour les détails.
** Une hauteur de cheminée supplémentaire de 3/4 po (19 mm) est requise en cas d'utilisation d'une façade.
C
D
K
E
F
Alcôve
|
20
Foyer au gaz Grandview
Mur froid (Cool Wall) - Façade épurée
**0 po (0 mm)
6 po (152 mm)
47-1/2 po (1207 mm)
14 po (356 mm)
84 po (2134 mm)
36 po (914 mm)
66 po
2
(426 cm
2
0-2 po (0-51 mm)
80 po (2032 mm)
36 po (914 mm)
0 po
G800C -1
®
en cas de non-respect de ces dégagements (espaces vides) par rapport aux
matériaux combustibles. Il est donc fondamental d'installer le foyer et le
système de ventilation conformément à ces directives.
Mesurés à partir de :
Haut de l'ouverture du foyer
Côté de l'ouverture du foyer
Partie inférieure du foyer
Façade de l'ouverture du foyer
D'un mur à l'autre (minimum)
Du mur avant au mur arrière (maximum)
)
* Dessus/avant de l'enceinte
*Dessus de l'enceinte du châssis
À partir de la base du plancher de l'appareil
Perpendiculaire à partir de la grille du châssis
Aucun socle nécessaire
L
Grille du châssis
Dégagements minimaux de l'évacuation
aux combustibles
Horizontal - Haut
Horizontal - Côté
Horizontal - Sol
Évacuation verticale
AVERTISSEMENT
Risque très élevé d'incendie
Le montage de la charpente ne
se fait pas de la même façon si
le foyer comporte le système de
conduits Heat Wave. Consulter
le manuel du Heat Wave pour
tous les détails.
Gicleur
Vue de côté
2 po (51 mm)
1-1/2 po (38 mm)
1-1/2 po (38 mm)
1-1/2 po (38 mm)
