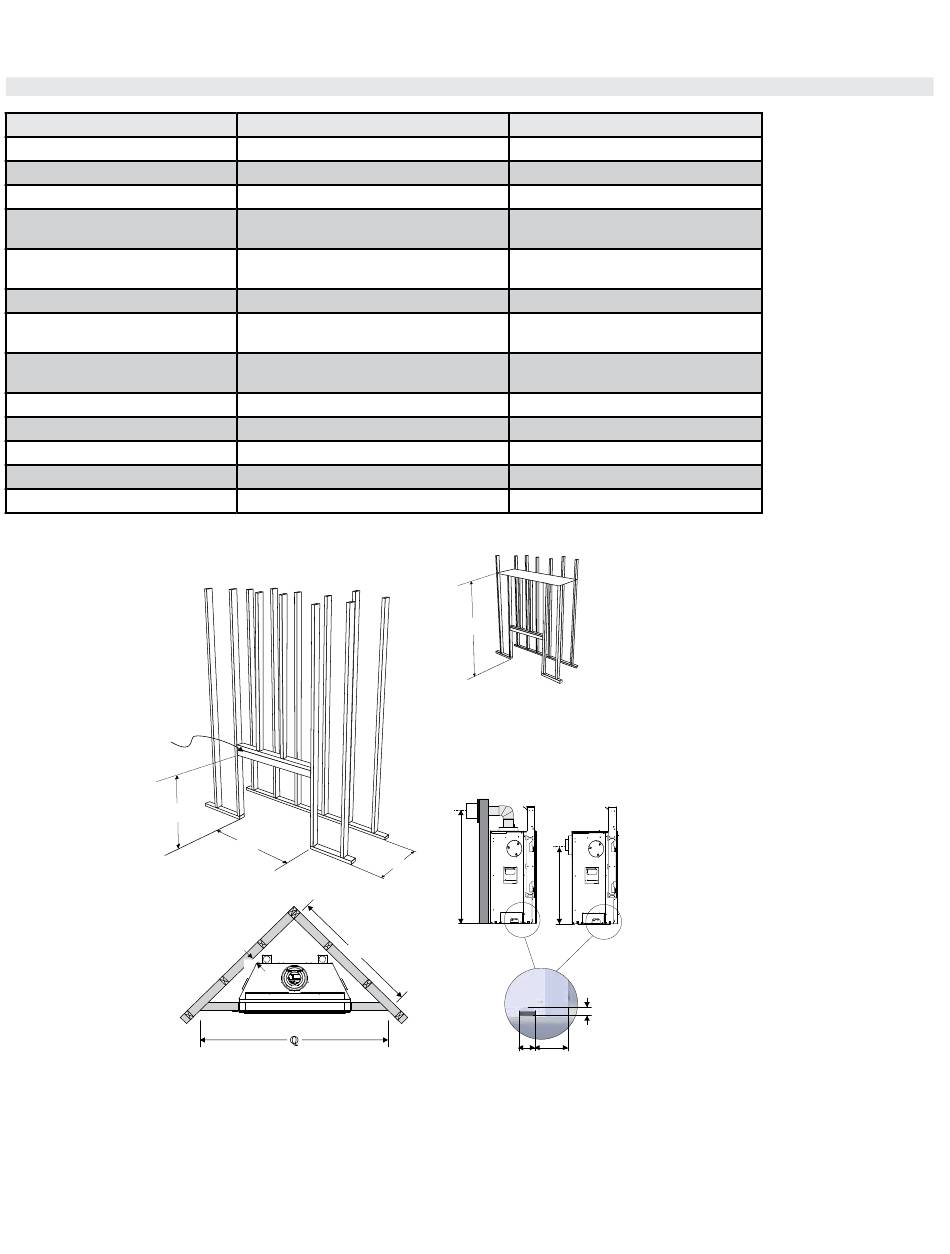

Installation de la façade épurée (non mur froid / Cool Wall) - encadrement
Dimensions de l'encadrement
M
N*
O
P (Évacuation sur le dessus
seulement)
Q (Évacuation sur le dessus
seulement)
R
S (Évacuation à l'arrière)
S1 (Évacuation sur le dessus)
T
U
V
W
* Important : La hauteur de l'encadrement doit prendre en compte la hauteur du socle. Dimension N = N + épaisseur du socle une fois installé.
Traverse supérieure
combustible
N
Angle = évacuation sur le dessus seulement
IMPORTANT : Les installations en angle sont ventilées
par le haut seulement - l'évacuation arrière ne peut
pas être utilisée.
** La profondeur et la largeur de l'encadrement ne prennent pas en compte la cloison sèche, le mur ou les matériaux similaires placés contre le mur du fond
ou le mur latéral. La profondeur de l'encadrement devra changer en fonction de l'épaisseur du matériau :
(exemple : M - largeur de l'encadrement de 37-1/2 po + cloison sèche de 1/2 po = 38 po)
(exemple : O - profondeur de l'encadrement de 19-1/4 po + cloison sèche de 1/2 po = 19-3/4 po)
Description
Largeur de l'encadrement
Hauteur de l'encadrement
Profondeur de l'encadrement
Largeur du mur de parement d'angle
Largeur du mur de parement d'angle
Plafond de l'enchâssure
Hauteur de l'axe centrale de l'évacuation
- arrière
Hauteur de l'axe centrale de l'évacuation
- haut
Hauteur du raccordement de gaz
Encastrement du raccordement de gaz
Largeur du raccordement de gaz
Dégagement jusqu'au coin de l'appareil
Hauteur du parement non combustible
**
M
O
**
P
W
Q
G800EC - Non mur froid (Cool Wall)
37-1/2 po (953 mm)
43 po (1 092 mm)
19-1/4 po (489 mm)
46-1/2 po (1 181 mm)
65-3/4 po (1 670 mm)
62 po (1 575 mm)
29 po (673 mm)
44 po (1 118 mm)
1-1/2 po (38 mm)
6-3/8 po (162 mm)
3 po (76 mm)
2-3/4 po (70 mm)
11-1/2 po (292 mm)
R
Évacuation sur le dessus
Évacuation à l'arrière
S1
S
T
V
U
consignes d'installation
Foyer au gaz Grandview
|
29
G800C-1
®
