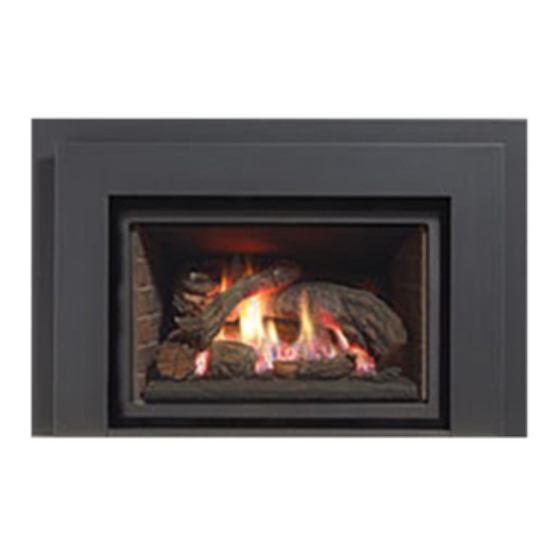

l390E / HZI390E foyer à gaz encastrable
MODELS: L390E-NG1 / L390EB-NG1 Gaz Naturel
HZI390E-NG1 / HZI390EB-NG1 Gaz Naturel
AVERTISSEMENT : Une installation inadéquate, de
mauvais ajustements, entretiens ou altérations peuvent
causer des dommages matériels, humains ou même
la mort. Référez-vous à ce manuel. l'installation et
l'entretien doivent être confiés à un installateur qualifié,
une entreprise de service ou à un fournisseur de gaz.
POUR VOTRE SÉCURITÉ
Ne pas entreposer ni utiliser d'essence, d'autres vapeurs ou
liquides à proximité de cet appareil ou de tout autre appareil.
l'installation et l'entretien doivent être assurés par un
installateur ou un service d'entretien qualifié ou le fournis-
seur de gaz.
Tested by:
919-090_fr
fPI fIREPlACE PROdUCTS INTERNATIONAl lTd. 6988 Venture St., delta, BC Canada, V4G 1H4
INSTAllATEUR: laissez cette notice avec l'appareil.
CONSOMMATEUR: Conservez cette notice pour consultation ultérieure.
Guide d'installation
www.regency-fire.com
L390E-LP1 / L390EB-LP1 Propane
HZI390E-LP1 / HZI390E-LP1 Propane
POUR VOTRE SÉCURITÉ
Que faire si vous sentez une odeur de gaz:
Ne pas tenter d'allumer d'appareil.
Ne touchez à aucun interrupteur. Ne
pas vous servir des téléphones se
trouvant dans le bâtiment où vous vous
trouvez.
Appelez immédiatement votre fournis-
seur de gaz depuis un voisin. Suivez les
instructions du fournisseur.
Si vous ne pouvez rejoindre le
fournisseur de gaz, appelez le service
des incendies.
et d'utilisation
12/19/11
