Installation des panneaux en émail (pièce n
Modèles G800EC/G800C
Pour les panneaux noirs en émail :
• Inspecter les panneaux en émail noirs pour s'assurer qu'ils ne sont
pas égratignés ni bossés avant l'installation. Signaler tout dommage
sur-le-champ. Réclamations pour dommages après l'installation ne
seront pas prises en considération.
• Les panneaux noirs en émail se décolorent légèrement avec le
temps. Cette décoloration est normale et n'est pas considérée
comme un défaut.
* NETTOYER les marques de doigts à l'aide d'un linge doux.Terminer
avec un nettoyant à base d'ammoniaque (du lave-vitre par exemple)
pour bien enlever toute pellicule ou tout résidu qui pourrait rester
avant d'allumer l'appareil.
Si ces taches ne sont pas enlevées avant l'utilisation de l'appa-
reil, il sera impossible de les enlever une fois qu'elles auront été
brûlées sur les panneaux. Non couvert par la garantie.
Remarque: Ne pas installer la grille du foyer, les éléments décora-
tifs, la vermiculite, les braises et les bûches avant que les
panneaux en émail ou en acier ne soient installés.
1. Enlever l'écran et la porte vitrée, s'ils sont installés.
2. Desserrer les 2 vis dans les emplacements indiqués ci-dessous.
Glisser le déflecteur supérieur vers le mur du fond puis le retirer
de l'appareil.
3. Desserrer les deux vis sur le dispositif de la veilleuse dans les
emplacements indiqués ci-dessous. Glisser la protection de la veil-
leuse vers le mur du fond puis la retirer de l'appareil.
4. Installer soigneusement le panneau arrière. Incliner le panneau vers
l'avant à partir du haut et reposer le bas du panneau sur le plancher
de la chambre de combustion. Basculer la partie supérieure vers
l'arrière jusqu'à ce qu'elle repose également sur le mur arrière de
la chambre de combustion.
920-128b-fr
761-908) et en acier (pièce n
o

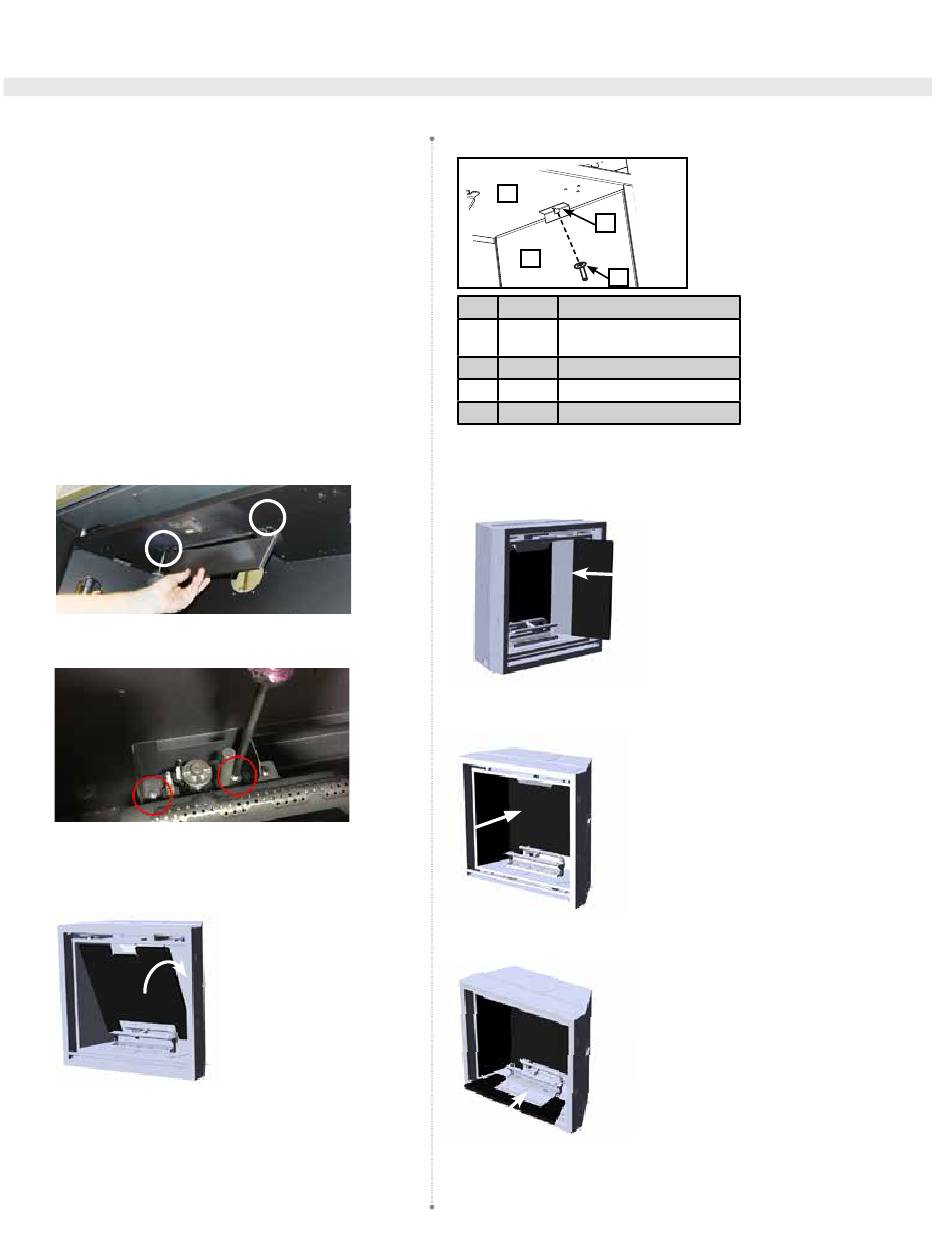

INSTALLATION DES PANNEAUX EN ÉMAIL / ACIER
5. Desserrer les vis et retirer l'attache à briques.
1
Item
Part #
1
N/A
2
N/A
3
761-049 Attache à briques
4
904-519 Vis
6. Installer le panneau latéral droit : le coin incliné sur le schéma
ci-dessous doit être situé face à l'arrière inférieur du foyer au mo-
ment de l'installation.
REMARQUE : La rangée de briques la plus courte doit
être placée au bas des panneaux arrière et latéraux.
7. Une fois le panneau en place, le fixer à l'aide de la pince à briques
retirée à l'étape 5 et serrer la vis.
8. Répéter les étapes 5 à 7 sur le côté gauche.
9. Glisser soigneusement le panneau inférieur sous le brûleur et
le pousser vers l'arrière jusqu'à ce qu'il entre en contact avec le
panneau arrière.
10. Réinstaller le déflecteur supérieur.
11. Réinstaller la protection de la veilleuse enlevée à l'étape 3.
1
consignes d'installation
761-907)
o
3
2
4
Description
Intérieur du dessus de la
chambre de combustion
Panneau
Foyer au gaz Grandview
02.10.20
|
65
G800C-1
®
