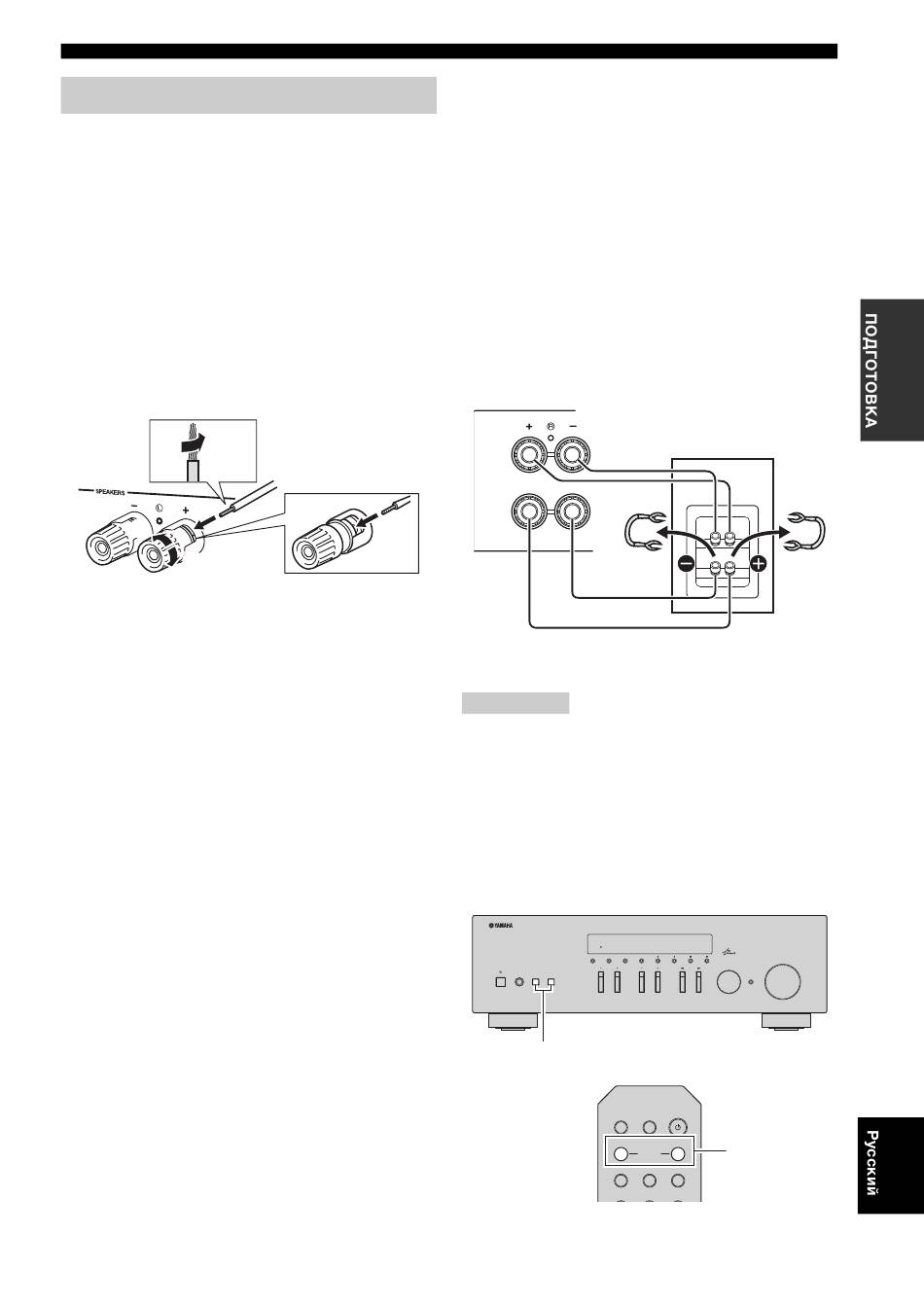

Подключение колонок
■ Подключение кабелей колонок
Кабели колонок состоят из двух проводников.
Один подключается к отрицательному (-) разъему
аппарата и колонки, а другой – к положительному
(+). Если провода имеют разный цвет, чтобы их
нельзя было перепутать, подключите черный
провод к отрицательному разъему, а другой
провод — к положительному.
a Снимите приблизительно 10 мм изоляции на концах кабеля
колонки и надежно скрутите оголенные части проводов.
b Открутите разъем на колонке.
c Вставьте оголенные провода кабеля колонки в щель на
боковой стороне разъема (правой верхней или левой
нижней).
d Затяните разъем.
10 mm
a a
(3/8")
c c
b b
d d
■ Подключение с помощью кабеля Bi-
wire
При подключении с помощью кабеля Bi-wire звук
канала низкочастотного динамика отделен от
соединенного канала среднечастотного и
высокочастотного динамиков. Динамики,
поддерживающие подключение с помощью кабеля
Bi-wire, оснащены четырьмя разъемами с
клеммами. С помощью этих двух наборов разъемов
звук динамиков можно выводить по двум
независимым каналам. C помощью этих
соединений динамики средних и высоких частот
можно подключить к одному набору разъемов, а
динамик низких частот – к другому набору
разъемов.
Данный аппарат
SPEA
A
B
Аналогичным образом подключите кабели
динамиков к другому набору разъемов.
Примечание
При подключении с помощью кабеля Bi-wire снимите
перемычки или кабели динамика. Для получения
дополнительной информации см. инструкцию по
эксплуатации колонок.
y
Для использования подключения с помощью кабеля Bi-
wire нажмите кнопки SPEAKERS A и SPEAKERS B на
передней панели или пульте ДУ так, чтобы загорелись
индикаторы SP A и B на дисплее передней панели.
STANDBY/ON
DISPLAY FM MODE MEMORY
BASS
PHONES SPEAKERS
A B
SPEAKERS A/B
DIMMER
A
COAXIAL
LINE 1
Подключения
Колонка
FM/AM PRESET TUNING
VOLUME
SELECT
TREBLE INPUT PUSH - ENTER
RETURN
SLEEP
B
SPEAKERS A/B
SPEAKERS
OPTICAL NET
LINE 2 LINE 3
11
Ru
