PREPARAZIONE

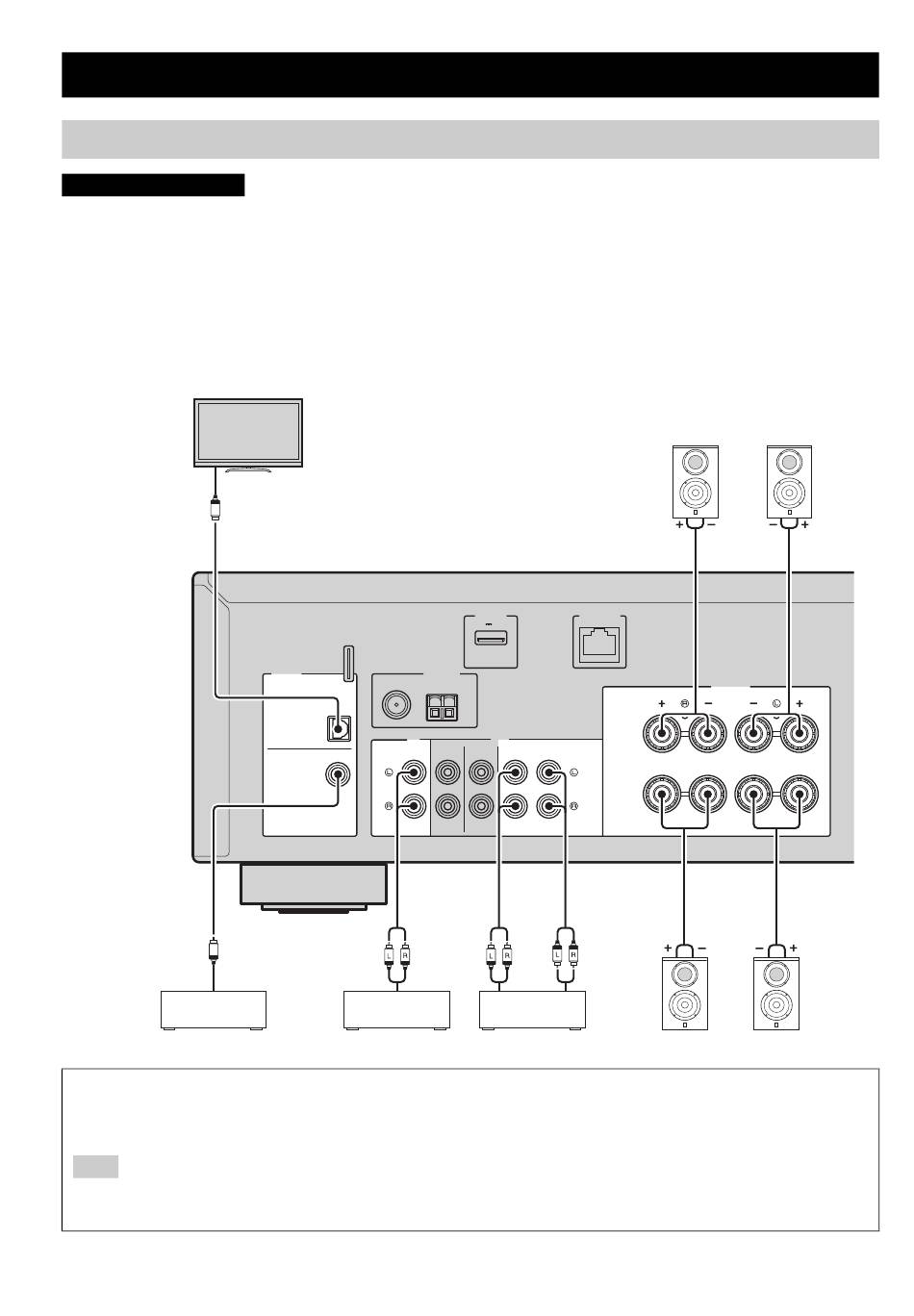

Collegamento di diffusori e sorgenti varie

ATTENZIONE
• Non connettere l'unità o altri dispositivi alla presa di corrente finché non sono stati completati tutti i collegamenti tra gli
apparati.
• Effettuare tutti i collegamenti rispettando le indicazioni: L (sinistra) su L, R (destra) su R, "+" su "+" e "–" su "–". Se
i collegamenti sono sbagliati, i diffusori non emetteranno alcun suono; inoltre, invertendo la polarità dei collegamenti
degli stessi si otterrà un suono innaturale e privo di basse frequenze. Fare riferimento al manuale del produttore di
ciascun dispositivo.
• Non lasciare che cavi scoperti si tocchino tra loro o che vengano in contatto con le parti metalliche dell'unità. In caso
contrario è possibile danneggiare l'unità e/o i diffusori.
TV ecc.
Uscita audio
O (ottica digitale)
Uscita audio
C
(coassiale digitale)
Lettore BD/DVD, ecc.
Collegamento dei dispositivi di registrazione
È possibile collegare dispositivi di registrazione audio alle prese LINE 3 (REC). Questa presa trasmette i segnali d'ingresso
selezionati (da COAXIAL, OPTICAL, LINE 1-2, TUNER e CD).
Note
• Utilizzare le prese LINE 3 (REC) solo per il collegamento dei dispositivi di registrazione.
• Selezionando LINE 3 come sorgente d'ingresso, l'uscita audio delle prese LINE 3 (REC) verrà disattivata.
10
It

Collegamenti

DIGITAL ANTENNA
FM
AM
75 Ω
OPTICAL
CD
COAXIAL
Uscita Uscita
audio audio
Lettore CD
DC OUT NETWORK
5V 0.5A
LINE
PB REC
1 2 3
Ingresso
audio
Registratore CD, ecc.
Diffusori A
SPEAKERS
A
B
Diffusori B
