Variables
6.8 Exemple 6 : barre de progression
3 : de haut en bas
Pour la représentation de la barre de progression, une valeur MIN et une valeur MAX doivent être
définies (dans l'exemple MIN : 0, MAX : 150).
Ce réglage permet déjà d'afficher une barre de progression avec la couleur de premier plan 3 (=
vert foncé) et la couleur d'arrière-plan 4 (= gris clair) en fonction de la valeur actuelle de la
variable PROGGY0.
En option, une ou deux valeurs de signal SVAL1 et SVAL2 (paramètre Valeur limite) peuvent être
définies (dans l'exemple SVAL1 : 50 et SVAL2 : 100). La couleur de premier plan de la barre de
progression change pour ces valeurs de signal. Les couleurs de signal correspondantes sont
déterminées par les paramètres SC1 et SC2 (dans l'exemple ci-dessus SC1 : 9 (= jaune) et SC2 :
7 (= rouge)
La règle suivante s'applique pour l'indication des valeurs limites pour la barre de progression :
MIN < SVAL1 < SVAL2 < MAX.
Exemple 6b

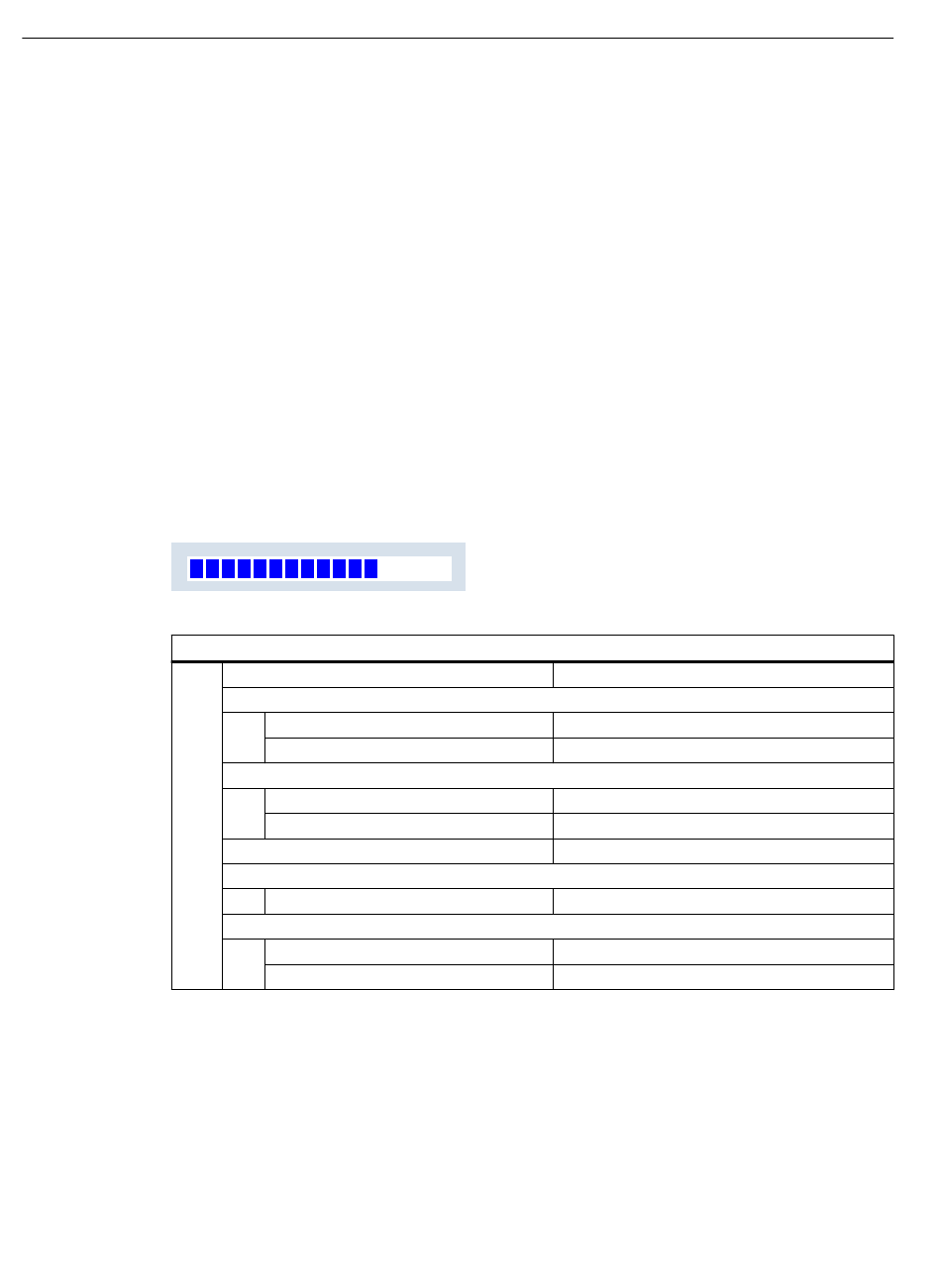

Barre de progression sans changement de couleur :
Figure 6-2
DEF PROGGY0 = (R/0,150///DT2,DO0//"$R[10]"//,,150/6,10)
Pour utiliser une barre de progression sans changement de couleur, le mode d'affichage DT
(DisplayType) doit être réglé sur 2.
L'orientation de la barre de progression est déterminée par l'attribut Option de visualisation DO
(DisplayOption) (voir explication de l'exemple 6a).
Pour la représentation de la barre de progression, une valeur MIN et une valeur MAX doivent être
définies (dans l'exemple MIN : 0, MAX : 150).
Ce réglage permet d'afficher une barre de progression avec la couleur de premier plan 6 (= bleu)
et la couleur d'arrière-plan 10 (= blanc) en fonction de la valeur actuelle de la variable PROGGY0.
98
Barre de progression
Type de variable :
Valeurs limites / champ bascule :
MIN :
MAX :
Attributs :
Type d'affichage DT :
Option de visualisation DO :
Variable système ou utilisateur :
Position du champ de saisie et de visualisation :
Largeur :
Couleurs :
Couleur de premier plan :
Couleur d'arrière-plan :
REAL
0
150
2 (barre de progression)
0 (de gauche à droite (par défaut))
$R[10]
150
6 (bleu)
10 (blanc)
