16. Calibrage
Le VM31 est fourni avec un calibrage électrique de fabriqué. Cela assure une mesure précise du dispositif
en connexion avec un capteur calibré, à condition que la sensibilité soit lue dans la fonction TEDS ou
introduite dans le menu (voir section 11.1). On montrera le mois et l'année dans lequel le calibrage de
fabrication a été effectué après sa connexion.

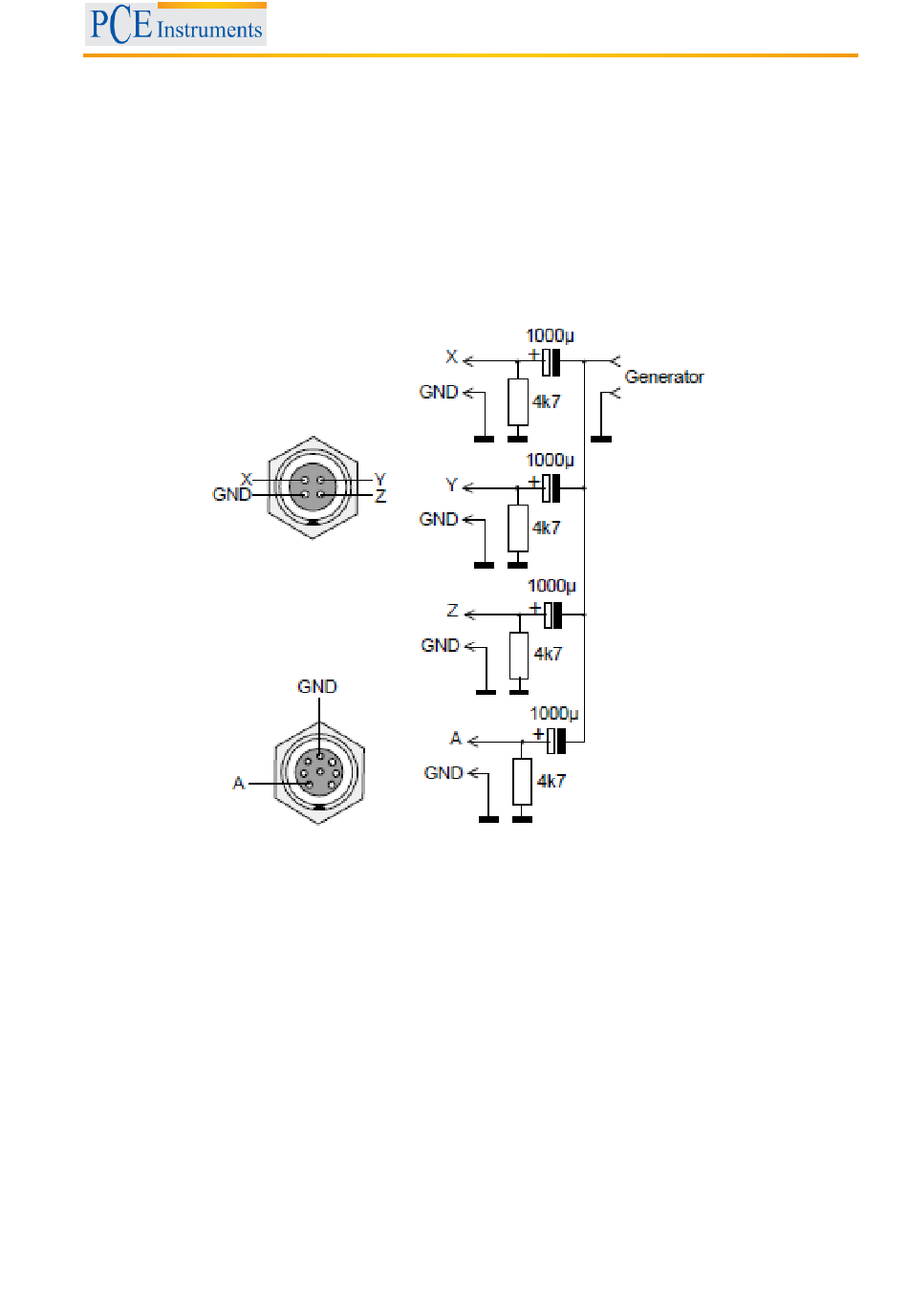

Pour le calibrage de signaux électriques et mécaniques, on consulte la norme ISO 8041. L'image suivante
montre comme le VM31 peut être calibré avec l'aide de signaux électriques. Le générateur est placé sur la
combinaison RC des quatre entrées X/Y/Z et A. La résistance de 4,7 kΩ est utilisée pour dériver le
courant constant IEPE. Au-dessus, une tension continuelle tombe, qui se maintient loin du générateur par
un condensateur électrique de 1000μF. Le condensateur doit avoir une rigidité diélectrique d'au moins
25V. S'il vous plaît, assurez-vous que le niveau du générateur n'est pas dénaturé par la résistance de
charge résultante d'autour de 1 kΩ.
Connecteur X/Y/Z:
Série Binder 711, 4 pôles, Nr. Commande 99-0079-100-04
Connecteur A:
Série Binder 711, 8 pôles, Nr. Commande 99-0479-100-08
La tension d'entrée maximale sans activer l'indicateur de surcharge est de ± 1150 mV.
