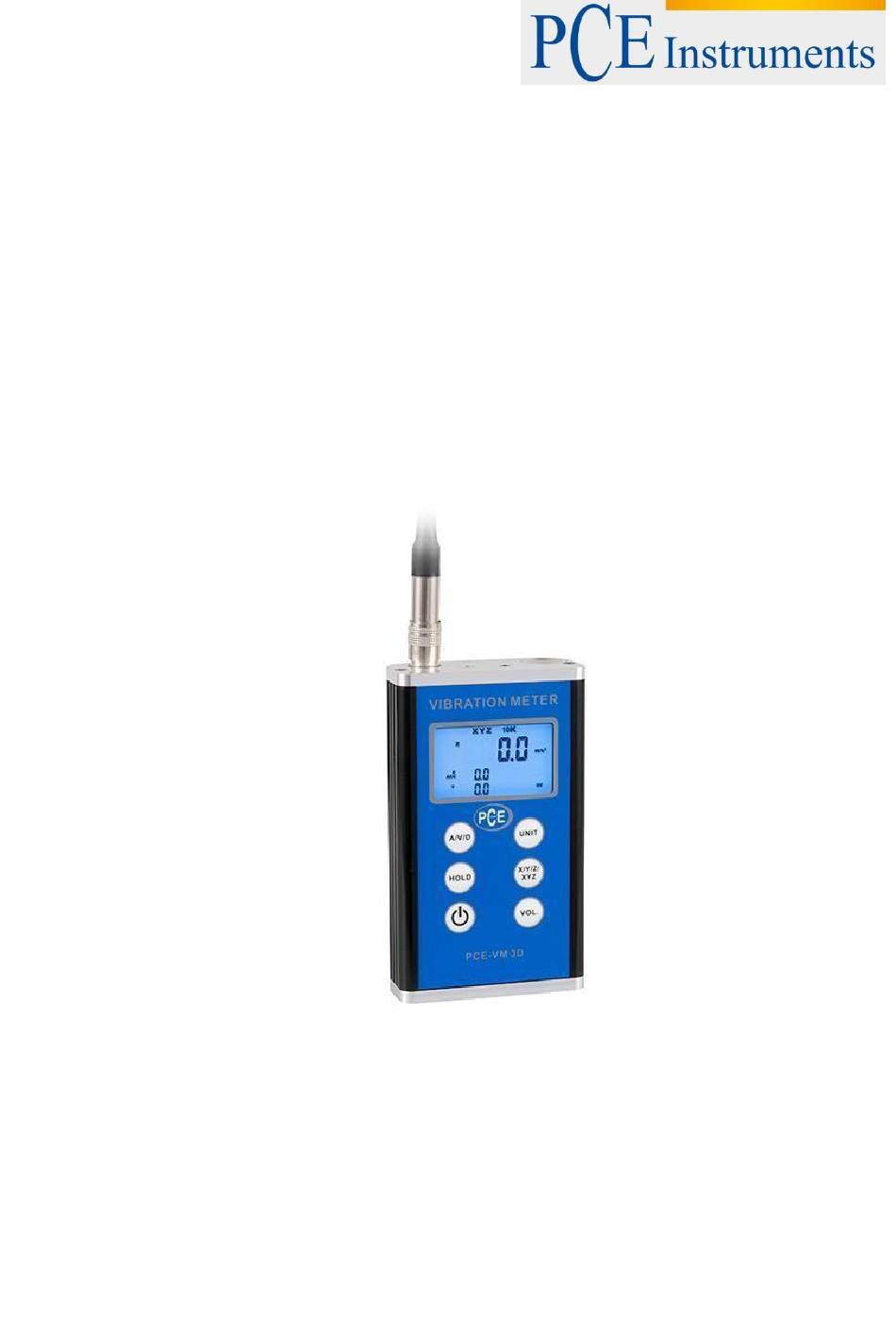

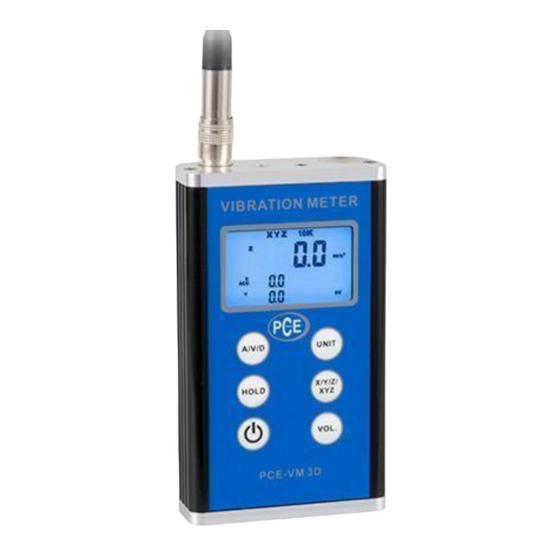

- Page 1 PCE Instruments France EURL 23, Rue de Strasbourg 67250 SOULTZ-SOUS-FORETS France Tel: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-instruments.com/french Notice d’emploi Vibromètre à 3 axes PCE-VM 3D Version 1.0 Date de création 06.02.2014...
-
Page 2: Table Des Matières
NOTICE D‘EMPLOI Table des matières 1. Introduction ......................3 2. Informations relatives à la sécurité ............... 3 3. Spécifications techniques ..................4 3.1. Contenu de la livraison ................... 4 4. Description du dispositif ..................5 4.1. Vibromètre ....................... 5 4.2. Ecran ........................5 5. -
Page 3: Introduction
Parfait pour vérifier les vibrations des machines ou des pièces qui la composent. Le PCE-VM 3D mesure les vibrations dans trois directions (axes x, y, z). Grâce à cela, vous pouvez localiser toute défaillance de précision ou des vibrations excessives. Sur votre écran vous pourrez consulter à... -
Page 4: Spécifications Techniques
130 x 70 x 30 mm Poids 305g (sans piles) 3.1. Contenu de la livraison 1 x Vibromètre PCE-VM 3D 1 x Câble (1,5 m) 1 x Capteur magnétique 1 x Capteur à 3 axes (x, y, z) 2 x Pointes de mesure 2 x Piles AA 1,5 V 1 x Notice d’emploi et mallette... -
Page 5: Description Du Dispositif
NOTICE D‘EMPLOI 4. Description du dispositif 4.1. Vibromètre 4-1 Vibromètre 4-2 Pointe de mesure affilée 4-3 Pointe de mesure arrondie 4-4 Capteur 4-5 Aimant 4.2. Ecran 4-1 Indicateur des 3 axes 4-2 Indicateur du niveau de batterie 4-3 Axe Z 4-4 Vitesse 4-5 Axe X 4-6 Accélération... -
Page 6: Mode D'emploi
NOTICE D‘EMPLOI 5. Mode d‘emploi 5.1. Mise en marche • Connectez le capteur au vibromètre. • Connectez le capteur à la pointe de mesure. • Allumez le vibromètre 5.2. Allumage / Arrêt / Arrêt automatique • Appuyez sur la touche "Power" pour allumer ou éteindre le vibromètre •... -
Page 7: Mesure Avec Un Capteur
NOTICE D‘EMPLOI 5.5. Mesure avec un capteur • Vissez une pointe de mesure au capteur. Point de fixation • Vérifiez que: Capteur de vibration Le capteur est en angle droit Le capteur n’endommage pas l’objet La surface de la mesure est suffisamment Sonde grande Surface de l’échantillon... -
Page 8: Sélection De L'unité
NOTICE D‘EMPLOI 5.8. Sélection de l‘unité Appuyez sur la touche Unit pour sélectionner l’unité de mesure. Le tableau suivant indique les unités que vous pouvez sélectionner pour chaque mode. Fonction Unité Observations mm/s Millimètres par seconde (RMS) Inch/s Pouces par seconde ACC (avec une pointe de m/s²... -
Page 9: Standards De Vibration
NOTICE D‘EMPLOI 7. Standards de vibration (ISO 2372) Classe de moteur Amplitude de vibration Vitesse de vibration Remarque: Classe 1: petits moteurs (de moins de 15 kw). Classe 2: moteurs moyens ( de 15. … 75 kw). Classe 3: grands moteurs (à grande base). Classe 4: moteurs à grande puissance (à longue base). ISO/IS2373 Standard de qualité... -
Page 10: Recyclage
Pour pouvoir respecter l’ADEME (retour et élimination des résidus d’appareils électriques et électroniques) nous retirons tous nos appareils. Ils seront recyclés par nous-même ou seront éliminés selon la loi par une société de recyclage. Vous pouvez l’envoyer à PCE Instruments France EURL 76, Rue de la Plaine des Bouchers 67100 Strasbourg France Vous pouvez nous donner l’appareil pour que nous puissions nous en débarrasser correctement. -
Page 11: Contact
Si vous avez besoin de plus d’information sur notre catalogue de produits ou sur nos produits de mesure, n’hésitez pas à contacter PCE Instruments. Pour toute question sur nos produits, contactez PCE Instruments France EURL. Postal: PCE Instruments France EURL...
