que la forme d'onde retourne à la forme indiquée ci-dessus. Répétez cette étape si nécessaire.

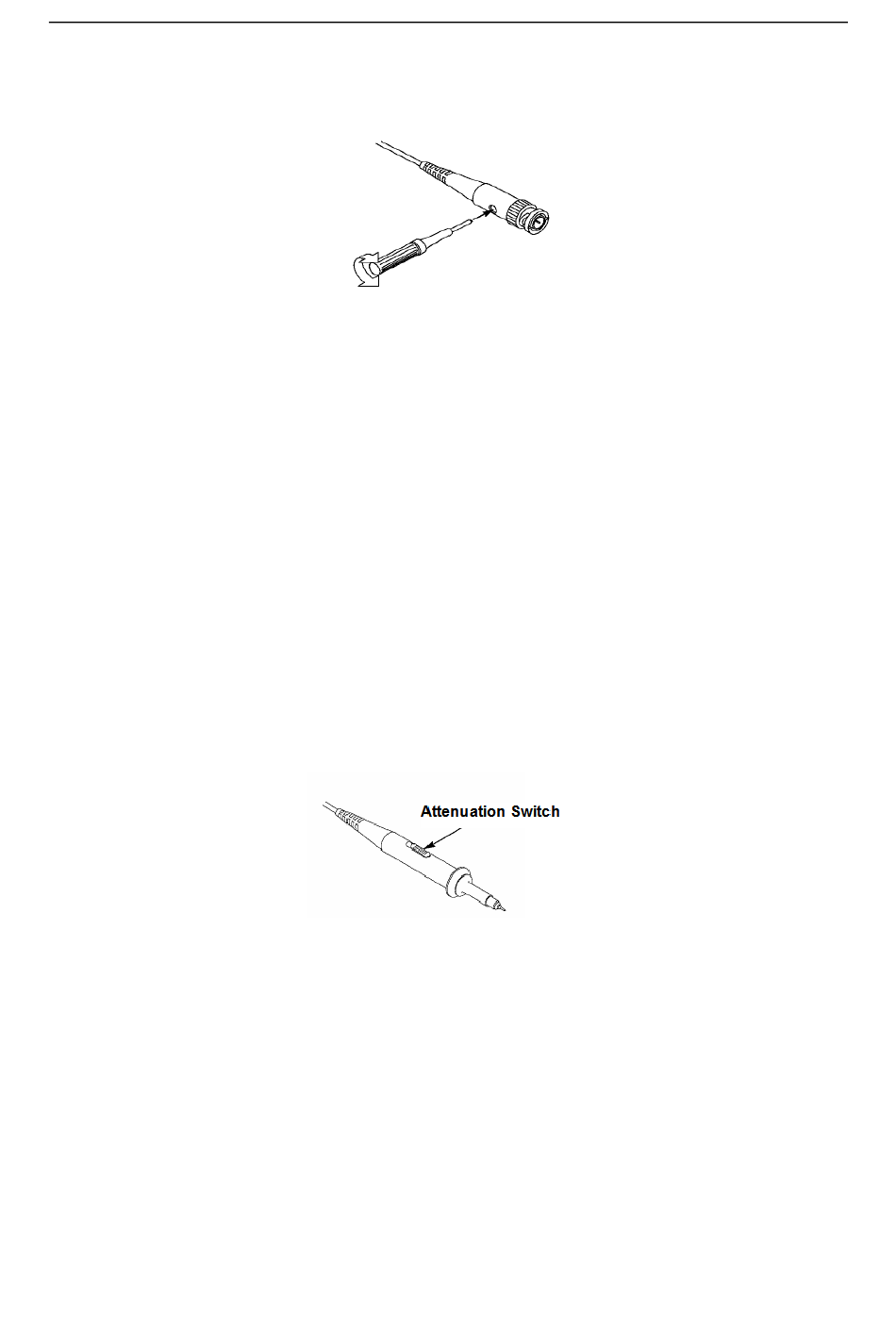

Voir l'image suivante qui indique la façon d'effectuer le réglage.
3.5 Réglage de l'atténuation de la sonde
Les sondes ont plusieurs facteurs d'atténuation qui ont une influence sur l'échelle verticale du
signal. La fonction Vérifier Sonde s'utilise pour vérifier si l'atténuation de la sonde coïncide avec la
sonde.
Comme méthode alternative pour Vérifier la Sonde, vous pouvez appuyer sur la touche du menu
vertical (comme par exemple la touche CH 1 MENU) et choisissez l'option de Sonde qui coïncide
avec le facteur d'atténuation de votre sonde.
Assurez-vous que l'interrupteur d'atténuation de la sonde coincide avec l'option de la sonde de
l'oscilloscope. Le réglages des interrupteurs est 1X et 10X.
Quand l'interrupteur d'atténuation se règle à 1X, la sonde limite la largeur de bande de
l'oscilloscope à 6MHz. Pour utiliser toute la largeur de bande de l'oscilloscope, assurez-vous de
régler l'interrupteur à 10X.
3.6 Auto Calibrage
La routine d' auto calibrage aide à optimiser la route du signal de l'oscilloscope pour obtenir une
précision maximum de mesure. Vous pouvez exécuter la routine à tout momento mais il devrait
toujours fonctionner si la température ambiante change de 5ºC ou plus. Pour un calibrage plus
précis, nous vous prions d'allumer l'oscilloscope et d'attente 20 minutes jusqu'à ce qu'il ait
chauffé.
Pour compenser la route du signal, déconnectez les sondes ou les câbles des connecterus
Oscilloscope notice d'emploi PCE-DSO5000
Guide d'introduction
9
