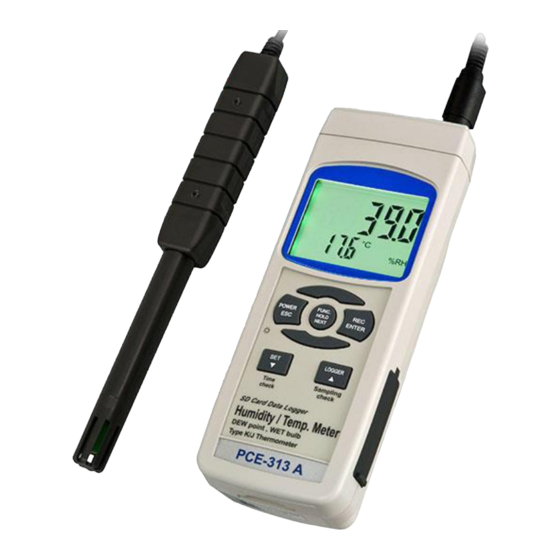

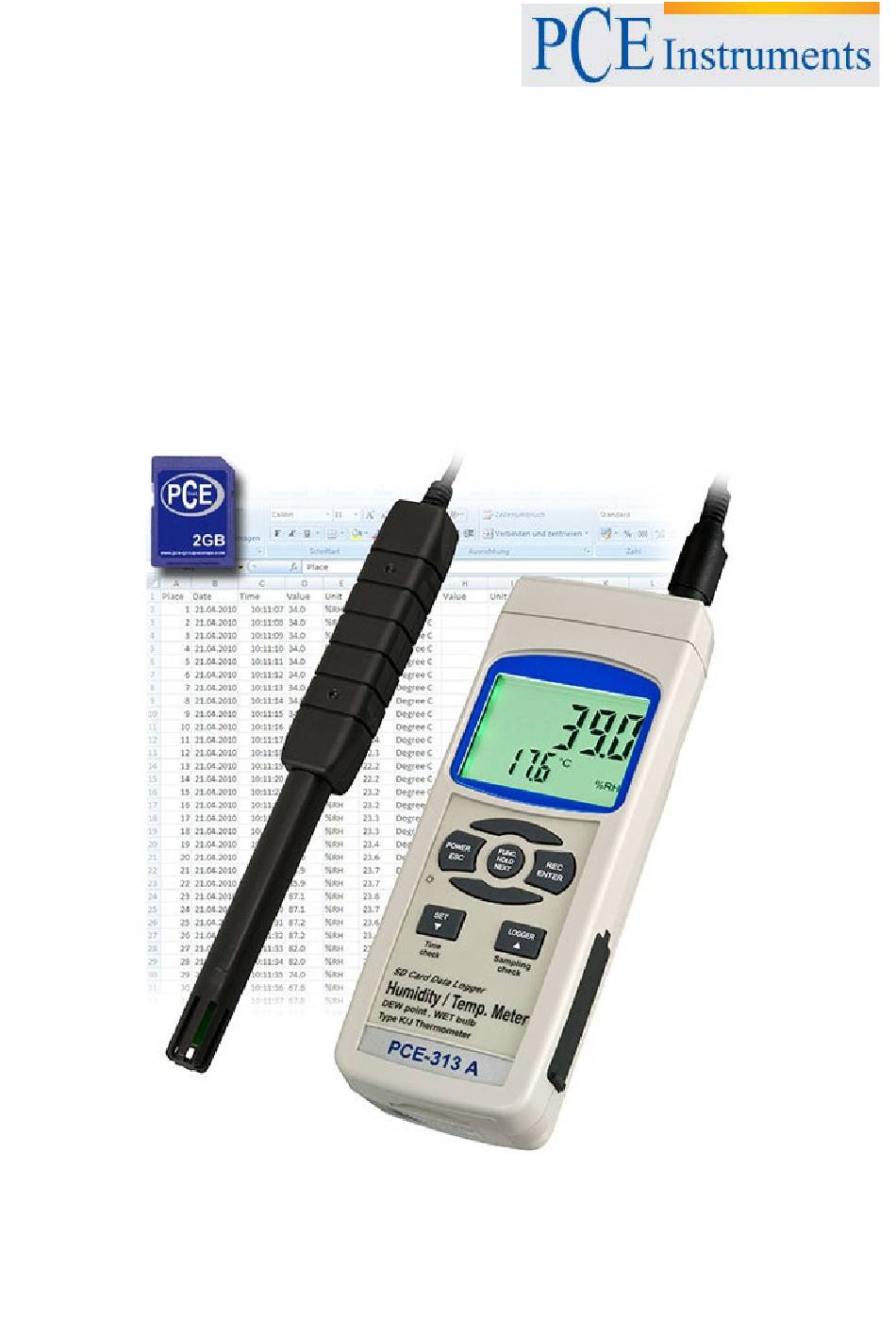

- Page 1 PCE Instruments France EURL 76, Rue de la Plaine des Bouchers 67100 Strasbourg France Tel: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr www.pce-instruments.com/french Notice d’emploi Mesureur d’humidité et de température PCE-313A...
-
Page 2: Table Des Matières
Notice d’emploi www.pce-france.fr Contenu 1. CARACTÉRISTIQUES 2. SPÉCIFICATIONS 3. DESCRIPTION DU TABLEAU DE COMMANDES 3.1. Ecran 3.2. Touche d’allumage (Touche ESC, lumière de fond) 3.3. Touche Hold (Fonction, Touche suivante) 3.4. Touche REC (Touche Enter) 3.5. Touche SET (Touche ▼, Touche de vérification de temps) 3.6. - Page 3 Notice d’emploi www.pce-france.fr 9. CHANGEMENT DE LA BATTERIE 10. REINITIALISATION DU SYSTÈME 11. INTERFACE DE SERIE RS232 PC 12. SONDE DE TEMPERATURE OPTIONNEL TYPE K...
-
Page 4: Caractéristiques
Notice d’emploi www.pce-france.fr 1. CARACTÉRISTIQUES * Humidité/Température, Point de rosée (Humidité), Bulbe humide (Humidité), thermomètre pour des capteurs de type K/J, 4 types de mesure se combinent en un mesureur intelligent et professionnel. * Thermomètre thermocouple Type K, J. * Rapide temps de réponse quand l’humidité est mesurée. * Carte de mémoire SD en temps réel, Enregistreur de données, horloge et calendrier intégré, enregistrement de données en temps réel, Réglage de la durée d’échantillonnage de 1 à... - Page 5 Notice d’emploi www.pce-france.fr Data Hold Il congèle la lecture de l’écran Mémoire Valeur maximum et minimum. Durée d’échantillonnage d’écran Environ 1 seconde. Sortie de données Interface RS 232/USB PC * Connecter le câble optionnel RS232 UPCB-02 au connecteur RS232. * Connecter le câble optionnel USB USB-01 au connecteur USB.
-
Page 6: Spécifications Électriques (23 ±5 ºc)
Notice d’emploi www.pce-france.fr 2.2 Spécifications électriques (23 ±5 ºC) Humidité / Température Plage De 10 % à 95 % H.r. (Humidité relative). Résolution 0.1 % H.r. Précision 70% H.r. (Humidité relative) : Humidité ± (3% de la lecture + 1% H.r.). <... -
Page 7: Description Du Tableau De Commandes
Notice d’emploi www.pce-france.fr Thermomètre type K / J Type de Résolution Plage Précision capteur Type K 0.1 ºC De -50.0 à 1300.0 ºC ± ( 0.4 % + 0.5 ºC) De -50.1 à -100.0 ºC ± ( 0.4 % + 1 ºC) 0.1 ºF De -58.0 à... -
Page 8: Tête De La Sonde (Humidité / Temp.)
Notice d’emploi www.pce-france.fr 3-19 Tête de la sonde (Humidité/Température) 4. PROCESSUS DE MESURE 4.1 Sélection de la fonction 1) Allumez le mesureur en appuyant momentanément sur la touche “ Allumage” (3-2, Fig. 1). * Si vous appuyez sans cesse sur la touche “ Allumage” (3-2, Fig. 1) pendant 2 secondes, le mesureur s’arrêtera. 2) Il est possible de sélectionner 4 types de mesures: a. -
Page 9: Data Hold
Notice d’emploi www.pce-france.fr 4.2 Data Hold Pendant la mesure, appuyez sur la touche " Hold" (3-3, Fig. 1) pour maintenir la valeur de la mesure et sur l’écran LCD le symbole " HOLD " apparaitra. Appuyez à nouveau sur la touche “Hold” pour sortie de cette fonction. 4.3 Enregistrement de données (lecture Max., Min.) 1) La fonction d’enregistrement de données garde les lectures des valeurs maximum et minimum. -
Page 10: Enregistreur De Données Manuel
Notice d’emploi www.pce-france.fr c. Finaliser l’enregistreur de données Alors que la fonction enregistreur de données est arrêtée, appuyez sur la touche " REC " (3-4, Fig. 1) sans cesse au moins deux secondes. L’indication " REC " disparaitra et la fonction d’enregistreur de données finalisera. 5.3 Enregistreur de données manuel (établir la durée d’échantillonnage = 0 secondes) a. -
Page 11: Configuration Avancée
Notice d’emploi www.pce-france.fr Ecran de données d’Excel (exemple): Ecran graphique d’Excel (exemple): CONFIGURATION AVANCÉE Sans exécuter la fonction de l’enregistreur de données, appuyez sur la touche " SET " (3-5, Fig. 1) sans cesse au moins pendant deux secondes pour entrer dans le mode “CONFIGURATION AVANCÉE”. Ensuite, appuyez une fois sur la touche “SET”... -
Page 12: Configurer L'horloge / Calendrier (Année/ Mois/ Jour; Heure / Minute /Seconde)
Notice d’emploi www.pce-france.fr 7.1 Configurer l’horloge / calendrier (Année/ Mois / Jour; Heure /Minute/ Seconde) Quand sur l’écran supérieur apparait “dAtE” Appuyez sur la touche “Enter”. Utilisez la touche " ▲ " (3-6, Fig. 1) ou " ▼” (3-5, Fig. 1) pour régler la valeur (la configuration commence par l’année). -
Page 13: Format De La Carte De Mémoire Sd
Notice d’emploi www.pce-france.fr 7.8 Format de la carte de mémoire SD Quand sur l’écran inférieur apparait “Sd F” Utilisez la touche " ▲ " (3-6, Fig. 1) ou " ▼ " (3-5, Fig. 1) pour sélectionner entre " yES " ou " no”. yES –... -
Page 14: Sonde De Température Optionnelle Type K
Notice d’emploi www.pce-france.fr Le flux de données à 16 digits apparaitra sur l’écran avec le format suivant: D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 Chaque digit indique l’état suivant: mot final Quand les données de l’écran supérieur sont envoyées = 1 Quand les données de l’écran inférieur sont envoyées = 2 D12, D11... - Page 15 Notice d’emploi www.pce-france.fr Sur ce lien vous aurez une vision de la technique de mesure: https://www.pce-instruments.com/french/instruments-de-mesure-kat_130035_1.htm Sur ce lien vous trouverez une liste de balances: https://www.pce-instruments.com/french/balances-et-bascules-kat_130037_1.htm Sur ce lien vous aurez une vision de la technique de régulation et contrôle: https://www.pce-instruments.com/french/r_gulation-et-contr_le-kat_153729_1.htm Sur ce lien vous aurez une vision de la technique de laboratoire: https://www.pce-instruments.com/french/laboratoire-kat_153730_1.htm...
