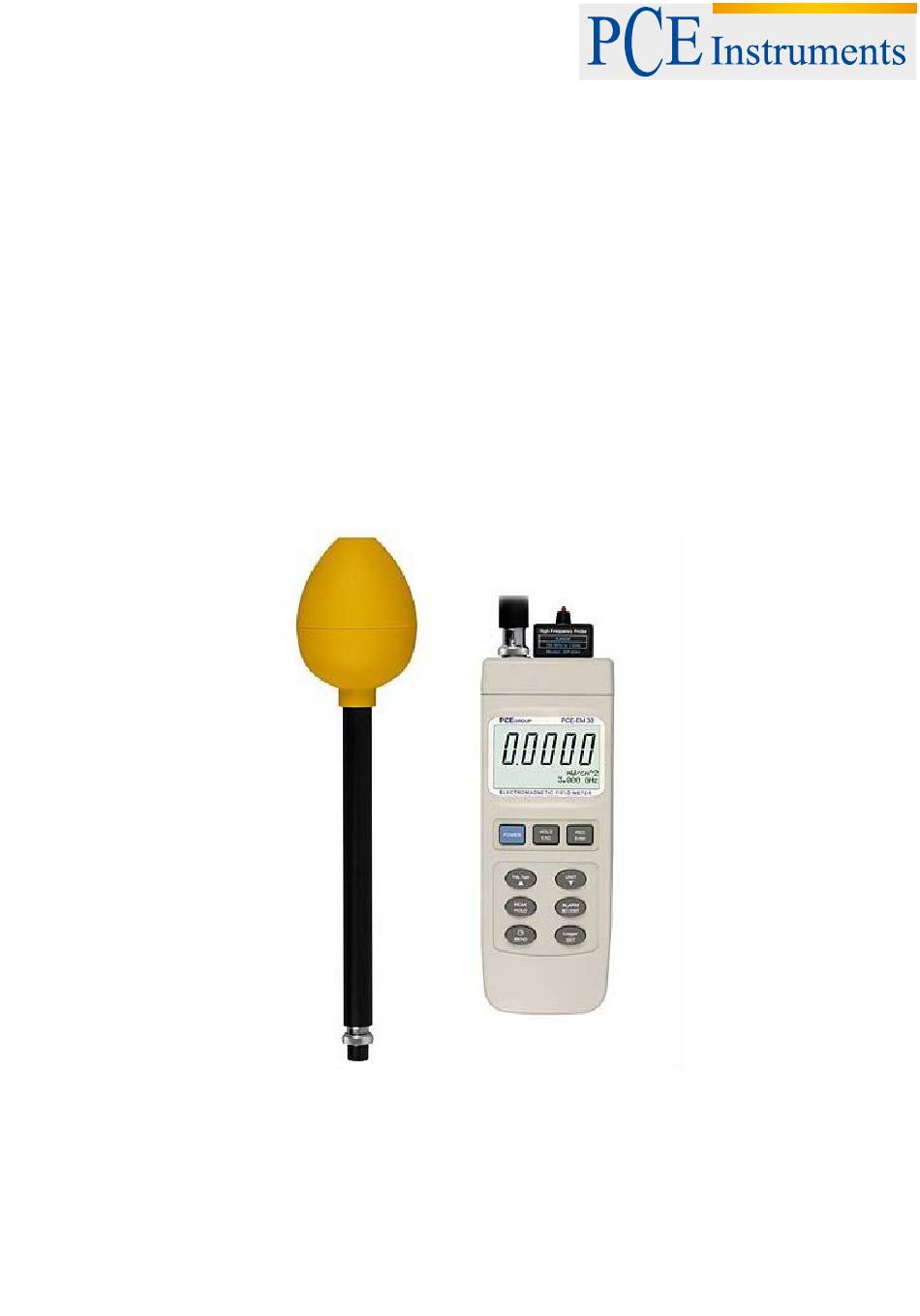

- Page 1 PCE Instruments France EURL 76, Rue de la Plaine des Bouchers 67100 Strasbourg France Téléphone: +33 (0) 972 3537 17 Numéro de fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-instruments.com/french NOTICE D’EMPLOI MESUREUR DE RADIATION PCE-EM 30...
-
Page 2: Table Des Matières
Notice d’emploi TABLE DES MATIÈRES 1. CARACTÉRISTIQUES 2. APPLICATIONS 3. NOTICES DE SÉCURITÉ 4. SPÉCIFICATIONS 5. DESCRIPTION DU PANNEAU DE CONTRÔLE 6. MESURES 7. PROCESSUS POUR LES MESURES 7.1 Touches 7.2 Symboles et unités 7.3 Choix de l’unité 7.4 Fréquence de sélection 7.5 Visualisation des mesures 7.6 Programmation de l’alarme 7.7 Maintient de données... -
Page 3: Caractéristiques
* mesureur de champ de fréquence électromagnétique * Vaste plage de mesure de la fréquence de 100 kHz à 3 GHz. * Le mesureur PCE-EM 30 s’utilise pour des dispositifs de bande large de suivi de la vaste gamme des champs de fréquence électromagnétiques. - Page 4 Notice d’emploi Attention Des affirmations de certains scientifiques indiquent que l’exposition à long terme à des champs électromagnétiques peut occasionner une leucémie infantile et d’autres types de cancer. Des réponses précises à ces questions et à d’autres relatives à ce sujet ne sont pas disponibles.
-
Page 5: Spécifications
Notice d’emploi 4. SPÉCIFICATIONS 4.1 Spécifications générales Circuit Circuit à une puce de microprocesseur LSI Ecran Taille du LCD: 58 mm x 34 mm. V/m, mW/cm^2, W/m^2. Unité de mesure Précision < 2 dB. Sonde 3 PCE. EP-03H : 100 MHz à 3 GHz. Choix du type de sonde EP-04L : 100 kHz à... -
Page 6: Spécifications Électriques (23 ± 5ºc)
Notice d’emploi Maintenir la pointe Pour prendre la valeur de pointe. Régler l’alarme La sonnerie sonnera dans le temps d’alarme choisi Durée d’échantillonnage Environ 1 s. Quand cet indicateur s’allume, il faudra remplacer les batteries Indicateur de batterie faible Sortie de données Interface RS 232 PC. -
Page 7: Description Du Panneau De Contrôle
Notice d’emploi Notes: Dans les mesures sous une autre plage de fréquence (en dessous de 400 KHz ou au dessus de 2.5 GHz), la valeur de lecture n’est que de référence. Pour la considération de la précision de la mesure, il faudra sélectionner l’option ... -
Page 8: Processus Pour Les Mesures
Notice d’emploi Après avoir choisi la sonde convenablement, connectez alors la sonde de la carte de mémoire (5-12, Fig. 1.) au connecteur logiciel ou a la prise frontale du mesureur. Notes: * La carte de mémoire de la sonde se garde dans la sonde dans le circuit de mémoire interne. * EP-03H et 04L-EP ont leur propre sonde exclusive de la carte de mémoire. -
Page 9: Symboles Et Unités
Notice d’emploi Appuyez pour choisir la limite supérieure et inférieure de l’alarme Alarm Set/Start (Choisir l’alarme/ régler) ou pour commencer la fonction d’alarme Après d’opérer la fonction " Data Logger " (enregistrer les Send (envoyer) données), appuyez sur cette touche pour les commander. Logger Set Après la fonction "... - Page 10 Notice d’emploi Sonde EP-03H, points de sélection de la fréquence: 900 MHz, 1 GHz, 1.8 GHz, 2.4 GHz, 2.45 GHz, 3 GHz...
-
Page 11: Pour Voir La Valeur De La Mesure Emf De L'axe Individuel
Notice d’emploi Sonde EP-04, points de sélection de la fréquence: 100 KHz, 200 KHz, 500 KHz, 1 MHz, 10 MHz, 13.56 MHz, 100 MHz. 2) Assurez-vous d’utiliser la "touche de fréquence de l’appareil " (5-5, fig. 1) pour choisir la valeur de la fréquence convenable de l’objet. -
Page 12: Maintenir Les Données
Notice d’emploi 2) Appuyez sur la "touche d’alarme " (5-8,Fig. 1) une fois de plus pour stopper la fonction d’alarme 3) Appuyez sur la " touche d’alarme " (5-8, Fig. 1.) sans cesse et pendant plus de 2 secondes, la " limite de la valeur inférieure de l’alarme " apparaitra sur l’écran inférieur, utilisez les touches "▼, ▲"... -
Page 13: Pointe
Notice d’emploi b) Pour sortir de la fonction d’enregistrement de la mémoire, il suffit d’appuyer sur la touche " REC", image 5-4. 1) 2 secondes sans cesse. L’écran repassera à la lecture actuelle. 7.9 Maintenir la pointe Appuyez une fois sur la touche “Maintenir la pointe” (PEAK HOLD) (5.7, Fig. 1) pour capturer la pointe sur l’écran, appuyez une fois de plus pour l’éliminer. -
Page 14: Comment Envoyer Les Données
Notice d’emploi Si vous appuyez une fois de plus sur la touche "Logger Button" (50 à 10, Fig. 1), l’enregistreur de données continuera. Observations: 1) Si vous souhaitez changer l’enregistreur de données d’échantillonnage, nous vous prions de consulter le chapitre 8-4. Page 21. 2) Si vous souhaitez connaitre l’espace de balance de données des nombres de la mémoire du IC, nous vous prions de consulter le chapitre 1.8, page 19 8. -
Page 15: Comment Prendre La Durée D'échantillonnage
Notice d’emploi données, l’écran indiquera l’étiquette "REC" et "DONNÉES". Après avoir gardé les données, appuyez sur la touche "Logger", après avoir appuyé sur la touche "REC" la fonction Data Logger se fermera. Les indicateurs "REC" et "DONNÉES" de LCD disparaitront. Donnée 1 à... -
Page 16: Comment Indiquer La Date Et L'heure
Notice d’emploi Appuyez sur la touche Sauvegarde “LOGGER” (5.9 Fig. 1) une fois et la durée d’échantillonnage apparaitra. 7.10.4 Comment indiquer la date et l’heure (5-9, Fig. 1.) pour indiquer la date et l’heure. Appuyez une fois sur la touche 8. - Page 17 Notice d’emploi XXXXX Espace Mémoire * XXXXX est la balance du nombre de données, par exemple XXXXX=15417.
-
Page 18: Effacer La Mémoire
Notice d’emploi 8.2 Effacer la mémoire * Pour éliminer les données existantes garder les nombres de données de la mémoire. * Appuyez une fois sur la touche ENTER, puis appuyez sur ENTER pour confirmer. * Appuyez une fois sur la touche ESC pour lâcher et repasser à la mesure manuelle principale. 8.3 Réglage Date/Heure * Utilisez la touche haut ▲, ▼... - Page 19 Notice d’emploi La sortie de données est une chaîne à 16 chiffres qui peut s’utiliser pour une application spécifique de l’usager. Un câble RS232 avec la connexion suivante sera requis pour unir l’instrument avec le port du Mesureur (3.5 mm fiche jack) (9W 'D"...
-
Page 20: Remplacement Des Batteries
Notice d’emploi 10. REMPLACEMENT DES BATTERIES Quand l’indication " " apparait sur le coin de gauche de l’écran LCD, il faut remplacer les piles (006P). 1) Faites glisser le couvercle de la batterie "(5-16, Fig. 1.) pour la retirer de l’instrument et retirez la batterie. - Page 21 Notice d’emploi ATTENTION: “Cet appareil ne possède pas de protection ATEX, il ne doit donc pas être utilisé dans des atmosphères potentiellement explosives (poudre, gaz inflammables).”...
