- Page 1 Manuel d’utilisation Épaissimètre PCE-TG 300 Les manuels d’utilisation sont disponibles en plusieurs langues (français, italiano, español, português, nederlands, türk, polski, русский, 中文) sur : www.pce-instruments.com Dernière modification : 29 Mars 2019 v1.0 © PCE Instruments...
-
Page 2: Table Des Matières
Alimentation ........................8 Mise en route ........................8 Fonctionnement ..................9 Configurations ........................9 Étalonnage ........................10 Mesure ........................... 12 Autres fonctions ......................12 Vitesse du son des matériaux communs ......... 15 Garantie ....................16 Recyclage .................... 16 © PCE Instruments... -
Page 3: Informations De Sécurité
N’exposez pas le dispositif à des chocs ou à des vibrations fortes. Seul le personnel qualifié de PCE Instruments peut ouvrir le boîtier de ce dispositif. N’utilisez jamais ce dispositif avec les mains humides ou mouillées. ... -
Page 4: Spécifications
Spécifications Spécifications techniques Spécifications du mesureur PCE-TG 300 Spécification Description Plage de mesure Mode impulsion-écho 0.65 ~ 600 mm (acier) Mode écho-écho 2.50 ~ 60 mm Précision ±0.04 mm (<10 mm); ±0.4 % H [mm] (>10 mm); H fait référence à l’épaisseur du matériau Résolution... -
Page 5: Accessoires En Option
Ø 20 x 3 Mesure normale et E-E: 2.5 ~ 100 double écho Contenu de l’envoi 1 x Épaissimètre PCE-TG 300 1 x Sonde P5EE (5 MHz) 1 x Gel de couplage 118 ml 1 x Malette de transport 1 x Manuel d’utilisation... -

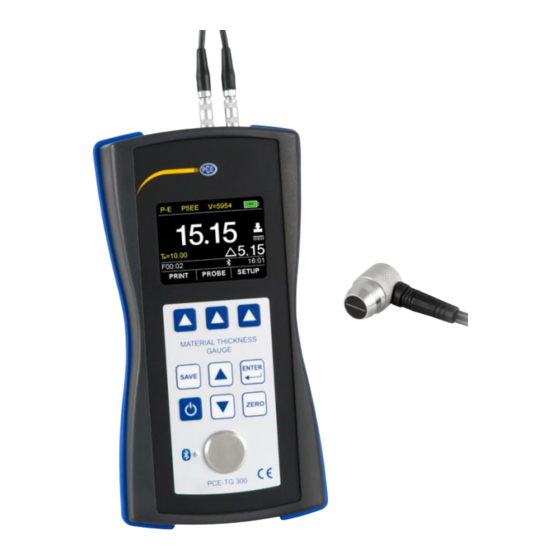

Page 6: Description Du Système
1. Écran TFT LCD couleur 5. Connecteur de la sonde 2. LED Bluetooth 6. Compartiment à piles 3. Disque d’étalonnage 7. Sonde 4. Clavier souple Interfaces / sonde 1. Prise du récepteur 2. Prise du générateur d’impulsions 3. Interface USB 2.0 © PCE Instruments... -
Page 7: Écran (Écran Principal)
10. État de communication USB et Bluetooth 11. Configuration de la sonde 12. Imprimer 13. Nom de l’enregistrement des données de l’ensemble des données sélectionnées 14. Épaisseur nominale de l’élément (en mode différentiel) 15. Mesure de l’épaisseur du matériau © PCE Instruments... -
Page 8: Touches De Fonction
Mode Bluetooth État LED État Bluetooth Mode maître Clignotement rapide (150 ms) Cherche et connecte 5 x clignotements rapides, Connecte s’arrêtent après 2 secondes Lumière continue Connecté Mode esclave Clignotement lent (800 ms) Connecte Lumière continue Connecté © PCE Instruments... -
Page 9: Préparation
(2 min / 5 min / 10 min / désactivé) Unités du système mm / inch Configuration Date / Heure Configuration de la date et de l’heure Langue Allemand / Anglais / Espagnol / Français / Italien © PCE Instruments... -
Page 10: Fonctionnement
évite les erreurs d'épaisseur de matériau. Le mode impulsion-écho est utilisé pour toutes les mesures ultérieures, en particulier pour la détection des défauts et des soufflures et pour l'étalonnage du dispositif de mesure. Le mode réglé est affiché sur l'écran principal. © PCE Instruments... -
Page 11: Étalonnage
Utilisez les touches F1 et F2 pour sélectionner le décimal et régler la vitesse du son avec les touches Vous pouvez sélectionner certaines vitesses du son prédéfinies en appuyant sur la touche Zéro Appuyez sur F3 pour confirmer votre saisie. © PCE Instruments... - Page 12 étalonner le deuxième point. Répétez les étapes du 2 au 6 avec le deuxième élément. Confirmez avec F3 . Le mesureur affichera l’écran principal et la vitesse du son calculée, en haut de l’écran. Le mesureur est prêt à mesurer. © PCE Instruments...
-
Page 13: Mesure
« Test Settings » lorsque vous vous trouvez dans la configuration « Nominal Thickness ». Vous pouvez sélectionner le point décimal avec F1 et F2 ; avec , vous pouvez configurer l’épaisseur nominale. Confirmez avec F3 © PCE Instruments... - Page 14 F2 . Le menu s’ouvre, sélectionnez « Set ». Les mesures s’enregistrent alors dans l’ensemble de données. Dans le menu, tous les ensembles ou un ensemble individuel peuvent être éliminés. © PCE Instruments...
- Page 15 Bluetooth. Sélectionnez « Print » pour imprimer l’ensemble de données sélectionné. Vous pouvez aussi imprimer tous les ensembles de données enregistrés au moyen de « Print All ». Vous pouvez aussi imprimer directement la valeur mesurée actuelle avec F1 après chaque mesure. © PCE Instruments...
-
Page 16: Vitesse Du Son Des Matériaux Communs
0.173 4399 Nickel 0.222 5639 Nylon 0.105 2680 0.128 3251 Plexiglas 0.106 2692 Plomb 0.094 2400 Polystyrène 0.092 2337 Porcelaine 0.230 5842 0.094 2388 Résine époxy 0.100 2540 Téflon 0.056 1422 Titane 0.236 5990 Zinc 0.164 4170 © PCE Instruments... -
Page 17: Garantie
Pour pouvoir respecter l’ADEME (retour et élimination des résidus d’appareils électriques et électroniques) nous retirons tous nos appareils. Ils seront recyclés par nous-même ou seront éliminés selon la loi par une société de recyclage. Vous pouvez l’envoyer à PCE Instruments France EURL 23, rue de Strasbourg 67250 Soultz-Sous-Forêts France RII AEE –... - Page 18 Coordonnées de PCE Instruments Allemagne France Espagne PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 26 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forêts 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Tel.: +33 (0) 972 35 37 17...
- Page 19 © PCE Instruments...
- Page 20 Les manuels d´utilisation en plusieurs langues (français, italiano, español, português, nederlands, türk, polski, русский, 中文) sont disponibles dans notre moteur de recherche sur : www.pce- instruments.com Les spécifications sont sujettes à des modifications sans préavis © PCE Instruments...
