5  INTERVENTIONS D'ENTRETIEN ET REMPLACEMENT DE PIÈCES
5.1.2 DÉMONTAGE PIÈCES UNIQUES DU CÔNE ENROULEUR DE TRAME

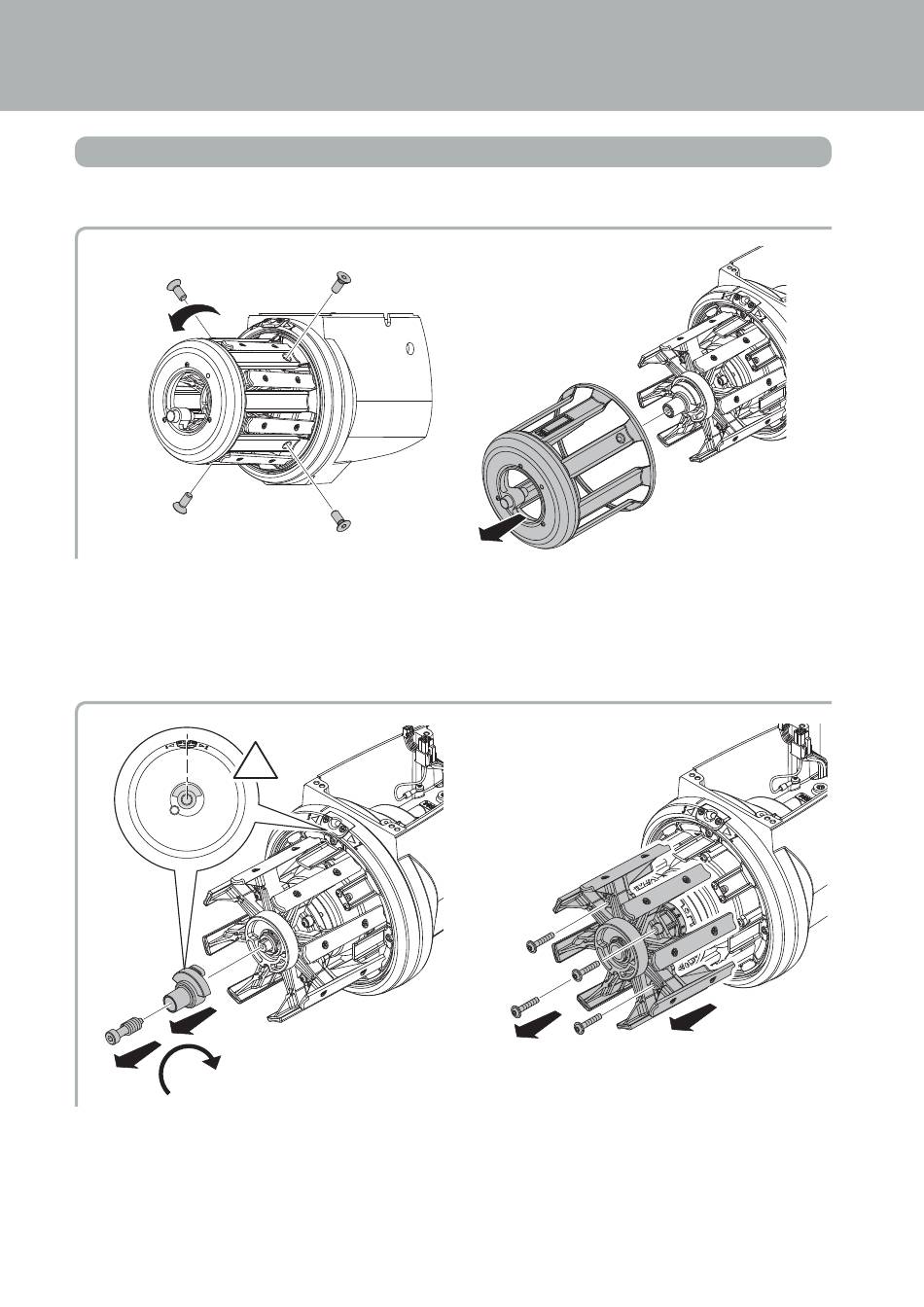

1) Après avoir retiré le capuchon avant du cône, dévisser les 4 vis qui fixent le tambour et le retirer.
1
2) Dévisser la vis centrale du tambour et retirer le balancier. Dévisser les vis qui fixent le moyeu oscillant et le reti-
rer. Pour le remontage, veillez à aligner correctement la bague S / Z sur le moyeu oscillant avec la douille en
céramique sur le volant. La vis centrale doit être fermée à 3,5 Nm.
2
1
3,5 Nm
!
2
3
