Système 3
Le système 3 est une structure avec un volume supplémentaire appelé 03,
qui peut être un grand ballon supplémentaire ou une piscine. Plus le volume
d'eau est grand, plus grande est la surface de capteurs solaires.
De la chaleur solaire est connectée à un ballon de source externe de chaleur
(ballon SEC) et à un ballon tampon supplémentaire (CTC EcoTank par
exemple). Ce système permet une très grande surface de capteurs solaires
dans la mesure où il comporte un plus grand volume d'eau.
Conditions de charge
La charge démarre lorsque la température de B31 est 7 °C plus élevée que
celle de B42 ou de B47.
Elle s'arrête lorsqu'il y a une différence de 3 C entre B31 et B30, ou lorsque
la température de charge est atteinte.
MP
G30
B30
F2
B41
Y11
03
G32
B42

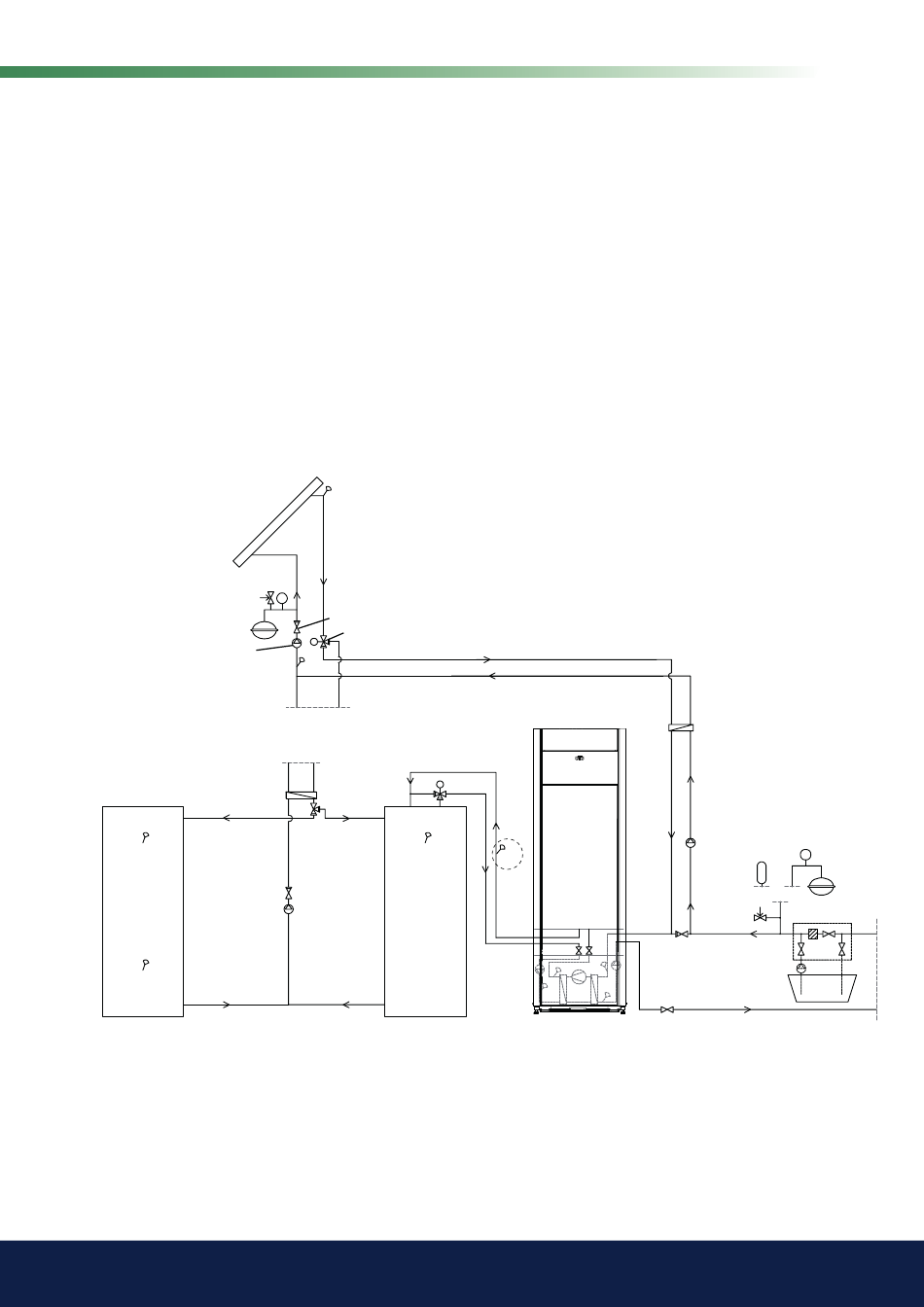

Schéma de principe uniquement. L'installateur monte le vase d'expansion, les détendeurs, les purgeurs, etc., puis
dimensionne le système.
B31
Y11
Y31
M
Y41
M
Y30
B47
01
B7
Y11
F3
G31
MP
33
CTC GS 600
