Sommaire des Matières pour Fluke VIB 6.122 R

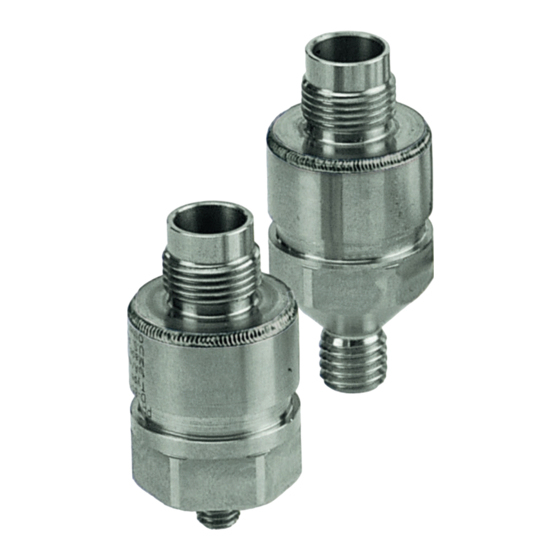

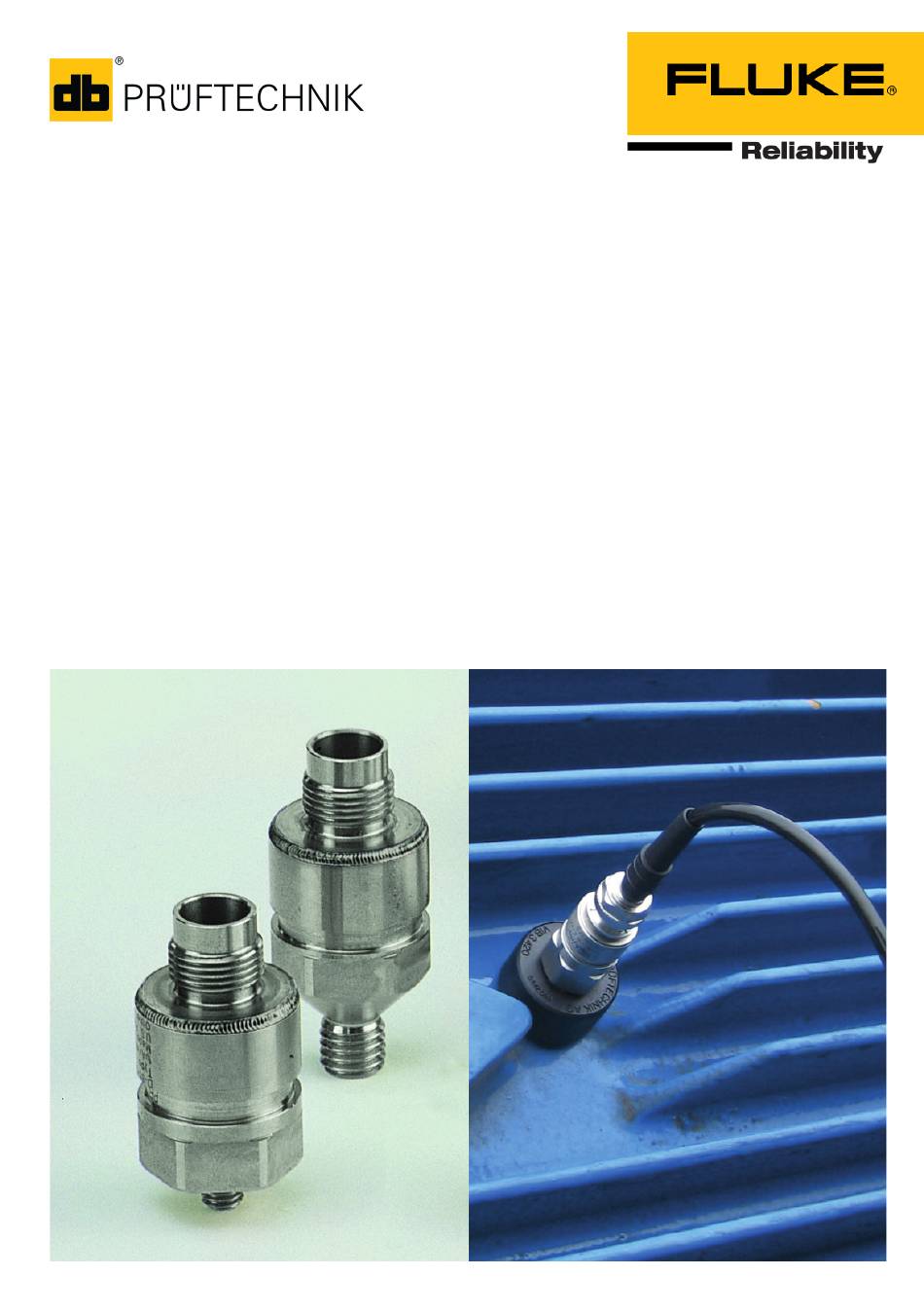

- Page 1 Accéléromètre (industriel) VIB 6.12x, VIB 6.14x Installation et fonctionnement...
-
Page 2: Consignes De Sécurité
Les capteurs des gammes VIB 6.12x / VIB 6.14x certifiés en tenant compte des valeurs maxi- permettent de mesurer les caractéristiques sui- males suivantes : vantes en environnement industriel : Ui = 24 V ; Pi = 300 mW ; Ci = 15 nF ; Li = né- –... -
Page 3: Caractéristiques Techniques
/µm/m -30°C ... +80°C (VIB 6.1**DEX) Plage de températures, -40°C ... +100°C (VIB 6.122 R, VIB 6.142, VIB 6.127, VIB 6.147) avec câble VIB 90093 ... +125°C (VIB 6.125 R, VIB 6.125 RIP, VIB 6.129 IP) avec câble VIB 90007) ... -
Page 4: Montage
Montage Percez le trou fileté M8 / 90° • Percez le trou pilote : 3,5 mm / 15 mm de pro- L’installation peut fortement influer sur le compor- fondeur (B). tement des fréquences et la gamme dynamique • Percez le trou: 6,8mm/15mm de profondeur (C). du capteur. -
Page 5: Montage Du Capteur Résine
Montage du capteur résine Coller l’adaptateur S’applique aux capteurs des gammes VIB 6.12x, • Appuyez doucement l’adaptateur contre l’em- VIB 6.14x et aux adaptateurs de montage appro- placement de montage et tournez-le légère- priés VIB 3.431 / VIB 3.430. ment afin d’obtenir une répartition uniforme de la résine. -
Page 6: Raccordement Électrique
Poser les câbles Remarques À proximité immédiate, l’attraction magnétique • Le raccordement électrique doit impérativement peut être plus forte qu’escompté. Un montage être réalisé par un électricien spécialisé. par clipsage lourd et non contrôlé peut causer • Conformez-vous aux normes en vigueur pour la de fortes charges sur le capteur et entraver son construction d’installations électrotechniques. -
Page 7: Responsabilité Pour L'installation D'équipements Ex
Capteur STRING No. – Les capteurs des gammes VIB 6.1xy DEX sont isolés électriquement. Capteurs et boîtiers de STRING No. protection anti-pincement doivent être protégés String No. de manière fiable contre tout contact physique. Pour ce faire, ils doivent être équipés de la pro- boîtier prot. -
Page 8: Exemples De Raccordements Pour La Zone Ex
F : capuchon de protection avec collier de serrage ou câble IP68 en option métallique (en option) (VIB 6.760 / 6.761) PA = compensation de potentiel VIB 9.831.FR / 08.2018 Fluke Deutschland GmbH Freisinger Str. 34 85737 Ismaning, Allemagne + 49 89 99616-0 www.pruftechnik.com...
