3 Sistēmas pārskats
Apkures sistēma sastāv no divām daļām: no siltumsūkņa, ko uzstāda
ārpus telpām, un no siltumsūkņa moduļa ar vai bez integrēta ūdens
sildītāja (boilera), ko uzstāda telpās.
Sistēmā var būt iekļauts arī ārējs siltuma avots, piemēram, esošais
elektriskais, gāzes vai šķidrā kurināmā apkures katls (AWB).
Visbiežāk ir sastopama apkures sistēma ar vienu no šīm alternatīvām,
taču sistēmas elastība padara iespējamas arī citas kombinācijas.
3.1 Darbības apraksts
Ja sistēmā ir paredzēta karstā ūdens sagatavošana, tiek izšķirts apkures
ūdens un karstais sanitārais ūdens. Apkures ūdens tiek aizvadīts uz
sildķermeņiem un grīdas apkures caurulēm. Karstais sanitārais ūdens
tiek aizvadīts uz dušas un karstā ūdens krāniem.
Ja sistēmā ir ūdens sildītājs (boilers), tad lai nodrošinātu komfortu
vadības bloks dot priekšroku karstā ūdens ražošanai, nevis apkures
sistēmas ūdens sildīšanai.
Siltumsūknis pārtrauc darbību apmēram pie – 20 °C, un
tad apkuri un karstā ūdens ražošanu uzņemas
siltumsūkņa modulis vai ārējais siltuma avots.
3.1.1 Siltumsūknis (ārējā daļa)
Siltumsūknis iegūst enerģiju no āra gaisa un nodod to siltumsūkņa
modulim.
Siltumsūkni vada invertors; tas nozīmē, ka automātiski tiek mainīts
kompresora ātrums, lai nodrošinātu attiecīgajā brīdī nepieciešamo
enerģijas daudzumu. Apgriezienu skaits tiek mainīts pēc vajadzības arī
ventilatoram. Tādējādi elektroenerģijas patēriņš ir minimāls.
Atkausēšana
Ja ārā ir zema gaisa temperatūra, tad iztvaicētājā var veidoties ledus.
Kad ledus ir tik daudz, ka tas traucē gaisa plūsmu cauri iztvaicētājam,
automātiski sākas atkausēšana. Līdzko ledus ir izkausēts, siltumsūknis
turpina darbu normālā režīmā.
Ja āra temperatūra ir augstāka par +5°C, atkausēšana notiek vienlaikus
ar siltuma ražošanu, taču zemākā āra temperatūrā atkausēšanai

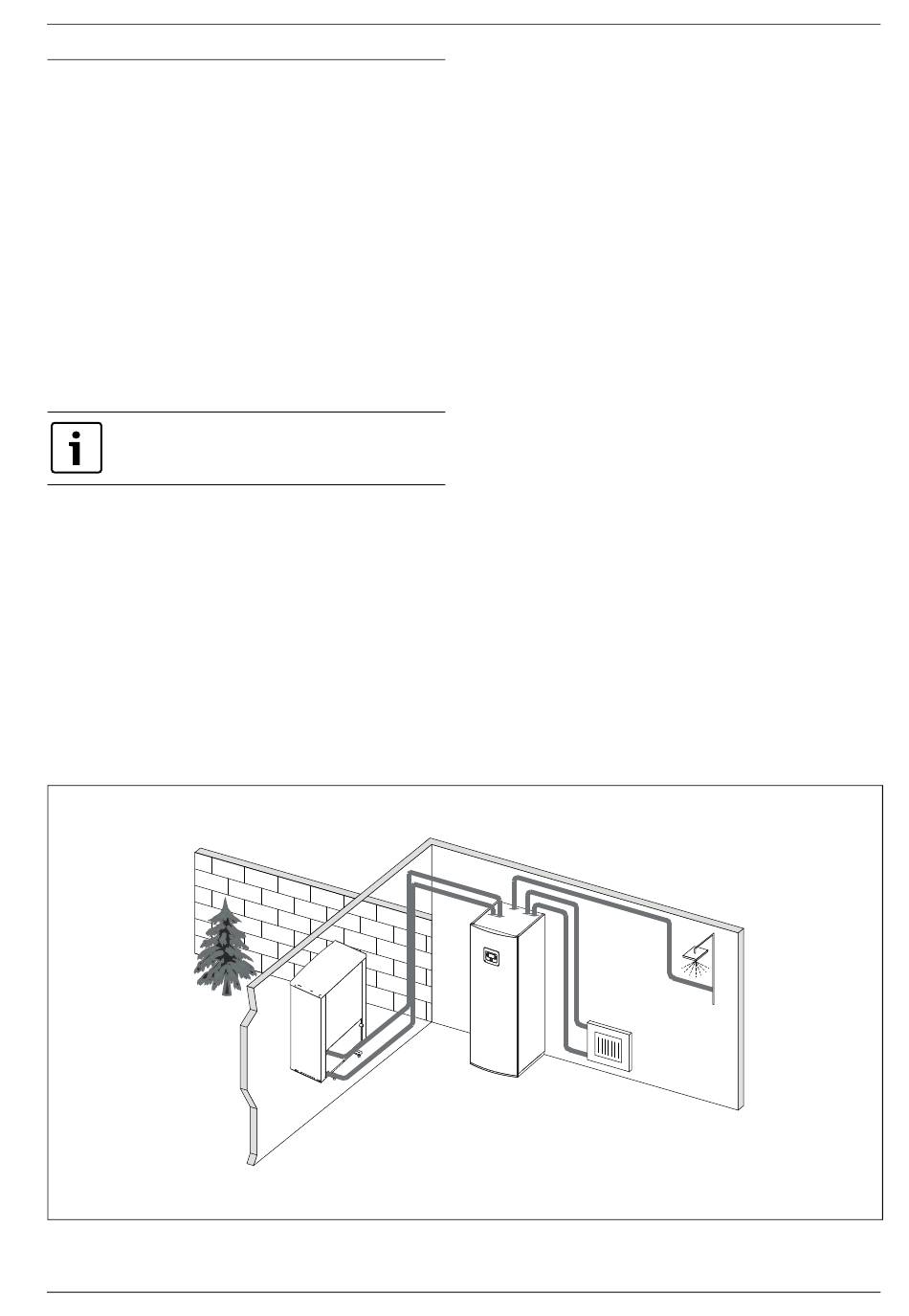

Att. 10 Siltumsūknis, siltumsūkņa modulis ar integrētu ūdens sildītāju un elektrisko papildu sildītāju.
Compress 6000 AW – 6 720 816 588 (2015/04)
nepieciešams, lai četreju vārsts mainītu aukstuma aģenta kustības
virzienu kontūrā un lai kompresora karstā gāze izkausētu ledu.
Darbības princips
Siltumenerģijas ražošanas posmi.
• Ventilators iesūc gaisu caur iztvaicētāju.
• Gaisa siltumenerģija iztvaicē aukstuma aģentu. Rodas gāze, kas tiek
ievadīta kompresorā.
• Kompresorā aukstuma aģenta gāzi saspiež, un tās temperatūra
paaugstinās. Saspiesto karsto gāzi ievada kondensatorā.
• Kondensatorā gāze atdod enerģiju ūdenim, kas cirkulē apkures
sistēmā. Gāze atdziest un pārvēršas par šķidrumu.
• Aukstuma aģenta spiediens samazinās, un šķidrais aukstuma aģents
nonāk atpakaļ iztvaicētājā. Plūstot caur iztvaicētāju, tas atkal
pārvēršas par gāzi.
• Siltumsūkņa modulī karstais ūdens no siltuma pārvades sistēmas
nonāk mājas apkures sistēmā un ūdens sildītājā (boilerā).
3.1.2 Siltumsūkņa modulis (iekšējā daļa)
Siltumsūkņa moduļa uzdevums: nodot mājas apkures sistēmai un ūdens
sildītājam siltumu no siltumsūkņa. Siltumsūkņa moduļa cirkulācijas
sūknim tiek regulēts griešanas ātrums, tāpēc tas automātiski samazinās,
kad sarūk siltuma patēriņš. Tādējādi ir mazāks arī elektroenerģijas
patēriņš.
Kad zemā temperatūrā nepieciešams vairāk siltuma, vajadzīga papildu
apkure. Papildu siltumu ražo vai nu integrētais, vai ārējais siltuma avots,
kura darbību regulē siltumsūkņa vadības bloks. Ievērojiet, ka
siltumsūkņa darbības laikā papildu siltuma avots dod vien tik daudz
siltuma, cik nevar saražot pats siltumsūknis. Ja siltumsūknis var saražot
nepieciešamo siltumenerģijas daudzumu, tad papildu siltuma avots
automātiski izslēdzas.
AWM
Kad siltumsūknis ir savienots ar siltumsūkņa moduli AWM, tie abi kopā
veido iekārtu, kas nodrošina gan siltumu, gan karsto ūdeni, jo
siltumsūkņa modulim ir arī boilers. Apkures vai ūdens sildīšanas režīmu
pārslēdz ar iekšēju trīsvirzienu vārstu. Vajadzības gadījumā tiek ieslēgts
siltumsūkņa moduļa integrētais papildu sildītājs.
Sistēmas pārskats
6 720 809 065-01.1il
