Nettoyage, maintenance
Remarque : Les points suivants, g) et h), font partie des éléments faisant l'objet d'un contrôle du ser-
vice après-vente Windhager ou de l'un de ses partenaires au cours des opérations de maintenance,
et bénéficient le cas échéants de travaux de nettoyage.
g) Voies d'aire primaire et secondaire
Outil de nettoyage conseillé : aspirateur
– Décrocher les tôles suspendues des deux côtés du foyer et contrôler, ou libérer le cas échéant, les ouvertures d'air pri-
maire placées sous ces dernières – Fig. 48.
– Extraire les deux tablettes de combustion et contrôler, ou libérer le cas échéant, les ouvertures se trouvant sous ces der-
nières – Fig. 49.
Ouvertures
d'air primaire

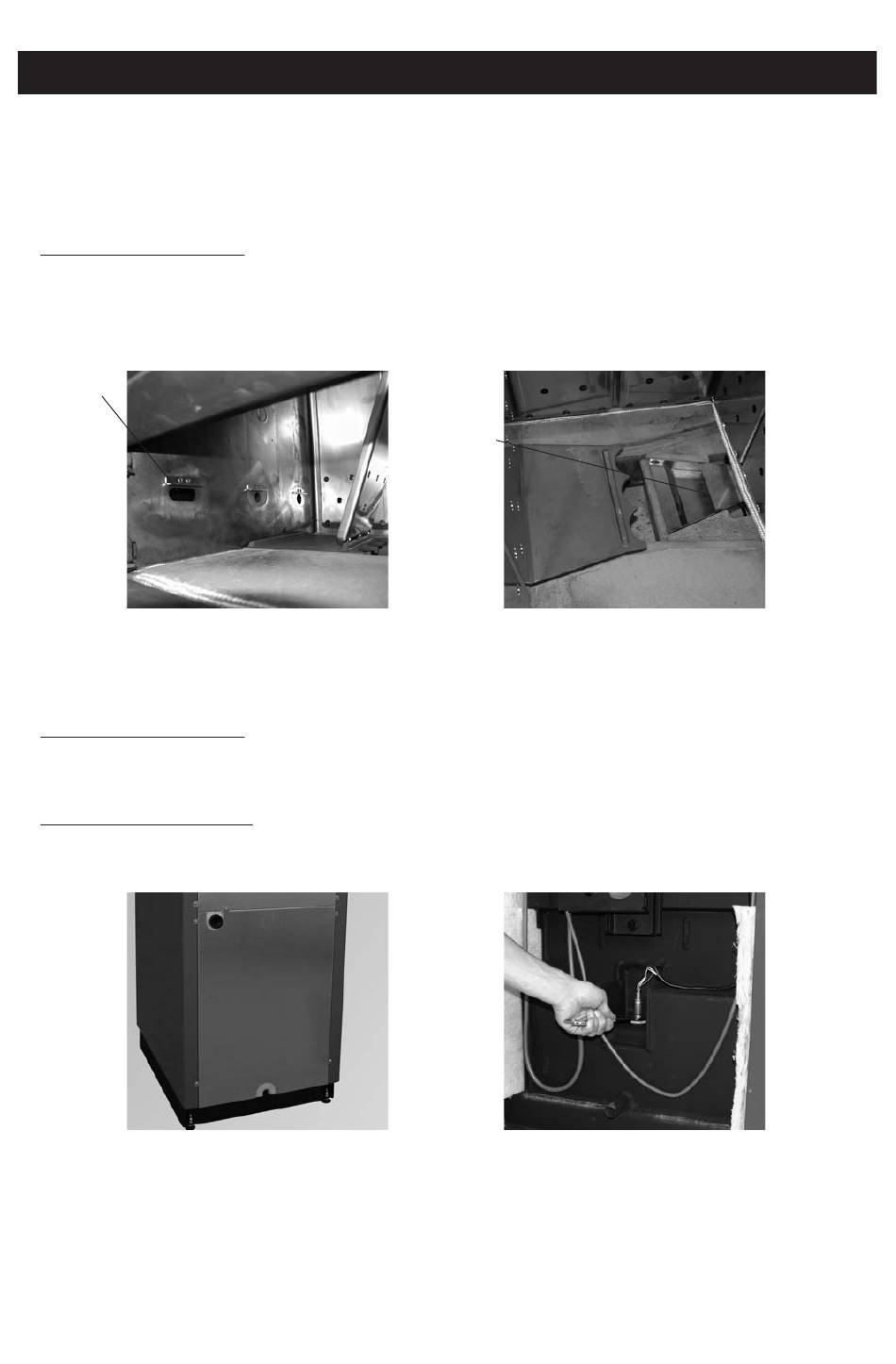

Fig. 48
h) Sonde Lambda
Outil de nettoyage conseillé : Pinceau, chiffon doux
– Dévisser la partie inférieure du panneau arrière – Fig. 50.
– Extraire la sonde Lambda Fig. 51) à l'aide d'une clé à fourche (SW 22) et retirer prudemment les impuretés à l'aide d'un
pinceau ou d'un chiffon doux.
Montage de la sonde Lambda: Insérer la sonde Lambda en la faisant tourner manuellement, puis serrer à l'aide de la clé
1
d'env. / de tour. Revisser le panneau arrière.
4
Fig. 50
Décrocher les tôles suspendues;
Contrôler les ouvertures d'air primaire.
Dévisser la partie inférieure du
panneau arrière
Ouvertures
d'air secon-
daire
Fig. 49 Extraire les tablettes de combustion,
Contrôler les ouvertures d'air secondaire.
Fig. 51 Extraire la sonde Lambda en la
faisant pivoter
