Structure de système de bus LON
Le moyen de transmission le plus répandu dans l'industrie et dans le bâtiment est
constitué par un câble de cuivre à paires torsadées qu'on utilise avec un émetteur-
récepteur isolé galvaniquement FFT-10A. On peut brancher les deux brins du câble
comme on le désire; il n'y a donc pas de risque d'inverser la polarité de l'installation.
Les distances de transmission dépendent des caractéristiques électriques du câble et
de la topologie du réseau. Pour éviter les perturbations dans la communication, les
câble utilisés doivent être conformes aux spécifications indiquées. A cause des risques
de réflexion, il faut utiliser un seul type de câble à l'intérieur d'un segment de bus.

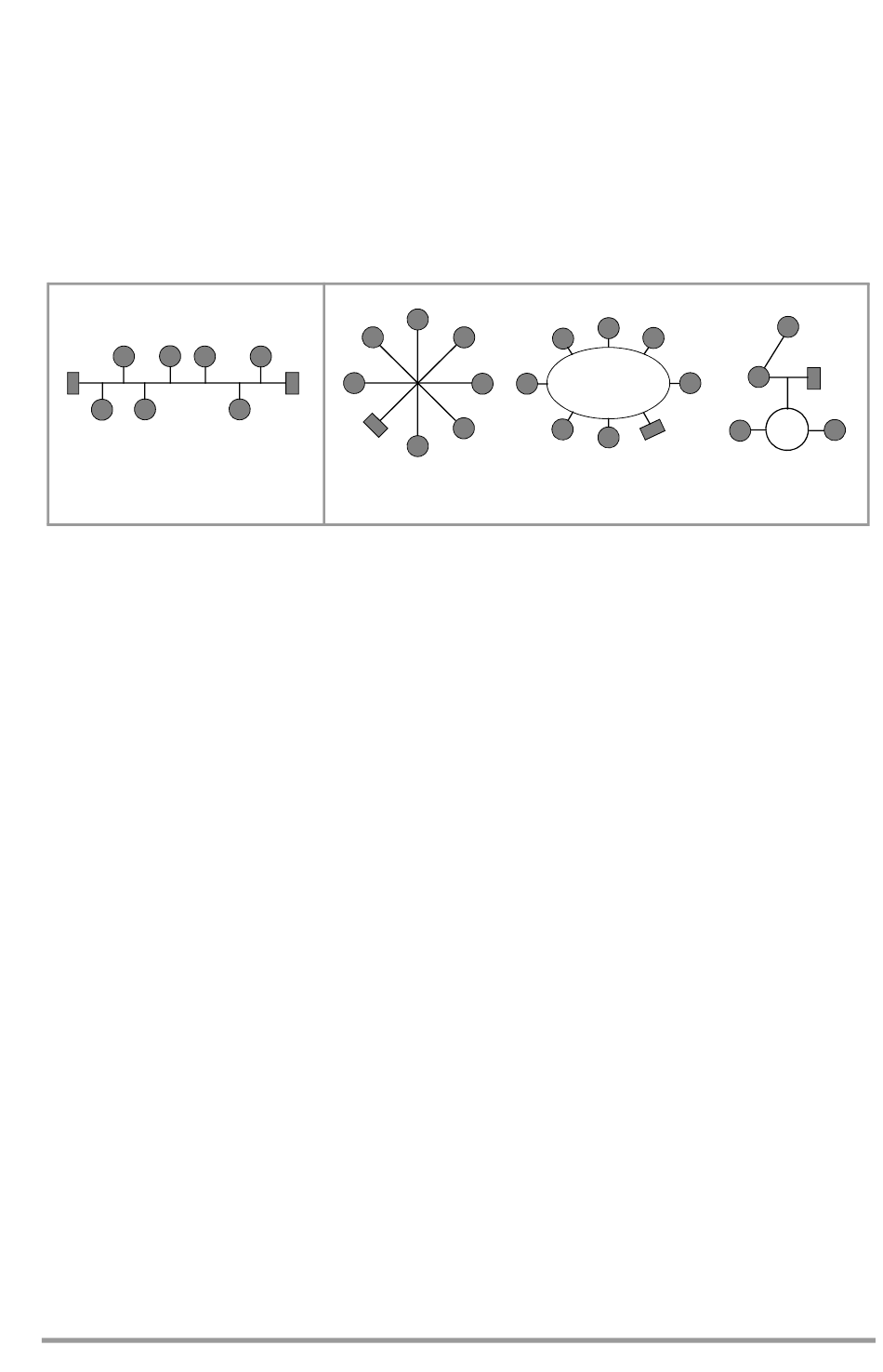

Topologies de réseaux :
Câblage de type bus
Câblage libre
(terminaisons de bus aux
(terminaison de bus à une
deux extrémités)
seule extrémité)
Dans une structure bus, les éléments sont interconnectés en parallèle. Au début et à la
fin doivent se trouver des terminaisons de bus. La longueur des tronçons de ligne doit
être de 3 m maximum. Le câblage d'une structure à topologie libre nécessite une seule
terminaison de bus, mais la distance de transmission est limitée.
Avec des répéteurs, on peut rafraîchir le signal, et ainsi augmenter la portée. A cause de
la fonction de transfert, on ne peut installer qu'un seul répéteur passif par segment de
bus. Le transfert sur d'autres supports physiques de communication et la transmission
des paquets de données dans les différents segments du bus sont réalisés par des
routeurs.
La recommandation ci-après résulte de valeurs expérimentales qui ont été collectées à
l'occasion de la mise en service de systèmes LON par GMC-I Messtechnik GmbH.
L'environnement dans lequel le câble est posé a une influence décisive sur le choix du
câble et doit donc être pris en compte lors de la planification de l'installation. Lors de
l'installation, il faut généralement respecter les directives applicables pour la pose des
câbles de commande et de télécommunications.
GMC-I Messtechnik GmbH
