Copyright MS Design - Autotuning GmbH
C
1
2
3
4
iso
door/ vert
puerta/ verde
Montageanleitung/ Mounting instructions/ Instructions de montage/ Instrucciones de montaje
D
D

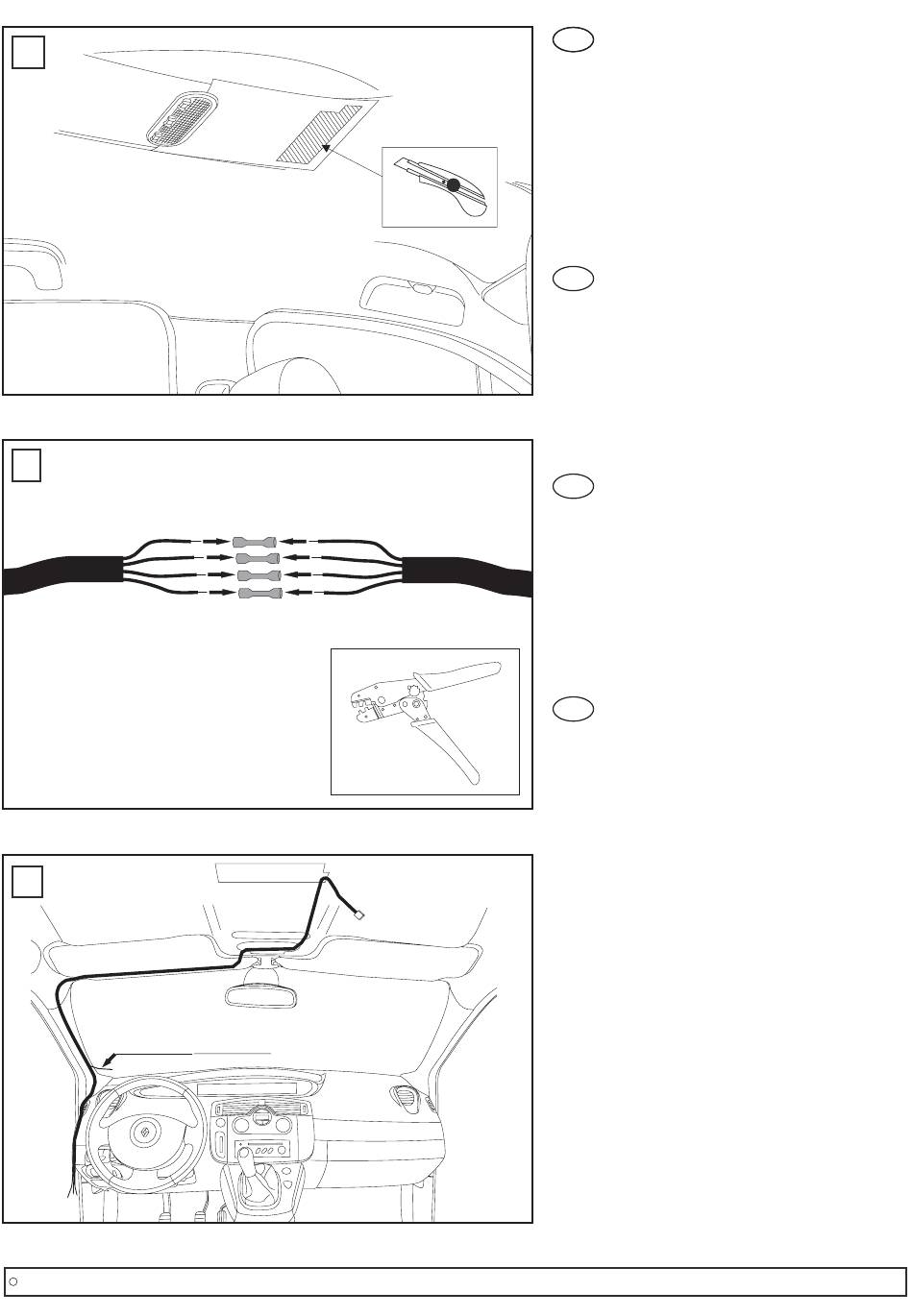

10.
Wie im Bild gezeigt, den inneren Bereich mit
einem geeigneten Messer ausschneiden.
Darauf achten, dass die Dachhaut nicht
beschädigt wird.
11.
Den im PKG-Set enthaltenen Kabelbaum (b) mit
der mitgelieferten Verlängerung (9) unter
Verwendung der Quetschverbinder (7)
verlängern.
12.
Übersicht Kabelverlegung.
GB
10.
As shown in the picture, cut out the inner area
with a suitable knife.
Be careful not to damage the roofing.
11.
Extend the harness (b) from the PKG-kit with the
supplied extension-harness (9).
Use the butt connectors (7).
12.
Wiring diagram.
FR
10. Comme indiqué dans le dessin 10, découper
délicatement la partie intérieure à l'aide d'un
cutter. Attention à ne pas endommager le
pavillon.
11. Procéder à l'extension du faisceau (b) du PKG
avec le faisceau fourni (9). Pour cela utiliser les
cosses à sertir (7).
12. Schéma de câblage.
ES
10. Como indica la figura, cortar el área interior con
una cuchilla.
Mucho cuidado con no dañar el techo.
11. Prolongue el cableado (b) del kit del PKG con los
cables de extensión suministrados (9).
Use los terminales tubo de empalme (7).
12. Diagrama de cableado.
