RCD-06 Lecteur de disque compact

mise sous tension

Prise d'alimentation secteur

Votre RCD-06 a été configuré en usine pour
la tension d'alimentation secteur du pays pour
lequel il est prévu (120 ou 230 volts, fréquence
50 ou 60 Hz). Cette valeur est indiquée sur
une étiquette, en face arrière.
Note : si vous devez déménager dans un
autre pays, il est possible de modifier
l'alimentation du RCD-06. Ne tentez pas
d'effectuer cette transformation vous-même.
Elle nécessite une intervention interne
présentant des risques d'électrocution si
certaines précautions ne sont pas
respectées. Consultez directement un
revendeur agréé Rotel pour connaître la
procédure à suivre.
Le RCD-06 doit être branché dans une prise
murale deux broches ou dans une prise de
renvoi secteur commutée, à l'arrière d'un autre
maillon du système. Nous vous déconseillons
d'utiliser un câble rallonge.
Avant le branchement, vérifiez que le bou-
ton de mise sous tension en face avant est
bien en position « Off ». Puis branchez le
cordon secteur dans la prise à l'arrière de
l'appareil, puis l'autre extrémité dans la prise
d'alimentation.
Si vous quittez votre domicile pendant une
longue période (un mois ou plus), débranchez
la prise d'alimentation secteur (de même que
celles des autres maillons audio et vidéo).
Interrupteur de mise sous
tension et
1
indicateur Power
2
L'interrupteur de mise sous tension se trouve
sur la face avant de l'appareil. Pour allumer
le lecteur de CD, appuyez sur cet interrupteur.
Lorsque l'appareil est effectivement sous ten-
sion, la diode se trouvant juste au-dessus de
cet interrupteur et l'afficheur s'allument. Une
seconde pression sur cet interrupteur éteint
l'appareil.
Note : si vous utilisez une prise de renvoi
secteur (en face arrière d'un autre appareil)
pour alimenter le RCD-06, vous devez
laisser le bouton de mise sous tension de ce
dernier toujours sur « On ». La mise sous
tension effective se fera alors par l'appareil
qui alimente le RCD-06.

Branchements en sortie

e Le RCD-06 vous laisse le choix entre deux types
différents de liaisons en sortie du lecteur : une
sortie analogique stéréophonique traditionnelle,
utilisant alors le convertisseur numérique/
analogique intégré dans le RCD-06, et une
sortie numérique coaxiale, laissant le signal
sous sa forme numérique originelle, destiné à
être utilisé avec un convertisseur numérique/
analogique ou un processeur externe.
Note : pour éviter tout bruit parasite que
n'apprécieraient ni les enceintes acoustiques ni
vos oreilles, toujours éteindre le système avant
d'effectuer des branchements sur celui-ci.

Sorties analogiques

[Voir la figure 3 pour le câblage
correspondant]
Une paire de prises Cinch-RCA traditionnelles
fournit le signal stéréo en provenance du
RCD-06 pour des entrées correspondantes de
niveau Ligne d'un préamplificateur, amplifica-
teur intégré ou ampli-tuner.
Choisissez des câbles de liaison de la meilleure
qualité possible. Respectez bien le branche-
ment : canal gauche sur canal gauche (couleur
noire ou blanche), et canal droit sur canal droit
(couleur rouge).
Sorties numériques
[Voir la figure 4 pour le câblage
correspondant]
Si vous désirez utiliser le RCD-06 avec un
convertisseur numérique/analogique ou un
processeur externe, vous devez utiliser cette
sortie numérique. Ce signal est donc fourni en
face arrière de l'appareil. Il est au standard
coaxial par prise RCA, nécessitant un câble de
liaison 75 ohms pour la liaison avec l'entrée
numérique du convertisseur externe.
12

Fonctionnement

Le RCD-06 peut être utilisé à partir des com-
mandes de sa face avant, ou à partir des
touches correspondantes de la télécommande
infrarouge fournie. Les instructions spécifiques
pour toutes ces commandes sont données ci-
dessous. La plupart des touches sont doublées
sur la façade et la télécommande. Cependant,
il y en a certaines qui ne sont disponibles que
sur l'une ou sur l'autre. Ces exceptions sont
notées dans les instructions.
Télécommande infrarouge
et capteur
Avant d'utiliser la télécommande, il est néces-
saire d'y installer les deux piles type « UM-4/
- AAA » fournies. Ôtez le couvercle en plastique
au dos de la télécommande, installez les piles
(en respectant bien la polarité « + » et « - »)
et réinstallez le couvercle..
Pour utiliser la télécommande, pointez-la vers le
capteur infrarouge
de la face avant du RCD-06.

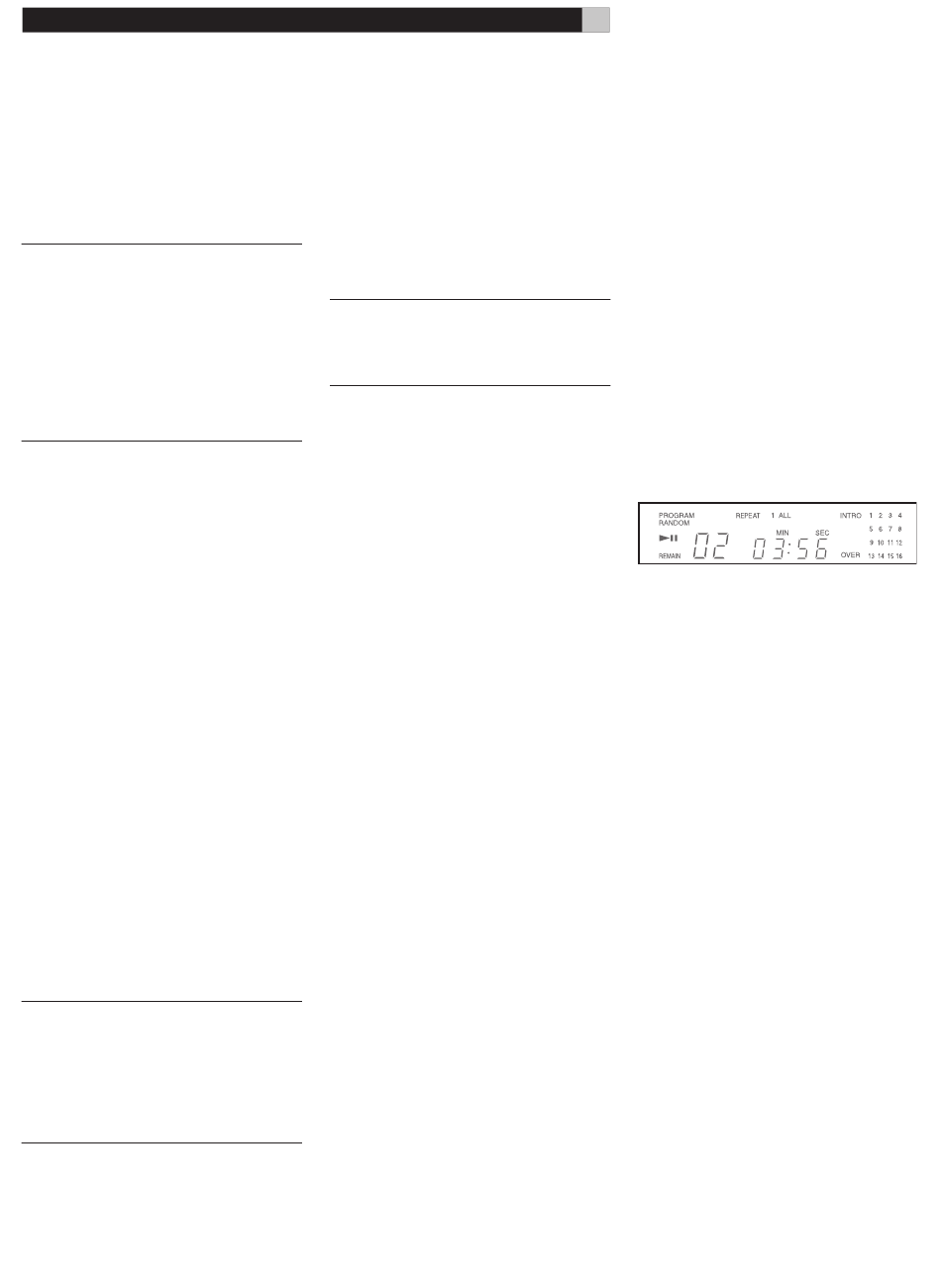

Afficheur
=
Un afficheur éclairé, sur la façade du RCD-06,
donne en permanence toutes les informations
souhaitables sur son mode de fonctionnement,
l'activation ou non de certaines fonctions
spéciales, les indications de plage en lecture/
durée du disque lu. Chacun de ces indicateurs
est décrit en détail dans les paragraphes
suivants.

Tiroir du disque

Un tiroir au déplacement motorisé, placé au
centre de la façade du RCD-06, s'ouvre pour
recevoir le disque compact et se referme pour
le lire. Placez le disque à l'intérieur, étiquette
vers le haut. Assurez-vous que le disque est cor-
rectement centré dans le réceptacle du tiroir. Le
tiroir peut être refermé de deux manières : soit
en pressant la touche repérée OPN/CLOSE, soit
en pressant la touche de lecture PLAY.
4
4 situé derrière l'afficheur
