Per la configurazione di rete del caricabatteria, riferirsi al manuale d'uso del caricabatteria collegato.
FUNZIONAMENTO DELLO STRUMENTO
Prima di alimentare lo strumento assicurarsi che la configurazione del dip-switch sia corretta.
Dopo aver collegato l'alimentazione allo strumento, il display e tutti i led si accendono per due secondi.
Se i collegamenti sono stati effettuati in maniera corretta, il led LINK resterà sempre acceso e lo strumento
visualizzerà le informazioni del caricabatteria.

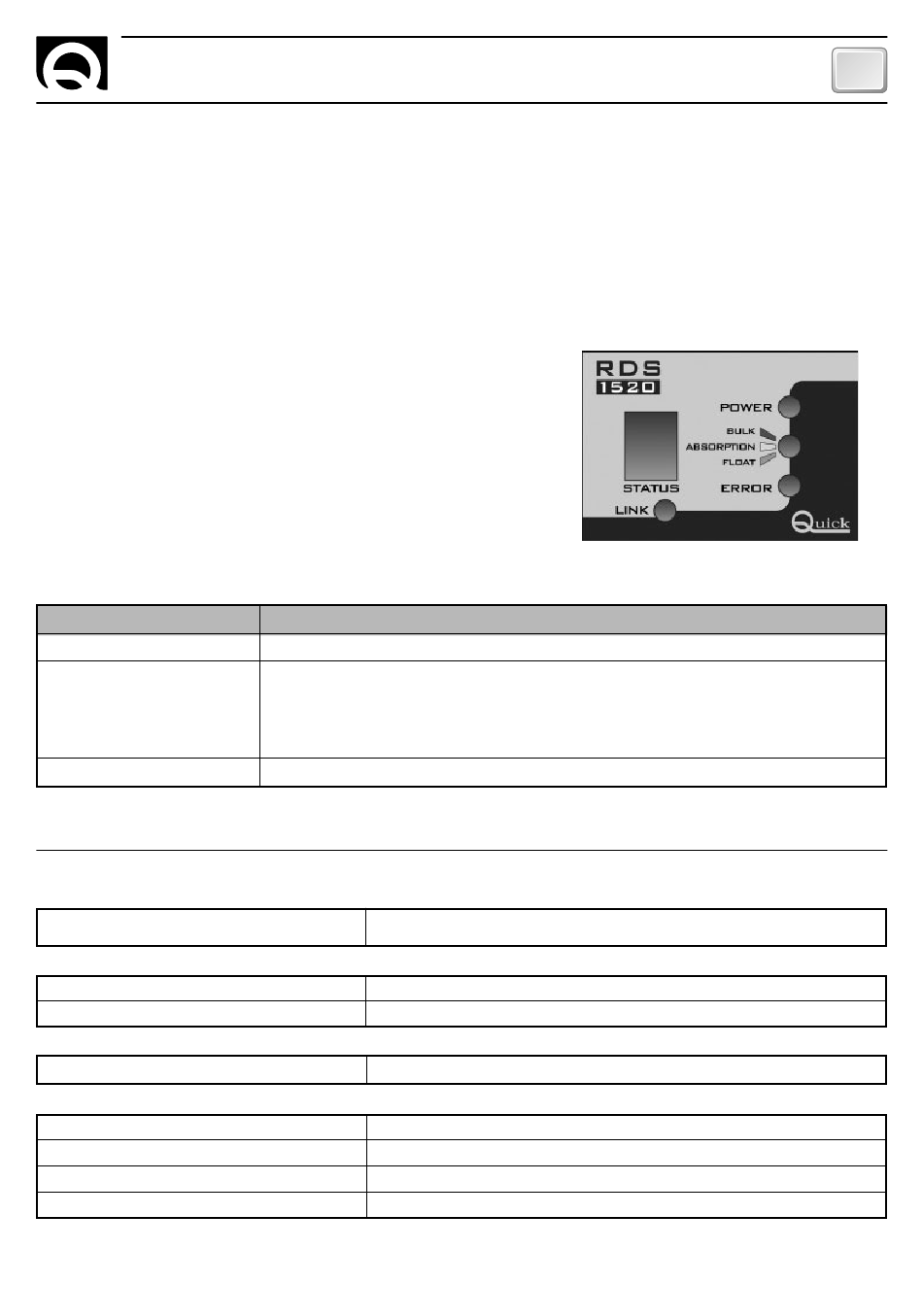

PANNELLO DI CONTROLLO
Il pannello di controllo è composto da 4 led ed una cifra a
7 segmenti:
led POWER,
led FASE DI CARICA (bulk, absorption, float),
led ERROR,
led LINK e cifra STATUS.
LED LINK
STATO LED
Sempre acceso (giallo)
Il led lampeggia lentamente
Il led lampeggia velocemente
• Per le segnalazioni dei led POWER, FASE DI CARICA ed ERROR, riferirsi al manuale d'uso del caricabatteria.
CARATTERISTICHE TECNICHE
MODELLO
CARATTERISTICHE DI INGRESSO
Tensione di alimentazione
Assorbimento massimo
CARATTERISTICHE AMBIENTALI
Temperatura operativa
GENERALI
Dimensioni (L x A x P)
Peso
Interfaccia di comunicazione
Classe EMC
Lo strumento può resettarsi con una tensione di alimentazione inferiore agli 8 Vdc.
(1)
®
QUICK
SI RISERVA IL DIRITTO DI APPORTARE MODIFICHE ALLE CARATTERISTICHE TECNICHE DELL'APPARECCHIO E AL CONTENUTO DI QUESTO MANUALE SENZA ALCUN PREAVVISO.
RDS 1520 - REV003A
FUNZIONAMENTO - DATI TECNICI
DESCRIZIONE
Collegamento presente.
Collegamento non presente. Se il caricabatteria è spento, questa segnalazione è corretta.
Se il caricabatteria è acceso, provare a spegnere e riaccendere lo strumento, verificare il
collegamento del cavo di trasmissione dati, la configurazione del gruppo, la priorità e la
terminazione CAN.
Configurazione del dip-switch errata.
(1)
RDS 1520
da 8 a 30 Vdc
100 mA
da -20 a + 70° C
60 mm x 65 mm x 20 mm
60 g
CAN BUS con transceiver differenziale
EN 61326-1 - EN 55011-B - FCC part 15 rules 47
IT
9
