FUNZIONAMENTO
IT
COLLEGAMENTO ELETTRICO
Lo strumento risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta installa-
zione per non compromettere le proprie prestazioni e quelle degli strumenti posti nelle vicinanze.
Per questo motivo i cavi dello strumento devono essere distanti almeno:
• 1 m dai cavi che trasportano segnale radio (escluso di radiotrasmittenti SSB).
• 2 m dai cavi che trasportano segnale radio di radiotrasmittenti SSB.
Seguire le regole riportate di seguito per la realizzazione dell'impianto elettrico relativo allo strumento:
• Alimentare lo strumento solo dopo aver effettuato e verificato l'esattezza di tutti i collegamenti elettrici.
• Inserire un interruttore per accendere e spegnere l'apparecchio.
• Inserire un fusibile rapido da 200 mA sulla linea di alimentazione dello strumento.
• Utilizzare come collegamento dell'interfaccia dati (segnali CANH e CANL) un cavo non schermato con una
coppia intrecciata (sezione 0.25/ 0.35 mm
• La lunghezza massima totale del cavo dati deve essere non superiore a 100 metri.
Sul retro dello strumento è presente una morsettiera per i vari collegamenti dei segnali elettrici:
POSIZIONE
SEGNALE
+
1
-
2
3
CANH
4
CANL

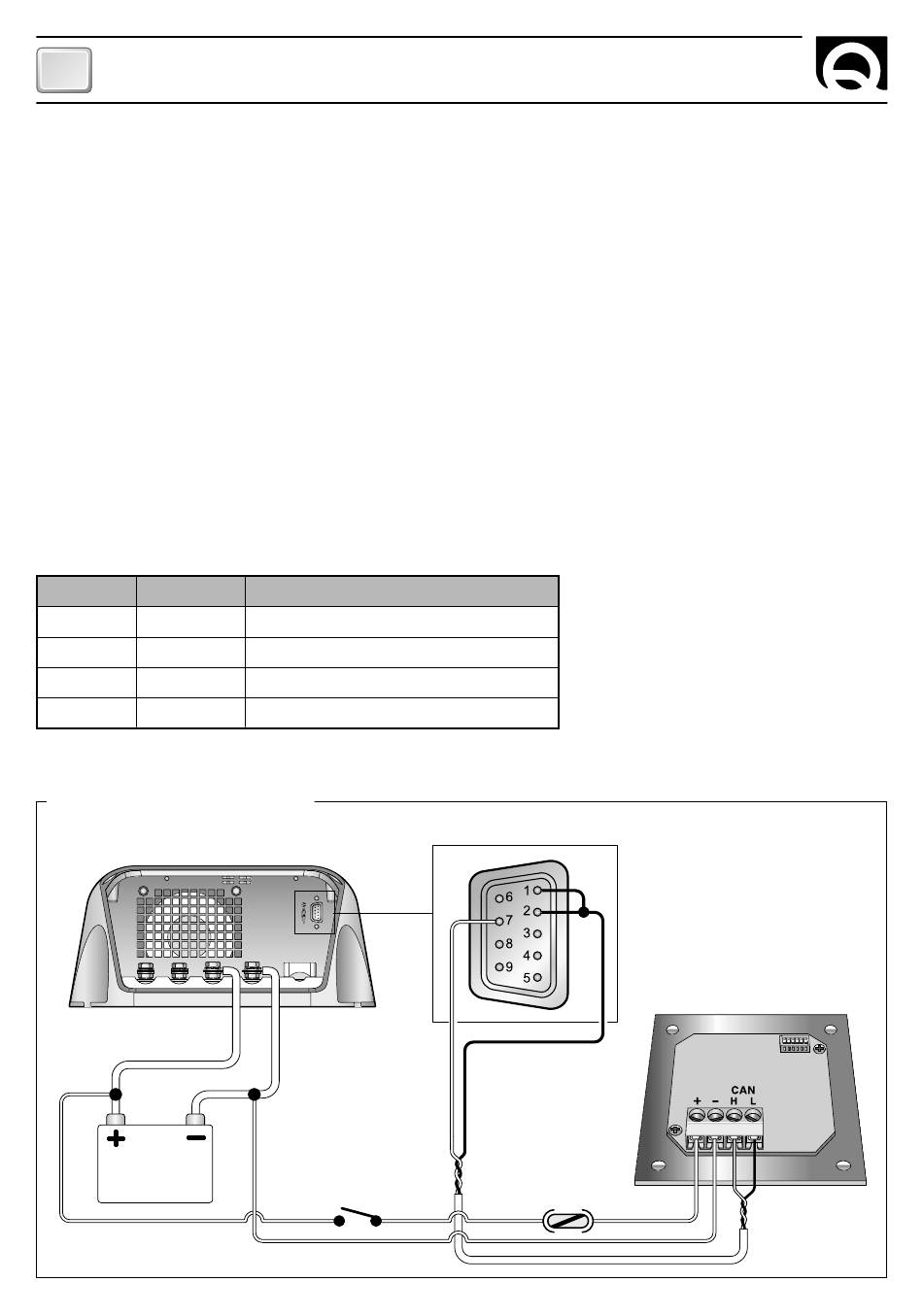

SCHEMA DI COLLEGAMENTO
FIG. 1
SBC ADV PLUS
BATTERIA
12V / 24V
6
AWG 22/24, impedenza 100/150 ohm).
2
DESCRIZIONE
Positivo alimentazione strumento
Negativo alimentazione strumento
Interfaccia CAN
Interfaccia CAN
INTERRUTTORE
CONNETTORE
A VASCHETTA
A 9 POLI DB9
1
2
FUSIBILE
RDS 1520
ON
1
2
3 4 5
6
3
4
RDS 1520 - REV003A
