FONCTIONNEMENT - CARACTÉRISTIQUES TECH.
Pour la configuration du chargeur de batteries, se référer au livret d'utilisation du chargeur de batteries qui y est relié.
FONCTIONNEMENT DE L'INSTRUMENT
Avant d'alimenter l'instrument, s'assurer que la configuration du dip - switch est correcte.
Après avoir relié l'alimentation à l'instrument, l'afficheur et toutes les leds s'allument pendant deux secondes. Si
les branchements ont été effectués correctement, la led LINK restera toujours allumée et l'instrument affichera
les informations du chargeur de batteries.

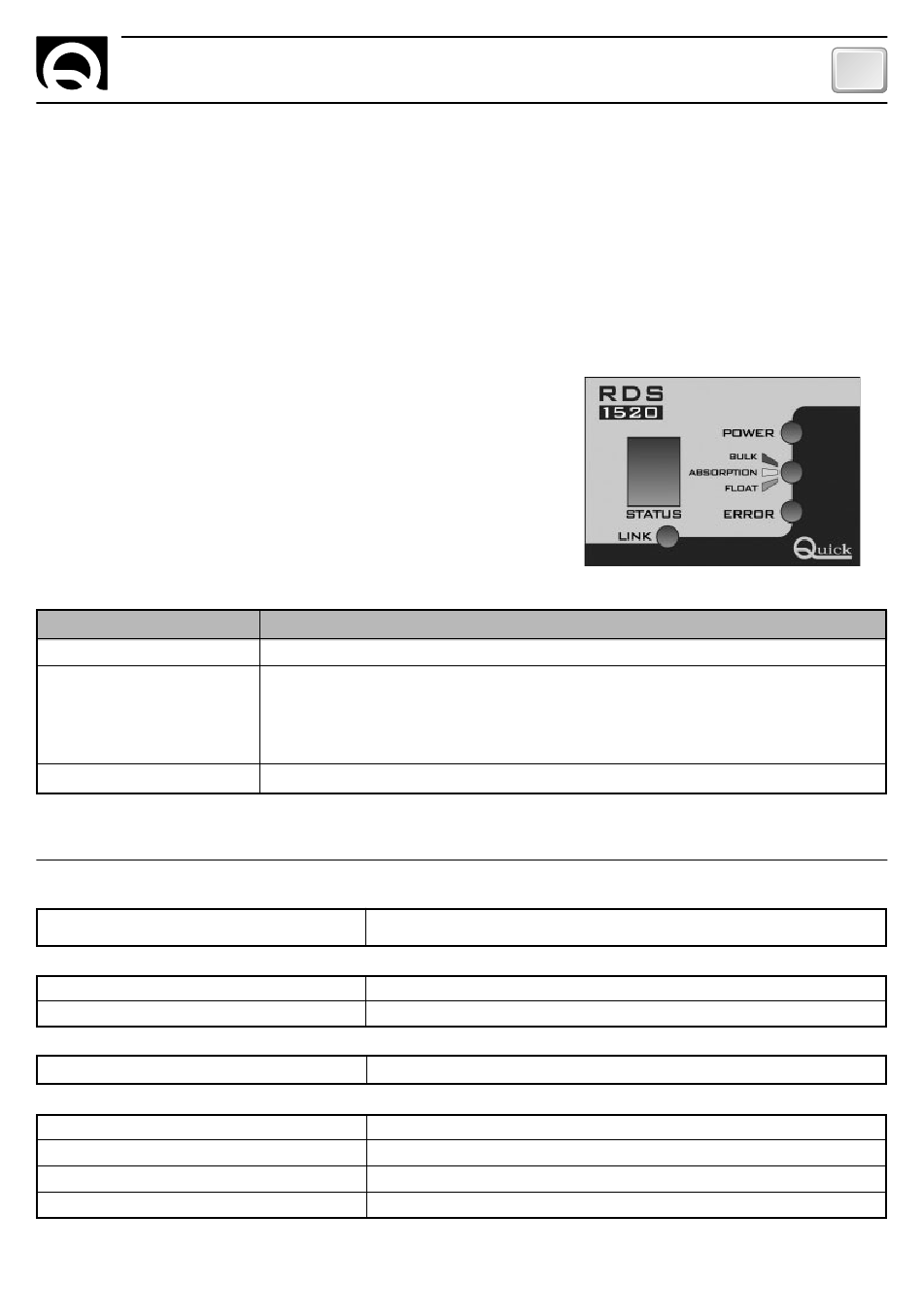

TABLEAU DE CONTRÔLE
le tableau de contrôle se compose de 4 leds et d'un chiffre à 7
segments:
led POWER,
led PHASE de CHARGE (bulk, absorption, float),
led ERROR,
led LINK et chiffre STATUS.
LED LINK
STATO LED
Toujours allumée (jaune)
La Led clignote lentement
La Led clignote rapidement
• Pour les signalisations des Leds POWER, PHASE DE CHARGE et ERROR, se référer au livret d'utilisation du
chargeur de batteries.
CARACTÉRISTIQUES TECHNIQUES
MODÈLE
CARACTERISTIQUES D'ENTREE
Tension d'alimentation
(1)
Consommation maximale
CARACTERISTIQUES AMBIANTES
Température de fonctionnement
CARACTERISTIQUES GENERALES
Dimensions (L x H x P)
Poids
Interface de communication
Classe EMC
(1)
L'instrument peut être restauré avec une tension d'alimentation inférieur aux 8 Vdc.
®
LA SOCIETÉ QUICK
SE RÉ SER VE LE DRO IT D'AP POR TER LES MO DI FI CA TIONS NÉ CES SA I RES A UX CA RAC TÉ RIS TI QUES TE CHNI QUES DE L'AP PA RE IL ET AU CON TE NU DE CE LI VRET SANS A VIS PRÉ A LA BLE.
RDS 1520 - REV003A
DESCRIPTION
Branchement présent.
Si le chargeur de batteries est éteint, cette signalisation est correcte.
Si le chargeur de batteries est allumé, essayer d'éteindre et de rallumer l'instrument, véri-
fier le branchement du câble de transmission des données, la configuration du groupe, la
priorité et la terminaison CAN.
Configuration du dip-switch erronée.
RDS 1520
de 8 à 30 Vdc
100 mA
de -20 à + 70° C
60 mm x 65 mm x 20 mm
60 g
CAN BUS avec transceiver différentiel
EN 61326-1 - EN 55011-B - FCC part 15 rules 47
FR
