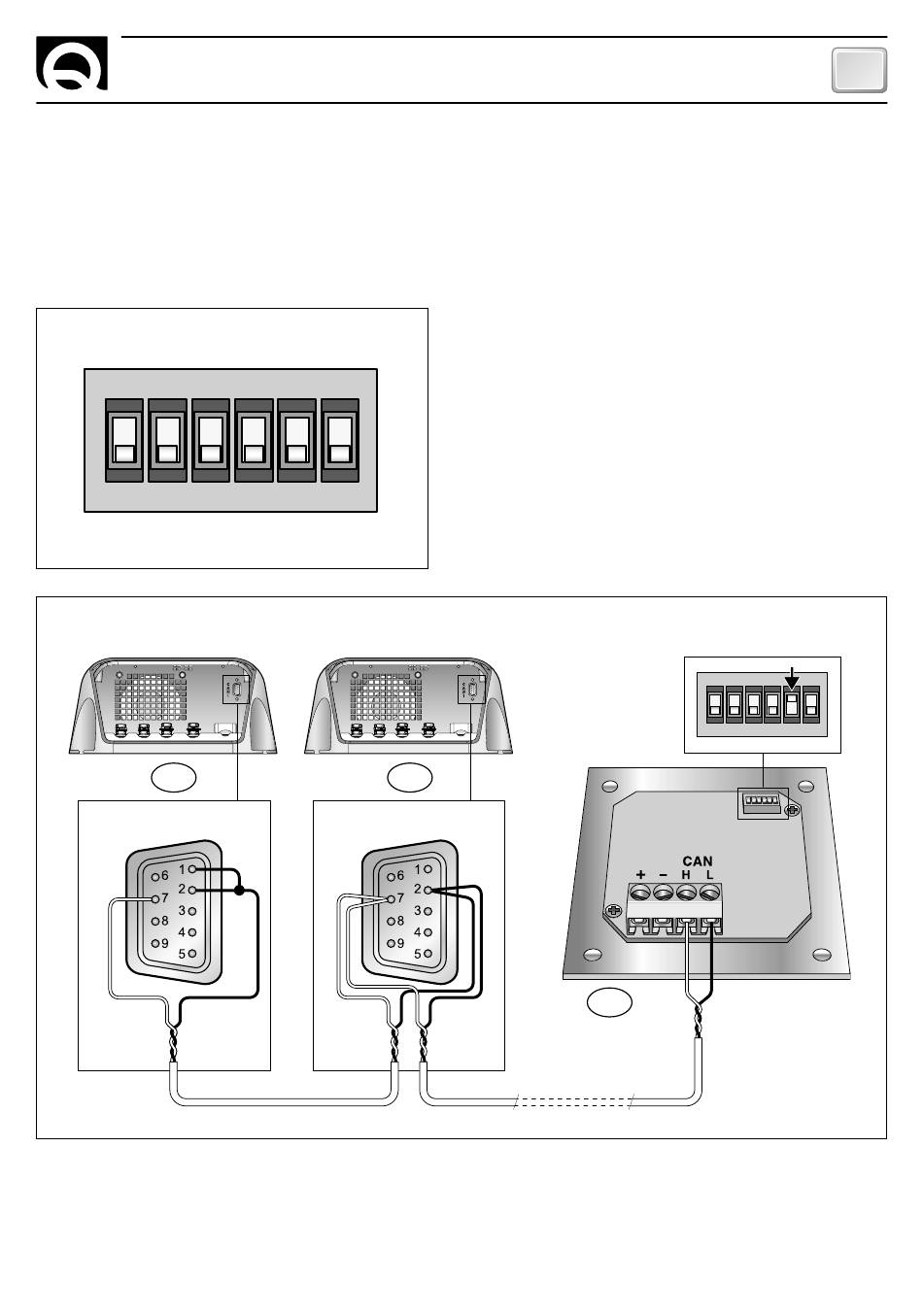

ACTIVACIÓN DE LOS TERMINALES
Activar la terminación en el primero y en el último dispositivo conectado en la red.
Para activar la terminación sobre el instrumento, ver fig. 2 y el parágrafo CONFIGURACIóN DEL INSTRUMENTO.
En seguida se muestra un ejemplo de conexión de la red:
FIG. 2
ON
1 2 3 4 5 6
DIP-SWITCH
SBC ADV PLUS
1
DB9 TERMINACION ACTIVA
RDS 1520 - REV003A
SBC ADV PLUS
2
DB9
DISPOSITIVOS CAN
FUNCIONAMIENTO
DIP-SWITCH
1
2
3
4
20
DE 3 A 19
ES
TERMINACIÓN
ACTIVA
ON
1 2 3 4 5 6
ON
1
2
3 4 5
6
RDS 1520
31
