FUNCIONAMIENTO
ES
CONEXIÓN ELECTRICA
El instrumento responde a el estándar EMC (compatibilidad electromagnética) pero se exige una correcta insta-
lación para no comprometer las propias prestaciones y las de los instrumentos que están cerca.
Por este motivo el instrumento tiene que estar lejos por lo menos:
• 1 m de cables que transportan señales de radio (excluido de radio-transmisor SSB).
• 2 m de cables que transportan señales radio de radio-transmisor SSB.
Seguir las reglas que están en seguida para la realizar la instalación electrica relacionada con el instrumento:
• Alimentar el instrumento solo después de haber realizado y verificado la exactitud de todas las conexiones
electricas.
• Montar un interruptor para prender y apagar el aparato.
• Montar un fusible rápido de 200 mA en la linea de alimentación del instrumento.
• Utilizar como conexión de la intercara de datos (señales CANH y CANL) un cable que no sea esgrimado con
una pareja trenzada (sección 0.25/ 0.35 mm
• La longitud máxima del cable no tiene que ser mayor de 100 metros.
Atrás del instrumento está presente una regleta de conexión para las conexiones de las segnales electricos:
POSICIÓN
SEÑAL
+
1
-
2
3
CANH
4
CANL

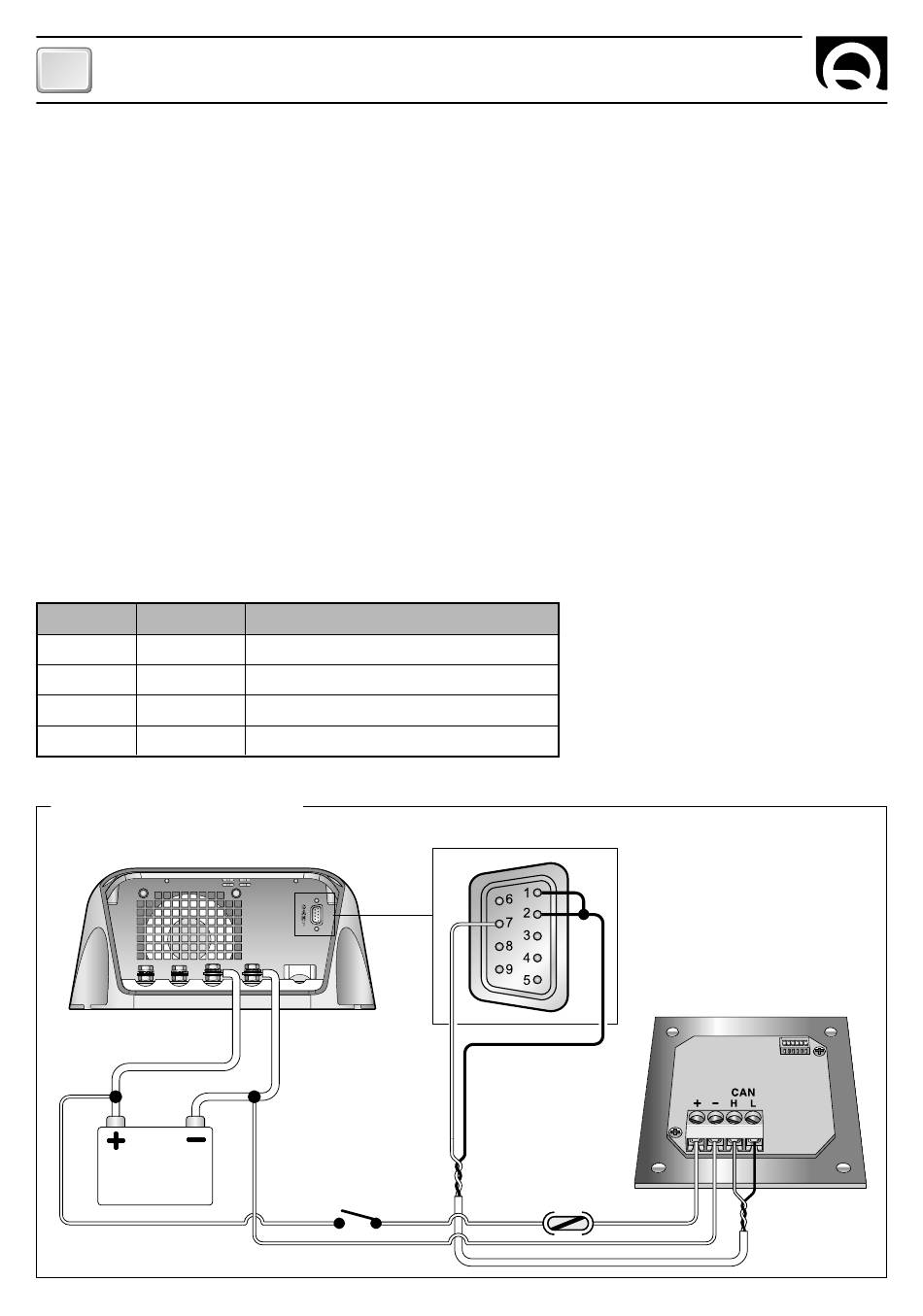

ESQUEMA DE CONEXIÓN
FIG. 1
SBC ADV PLUS
BATERíA
12V / 24V
30
2
AWG 22/24, impedancia 100/150 ohm).
DESCRIPCIÓN
Positivo alimentación instrumento
Negativo alimentación instrumento
Intercara CAN
Intercara CAN
INTERRUPTOR
CONECTOR
A 9 POLOS DB9
1
2
FUSIBLE
ON
1
2
3 4 5
6
3
4
RDS 1520
RDS 1520 - REV003A
