FONCTIONNEMENT
FR
BRANCHEMENT ELECTRIQUE
L'instrument répond aux standards EMC (compatibilité électromagnétique) mais il est nécessaire de procéder à
une installation correcte afin de ne pas compromettre son bon fonctionnement ni celui des instruments qui sont
placés à côté.
Pour cette raison l'instrument doit être éloigné d'au moins:
• 1 m des câbles qui transportent un signal radio (sauf émetteurs BLU).
• 2 m des câbles qui transportent le signal radio d'émetteurs BLU.
Suivre les règles reportées ci-dessous pour la réalisation de l'installation électrique relative à l'instrument:
• N'alimenter l'instrument qu'après avoir effectué et vérifié que tous les branchements électriques sont cor-
rects.
• Introduire un interrupteur pour allumer et éteindre l'appareil.
• Introduire un fusible rapide de 200 mA sur la ligne d'alimentation de l'instrument.
• Utiliser comme connexion de l'interface données (signaux CANH et CANL) un câble non blindé avec un couple
tressé (section 0.25/ 0.35 mm
• La longueur maximale totale du câble données doit être inférieure à 100 mètres.
Au dos de l'instrument se trouve un bornier de connexion pour les divers branchements des signaux électriques:
POSITION
SIGNAL
+
1
-
2
3
CANH
4
CANL

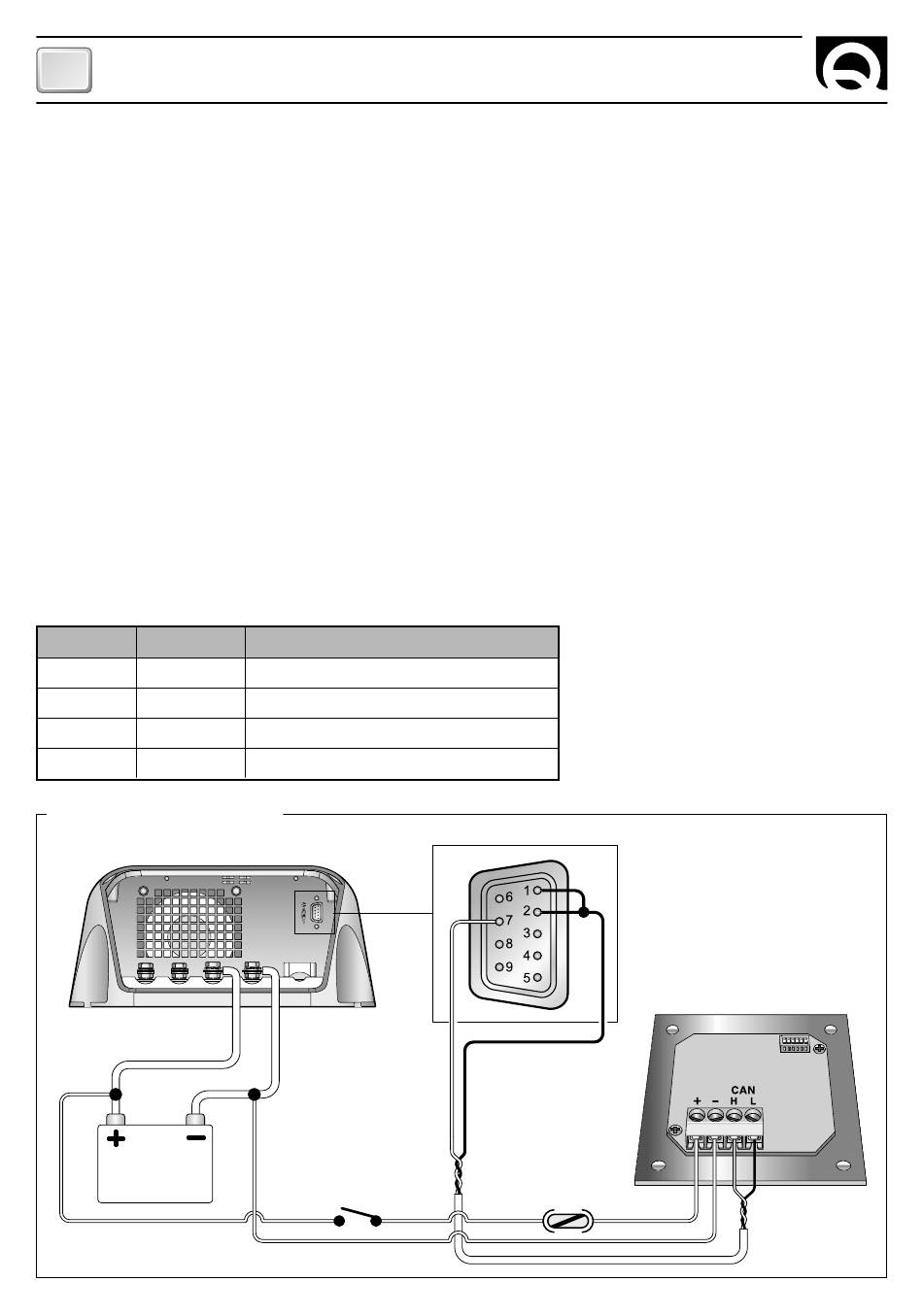

SCHÉMA DE CONNEXION
FIG. 1
SBC ADV PLUS
BATTERIE
12V / 24V
18
2
AWG 22/24, impédance 100/150 ohm).
DESCRIPTION
Positif alimentation instrument
Négatif alimentation instrument
Interface CAN
Interface CAN
INTERRUPTEUR
CONNECTEUR
BROCHE
À 9 PINS DB9
1
2
FUSIBLE
RDS 1520
ON
1
2
3 4 5
6
3
4
RDS 1520 - REV003A
