FUNCIONAMIENTO - ESPECIFICACIONES TÉCNICAS
Para la configuraciòn del cargador de baterías, referirse al manual del usuario del cargador de baterías conectado.
FUNCIONAMIENTO DEL INSTRUMENTO
Primero de alimentar el instrumento asegurarse que la configuración del dip-switch sea correcta. Después de
haber conectado la alimentación al instrumento, el display y todos los led se prenden por dos segundos.
Si las conexiones se han hecho en manera correcta, el led LINK se quedará siempre prendido y, el instrumento
visualizarà las informaciones del cargador de baterías.

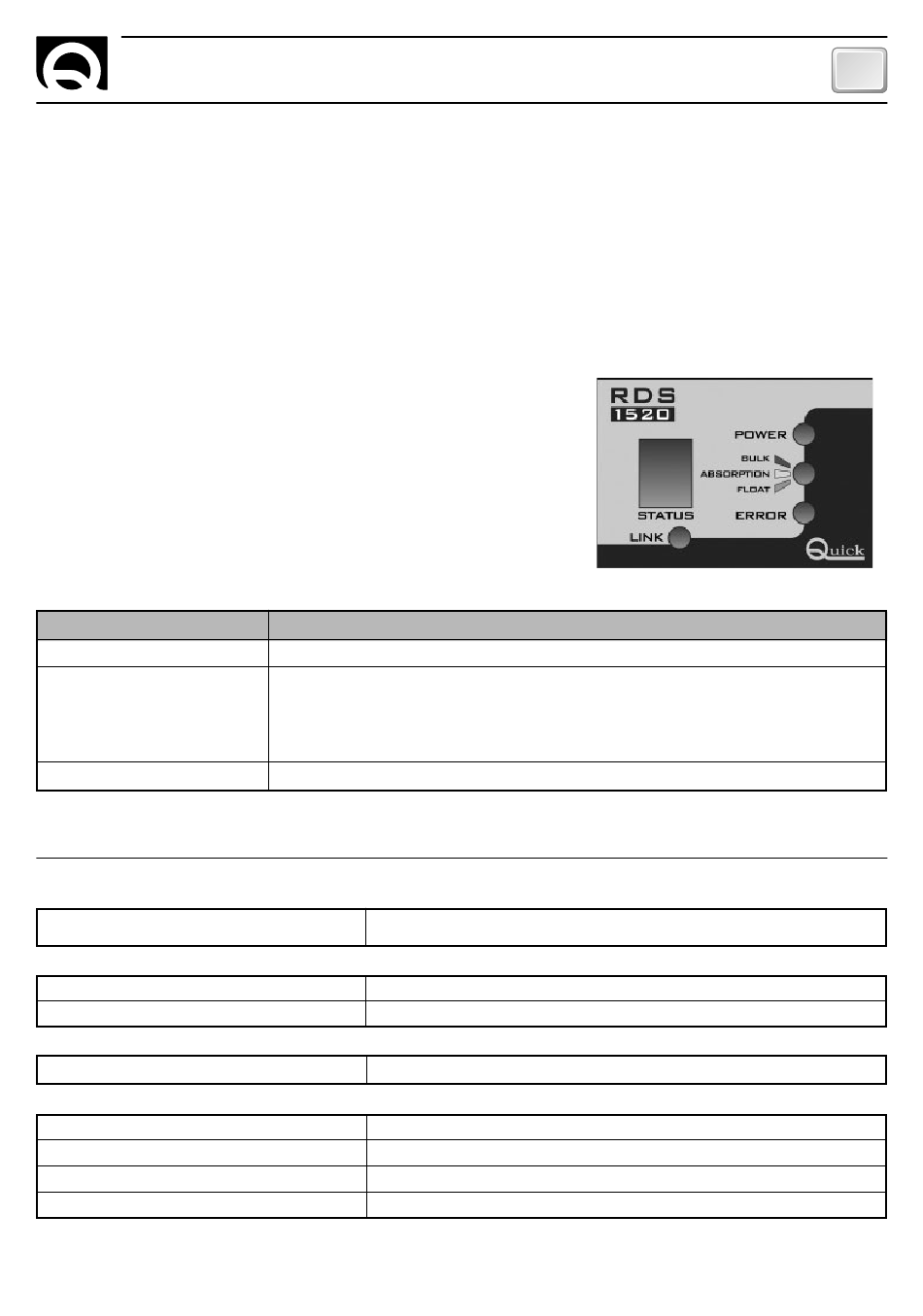

PANEL DE CONTROL
El panel de control está compuesto por 4 led y una cifra de 7
segmentos:
led POWER,
led FASE DE CARGA (bulk, absorption, float ),
led ERROR,
led LINK y cifra STATUS.
LED LINK
ESTADO LED
Siempre prendido (amarillo)
El led relampaguea
lentamente
El led relampaguea velozmente
• Para las señalaciones de los led POWER, FASE DE CARGA y ERROR, referirse al manual del usuario del car-
gador de baterías.
ESPECIFICACIONES TÉCNICAS
MODELO
CARACTERÍSTICAS DE ENTRADA
Tensión de alimentación
(1)
Absorbimiento máximo
CARACTERÍSTICAS AMBIENTALES
Temperatura operativa
GENERALES
Dimensiones (L x A x P)
Peso
Intercara de comunicación
Clase EMC
El instrumento puede resetearse con una tensión de alimentación inferior a los 8 Vdc.
(1)
®
QUICK
SE RE SER VA EL DE RE CHO DE A POR TAR MO DI FI CA CIO NES EN LAS CA RAC TE RÍS TI CAS TÉC NI CAS DEL A PA RA TO Y EN EL CON TE NI DO DE ES TE MA NUAL SIN O BLI GA CIÓN DE A VI SAR PRE VIA MEN TE.
RDS 1520 - REV003A
DESCRIPCIÓN
Conexión presente.
La conexión no està presente. Si el cargador de baterías està apagado, esta señalación
es correcta. Si el cargador de baterías està prendido, probar a apagar y encender el
instrumento, verificar la conexión del cable de transmisión de datos, la configuración del
grupo, la prioridad y la terminación CAN.
Configuración del dip-swtich errada.
RDS 1520
de 8 a 30 Vdc
100 mA
de -20 a + 70° C
60 mm x 65 mm x 20 mm
60 g
CAN BUS con transceiver diferencial
EN 61326-1 - EN 55011-B - FCC part 15 rules 47
