Aquatec® R / F / XL

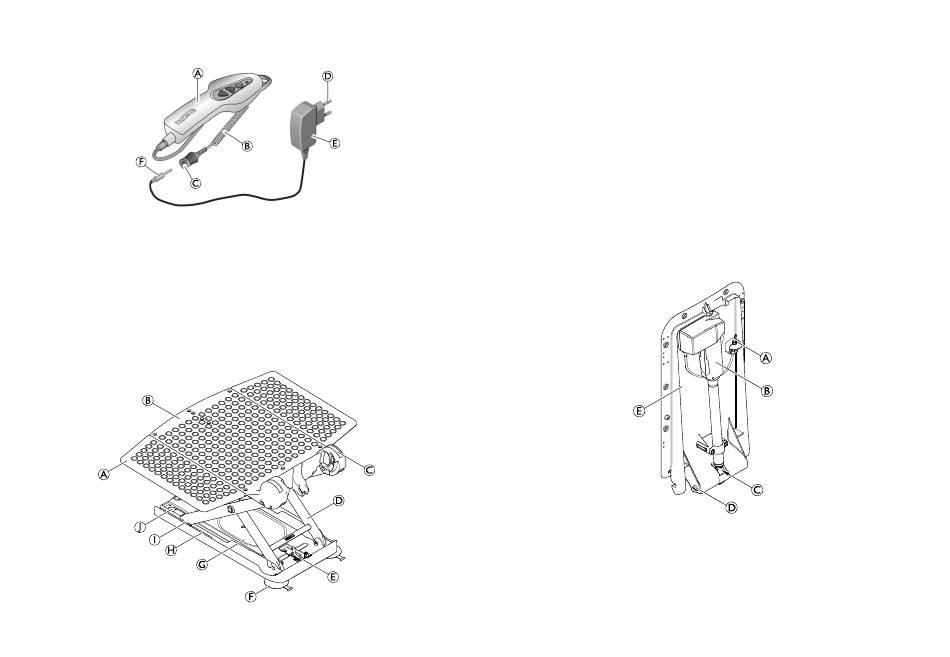

Mando y cargador
A
F
C
A Mando con batería
B Cable espiral
C Jack hembra
Asiento
66
D
E
B
Fig. 3-1
D Enchufe de red
E Cargador
F Clavija jack
Fig. 3-2
A Solapa lateral
B Placa de asiento
C Enganche del respaldo
D Cruceta de elevación
tipo tijera
E Alojamiento del pie del
husillo
Respaldo
A Clavija jack
B Accionamiento
C Pie del husillo
F Ventosas traseras (con
rosca)
G Placa base
H Guía de la zapata de
deslizamiento
I Zapata de deslizamiento
J Ventosas delanteras (una
lengüeta con cabezal)
Fig. 3-3
D Pasador de bloqueo
E Placa del respaldo
1574470-E
