Betriebsanleitung

Achtung!
!
Der Betriebsanleitung in ihren Abschnitten und Schritten ist unbedingt zu folgen.

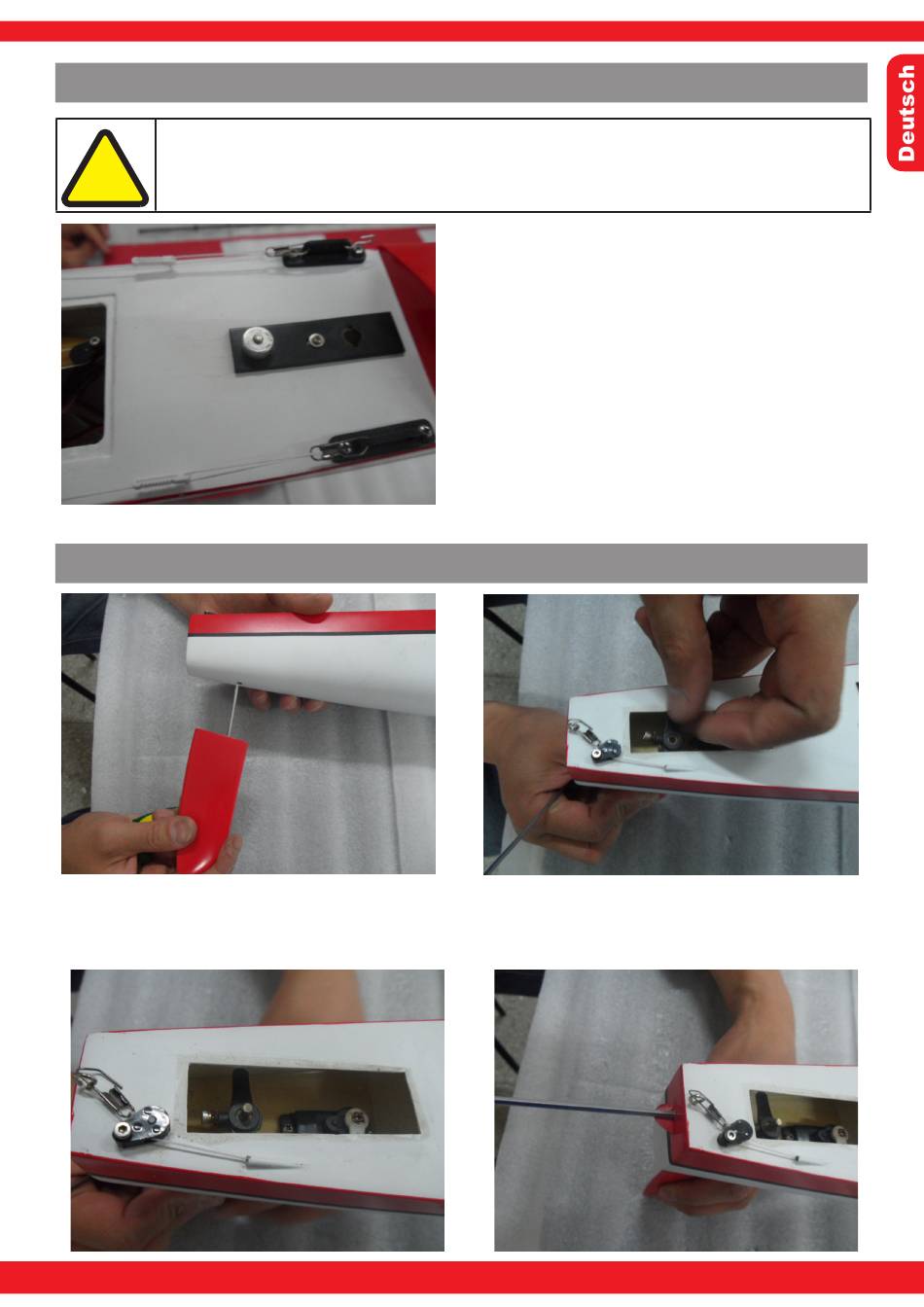

Das Ruder einbauen

Dann montieren Sie das Ruder (4). Es ist angeraten eine Fläche für Klemmschraube an der Ru-
derwelle zu feilen sobald die Position ermittelt ist. Die Ruderhebel von Ruderservo und Ruderwelle
(10,11,12,13) werden nun verbunden und justiert. Die Serviceöffnungen am Heck und oben kön-
nen jetzt geschlossen werden.
innovation & technologie
Lockern Sie die Schraube an der Mastplatte (22)
damit die verschiebbar wird. Setzen Sie den Mast
probehalber ein. In der Masttasche innen unten
am Boden sind 2 Erhebungen in die der Mast
gesteckt werde kann. So ergeben sich 2 Grund-
positionen für den Mastfuß und die Trimmung der
Segel. Wenn Sie die Mastplatte nun hin und her
schieben sehen Sie wie man die Mastposition
verändern kann.
Fixieren Sie die Mastplatte nun mit der Schraube
wenn der Mastfuß in der achterlichen Erhebung
steht. Er kann gleich senkrecht zur Wasserlinie
ausgerichtet werden.
9
