INSTRUÇÕES DE UTILIZAÇÃO E MANUTENÇÃO
Manómetros
A unidade ROKLIMA PLUS 4F está equipada com 3
manómetros de Ø80mm (dependendo do modelo), com
diferentes balanças de refrigerante, reguladas a seco,
com um movimento de paragem automático, que evita as
vibrações no índice de leitura.
Tubos flexíveis
A unidade ROKLIMA PLUS 4F está equipada com 3 tubos
flexíveis de 2500 mm (dependendo do modelo) com
válvula intermédia.
A sua flexibilidade garante uma máxima flexibilidade de
ligação em qualquer situação; A sua função é sustentar as
pressões de trabalho da unidade de A/C e manter intacta a
secção do fluxo, mesmo funcionando a baixa pressão.
Balanças
A unidade ROKLIMA PLUS 4F está equipada com uma
balança electrónica, que regista valores até 100 Kg.
Sistema de programação
A unidade ROKLIMA PLUS 4F está equipada com
um moderno sistema de programação, que executa
automaticamente todas as operações. Possui 4 botões e
2 LED.
A unidade dispõe igualmente de um indicador acústico e
de um sistema de menu interactivo em vários idiomas.
Porta-botijas de refrigerante
A unidade ROKLIMA PLUS 4F está equipada com 3
suportes (consoante o modelo) para botijas de 1 e 2,5
litros:
- Adaptados para botijas R410A, R407C e R22
O utilizador deverá utilizar o suporte mais apropriado,
tendo em conta o refrigerante que vai utilizar
Outros componentes
Cada unidade inclui os seguintes componentes:
-dois redutores 1/4" SAE fêmea x 5/16" SAE macho
- um recipiente de óleo mineral para a bomba de vácuo

4. Como utilizar a unidade ROKLIMA PLUS 4F

4.1 Preparar a unidade ROKLIMA PLUS 4F
4.1.1 Colocação do óleo na bomba de vácuo:
- desenroscar a tampa da entrada de óleo n.º 6 situada
na parte superior da bomba.
- Encher com óleo até alcançar o nível indicado, na
marca assinalada no visor da
bomba.
- Voltar a apertar a tampa de enchimento.

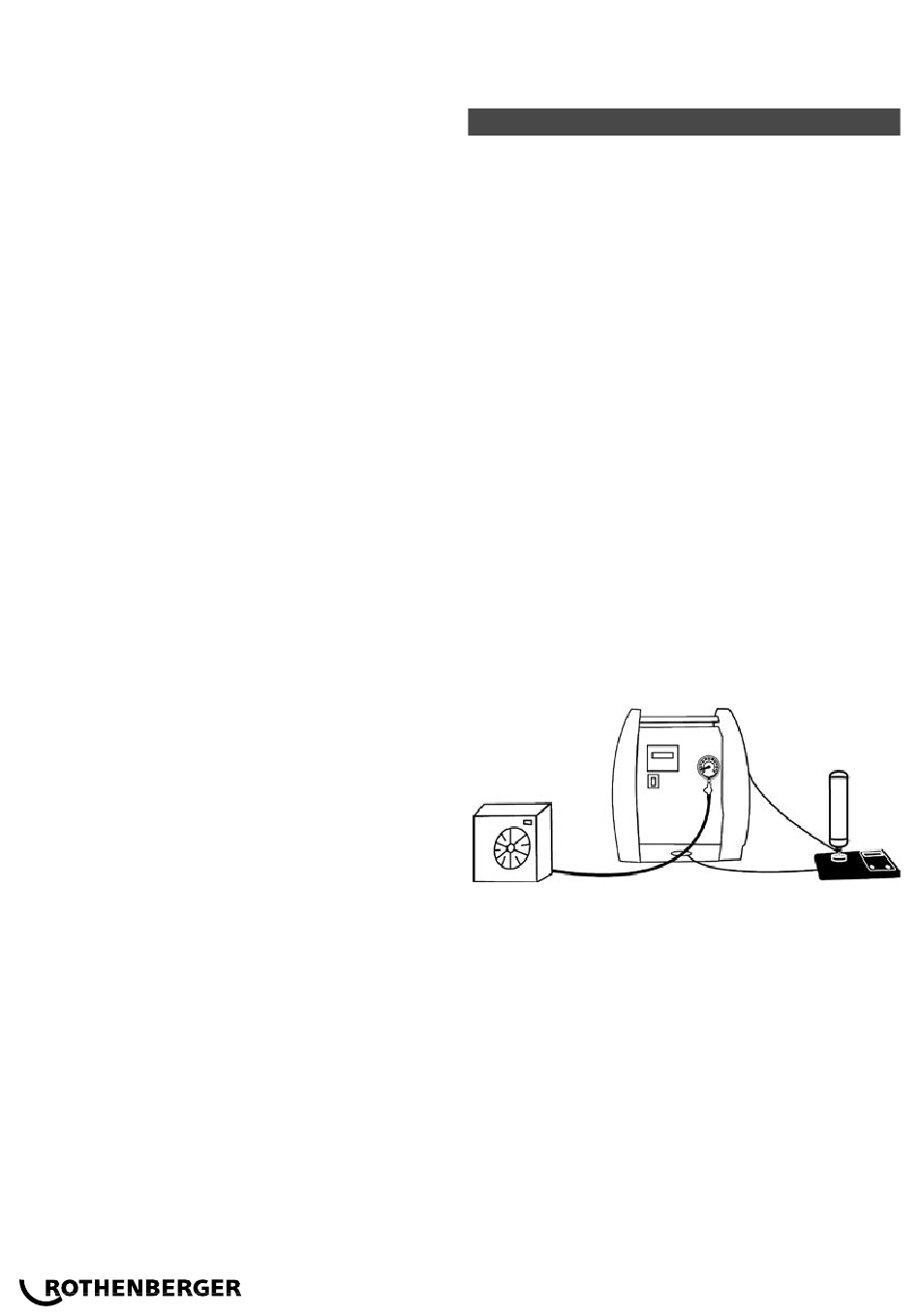

4.1.2 Ligação da unidade ROKLIMA PLUS 4F ao sistema
de A/C
- Colocar as balanças na horizontal, depois de desenrolar
completamente o cabo eléctrico.
- Colocar a botija no centro do prato da balança e ligar
o tubo capilar N.º 10 ao orifício de carga de líquido
da botija, através do redutor apropriado, incluído no
conjunto.
- Seleccionar o manómetro com a balança com o
refrigerante pretendido e ligá-lo à ligação n.º9
- Seleccionar o tubo flexível com as ligações adequadas
para o sistema em utilização e ligá-lo à ligação n.º1
- Ligar o tubo flexível ao sistema de A/C
4.2. Como utilizar o Painel de Controlo
Graças ao microprocessador e à balança electrónica, a
unidade ROKLIMA PLUS 4F é totalmente gerida através
de um sistema computorizado, e pode ser controlada
através dos botões do painel frontal. A unidade ROKLIMA
PLUS 4F possui um painel de controlo de tamanho
generoso para fácil leitura, mesmo com fracas condições
de luz, através do seu sistema de luz traseira; o painel de
controlo permite a leitura dos parâmetros interligados à
função seleccionada e, caso ocorra algum erro, assinala
o código de erro correspondente.
