INSTRUCCIONES DE USO Y MANTENIMIENTO
Los manómetros
La unidad ROKLIMA PLUS 4F está equipada con 3
manómetros (según modelo) de Ø80mm con diferentes
escalas de refrigerante, regulables en seco, con movimiento
frenado "Pulse Free" que elimina las vibraciones del índice
de lectura.
Los tubos flexibles
La unidad ROKLIMA PLUS 4F está equipada con 3
tubos flexibles (según modelo) de 2500 mm con válvula
intermedia.
Su flexibilidad asegura la máxima facilidad de conexión
en cualquier situación; están realizados para soportar las
presiones de trabajo de la instalación A/C y mantienen
intacta la sección de paso incluso cuando trabajan en
depresión.
La báscula
La unidad ROKLIMA PLUS 4F esta equipada con una
báscula electrónica de hasta 100 Kg.
El programador
La unidad ROKLIMA PLUS 4F esta equipada con un
programador de última generación que posibilita realizar
todas las operaciones de forma automática. Dispone de 4
botones y 2 led luminosos.
Además está equipado con indicador acústico y sistema de
menú interactivo en diferentes idiomas.
Soporte botella Refrigerante
La unidad ROKLIMA PLUS 4F está equipada con 3 soportes
(según modelo) para botellas de 1 Litro y 2,5 Litros:
- Adaptados para botellas de R410A, R407C y R22
El usuario deberá utilizar el soporte adecuado según el
refrigerante que vaya a utilizar
Otros componentes
Cada unidad esta compuesta por los siguientes
componentes:
- dos reducciones de 1/4"sae hembra x 5/16" sae macho
- un envase de aceite mineral para la bomba de vacío
33

4. Uso de la unidad ROKLIMA PLUS 4F

4.1 Preparación para el uso de la unidad ROKLIMA
PLUS 4F
4.1.1 Introducción del aceite en la bomba de vacío:
- Aflojar el tapón nº 6 de carga situado en la parte
superior de la bomba.
- Introducir aceite hasta conseguir el nivel indicado en la
mitad del visor de la bomba.
- Apretar nuevamente el tapón de carga.

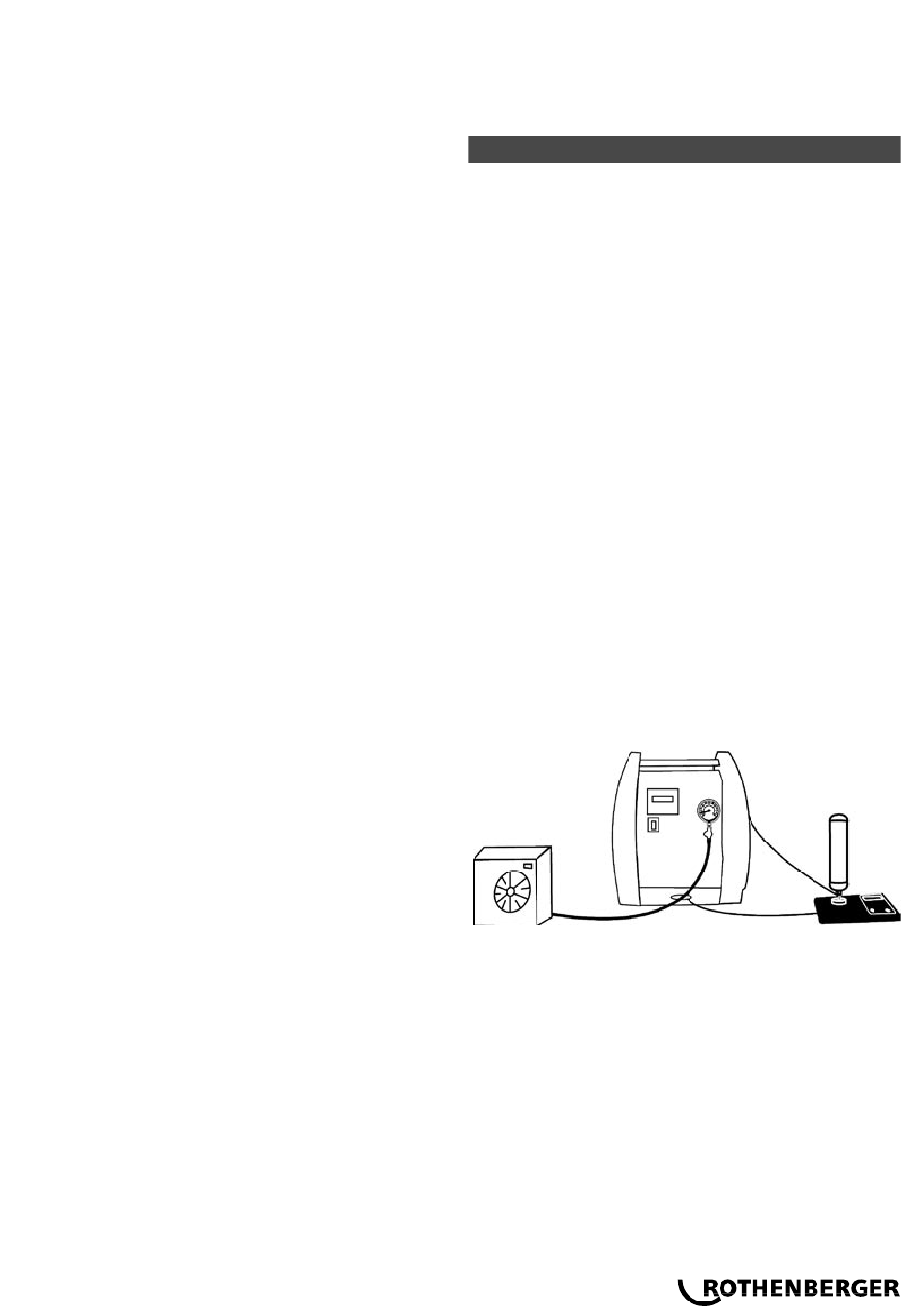

4.1.2 Conexión de la unidad ROKLIMA PLUS 4F en el
sistema A/C
- Poner la báscula en posición horizontal después de
haber desenrollado completamente el cable eléctrico.
- Poner la botella en el centro del plato de la báscula y
conectar el tubo capilar nº 10 a la toma de líquido de
la botella utilizando la reducción del conjunto enviado
apropiada.
- Buscar el manómetro con la escala del refrigerante
deseada y conectarlo al rácor nº 9
- Buscar el tubo flexible con las conexiones apropiadas al
sistema que vamos a trabajar y conectarlo a la conexión
nº 1
- Conectar el tubo flexible al sistema A/C
4.2. Manejo del Panel de control
Gracias al microprocesador y a la báscula electrónica, la
gestión de la unidad ROKLIMA PLUS 4F es completamente
computerizada y controlada mediante la botonera del
panel anterior. La unidad ROKLIMA PLUS 4F está dotada
de un panel de control de generosas dimensiones para
una lectura óptima incluso en condiciones precarias de
iluminación gracias al dispositivo back light; el panel de
control permite la lectura de los parámetros ligados a la
función seleccionada y, en el caso de producirse, señala
el código de los errores detectados.
