ISTRUZIONI D'USO E DI MANUTENZIONE
Pressostati
L'unità ROKLIMA PLUS 4F è munita di 3 pressostati da
Ø80mm (a seconda del modello) con diverse bilance di
refrigerante, regolate a secco, con movimento di frenata
"Senza impulsi" che mantiene libero da vibrazioni l'indice
di lettura.
Tubi flessibili.
L'unità ROKLIMA PLUS 4F è dotata di 3 tubi flessibili
da 2500 mm (a seconda del modello) con valvola
intermedia.
La loro flessibilità garantisce la connessione più agevole
possibile in ogni situazione; hanno la funzione di
sopportare pressioni di esercizio dall'impianto A/C e di
mantenere intatta la sezione del flusso anche quando si
lavora a bassa pressione.
Bilance
L'unità ROKLIMA PLUS 4F è dotata di lettura a bilancia
elettronica fino a 100 Kg.
Sistema di programmazione:
L'unità ROKLIMA PLUS 4F è dotata di un sistema di
programmazione d'avanguardia, che esegue tutte le
operazioni automaticamente. Presenta 4 pulsanti e 2 luci
a LED.
È dotato inoltre di indicatore acustico e di un menu
interattivo multilingue.
Supporto per la bombola del refrigerante
L'unità ROKLIMA PLUS 4F è dotata di 3 supporti (a seconda
del modello) per bombole da 1 litro e da 2,5 litri:
- Per bombole R410A, R407C e R22
L'utente deve usare il supporto adeguato, a seconda del
refrigerante in uso
Altri componenti
Ogni unità comprende i seguenti componenti:
- due riduttori femmina SAE da 1/4" x maschio SAE da
5/16"
- un recipiente di olio minerale per la pompa per vuoto.
4. Uso dell'unità ROKLIMA PLUS 4F
4.1 Preparazione dell'unità ROKLIMA PLUS 4F
4.1.1 Posizionamento dell'olio nella pompa per vuoto:
- svitare il tappo di riempimento n. 6 ubicato sulla parte
superiore della pompa.
- Riempire d'olio fino a raggiungere il livello indicato dal
segno a metà altezza sul visore della
pompa.
- Serrare di nuovo il tappo di riempimento.

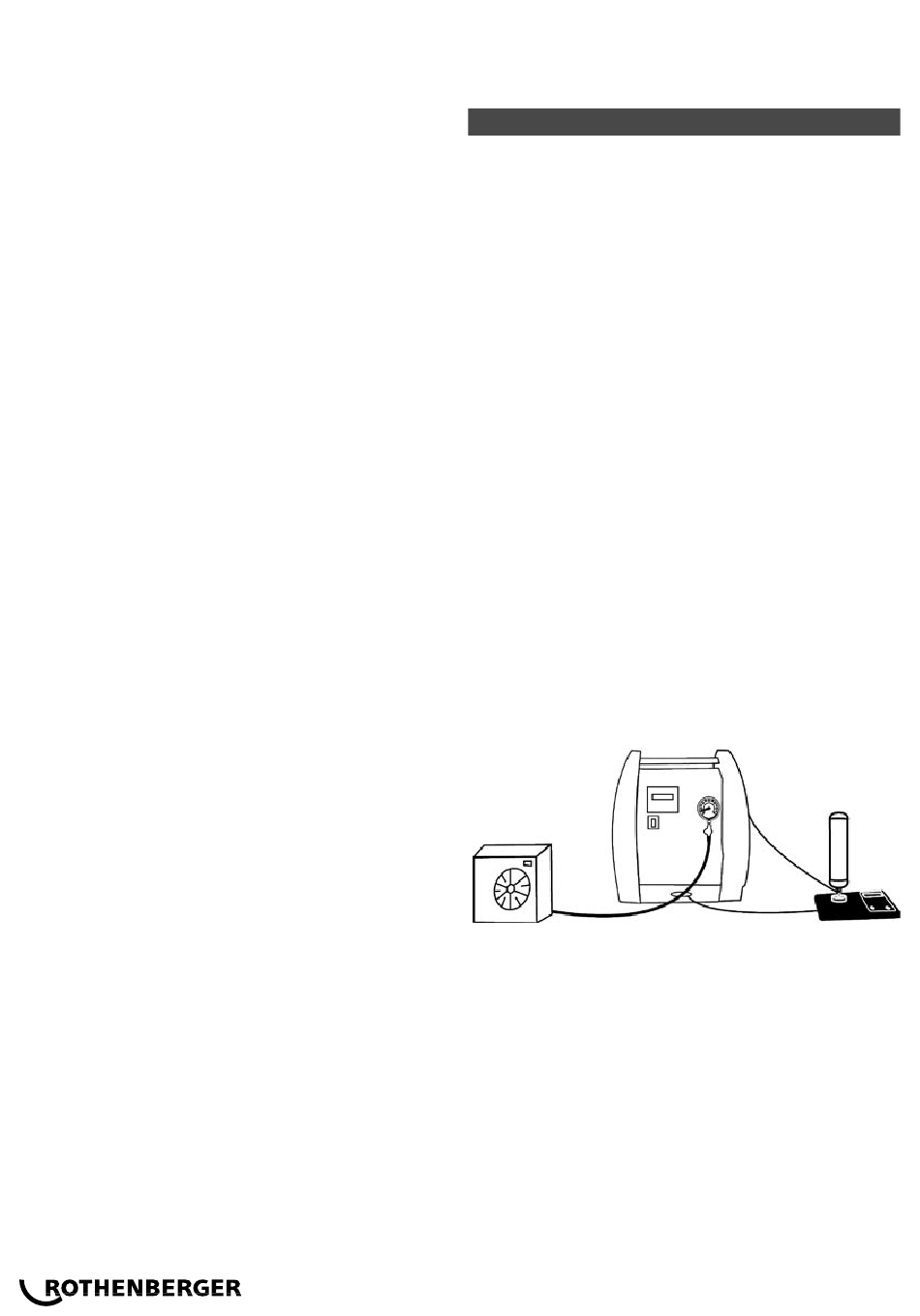

4.1.2 Collegamento dell'unità ROKLIMA PLUS 4F alla
rete CA
- Posizionare la bilancia in orizzontale, dopo aver svolto
completamente il cavo elettrico.
- Posizionare la bombola al centro del piatto delle
bilance e collegare il tubo capillare n. 10 alla bocca
di immissione dei liquidi, servendosi del riduttore
corrispondente incluso.
- Selezionare il pressostato con la bilancia per il
refrigerante desiderato e collegarlo all'accoppiamento
n.9
- Selezionare il tubo flessibile con le connessioni
appropriate per l'impianto su cui si lavora e collegarlo
alla connessione n.1
- Collegare il manicotto alla rete CA
4.2. Uso del pannello di controllo
Grazie al microprocessore e alla bilancia elettronica,
l'unità ROKLIMA PLUS 4F viene completamente gestita
da un sistema computerizzato e comandata mediante i
pulsanti del pannello frontale. L'unità ROKLIMA PLUS 4F
dispone di un pannello di controllo di grandi dimensioni
al fine di facilitare la lettura anche in condizioni di scarsa
luminosità, grazie al sistema di retroilluminazione. Il
pannello di controllo consente la lettura dei parametri
collegati alla funzione selezionata e, in caso di errore,
