13.10 Contacteur à trois axes continus et contacteur
Utilisateur (Fig. 13.5)
Les applications classiques sont les systèmes à commande
appui-tête.
Le dispositif comprend 3 ou 4 boutons de direction et un
contacteur Utilisateur et se branche à l'Omni via le connecteur
de type D à 9 voies. En outre, il est recommandé de brancher
à l'Omni un contacteur Utilisateur normalement fermé via la
prise Jack 3,5 mm. Ce contacteur, bien qu'identique d'un point
de vue fonctionnel à l'entrée du connecteur de type D à 9 voies,
est nécessaire pour garantir la tolérance de pannes du système,
avec arrêt d'urgence.

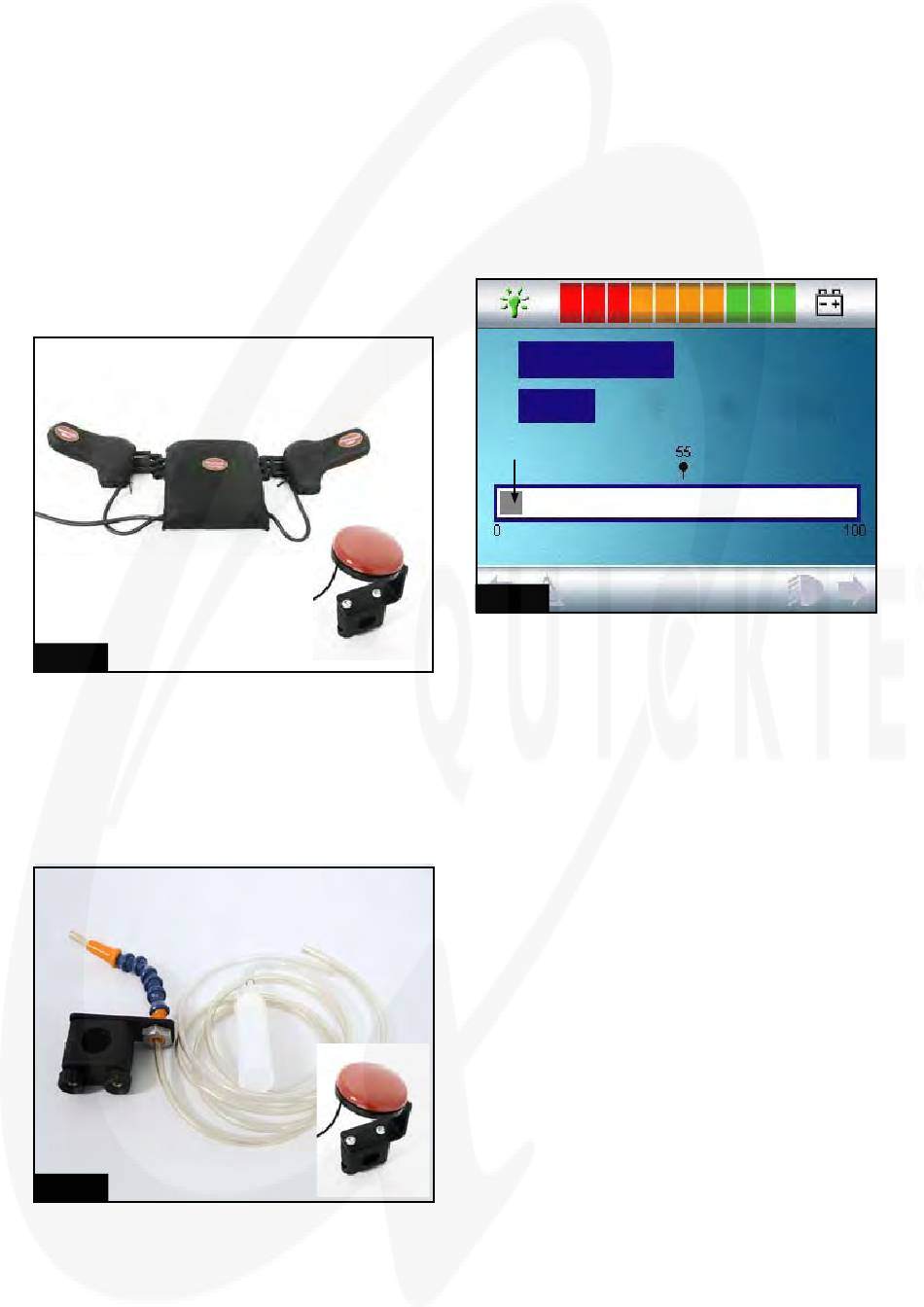

Fig. 13.5
13.11 Commande au souffle et contacteur Utilisateur
(Fig. 13.6)
Une commande au souffle se branche à l'Omni via la prise
pneumatique. En outre, il est recommandé de brancher à
l'Omni un contacteur Utilisateur via la prise Jack 3,5 mm. Ce
contacteur est destiné obtenir un système à tolérance de pannes
avec arrêt d'urgence.
Fig. 13.6
13.12 Calibrage de la commande au souffle (Fig. 13.7)
En présence d'une nouvelle commande au souffle ou si votre
commande actuelle nécessite d'être recalibrée, alors votre
professionnel de santé ou service après-vente procèdera à
la procédure de recalibrage suivante, de sorte que le module
Omni soit adapté à vos capacités physiques.
Un écran similaire à celui illustré ci-dessous apparaît (Fig.
13.7).
Inspiration
Légère
Zone neutre
Fig. 13.7
Inspiration légère
Inspiration légère apparaît en surbrillance en premier. Vous
devez maintenant prendre une série d'inspirations légères.
Après chaque inspiration, la pression s'affiche à l'écran sous
forme d'une ligne dans une échelle allant de 0 à 100. Ces
inspirations légères répétées produisent une 'plage' de valeurs.
Pendant la procédure, il peut être utile de ne pas regarder l'écran
afin d'éviter d'influencer vos inspirations en essayant d'aboutir
aux niveaux précédemment atteints. Une fois que vous êtes sûr
de pouvoir fournir une inspiration comprise dans cette plage,
le professionnel de la santé ou le service après-vente enregistre
cette plage et passe au paramètre suivant 'Inspiration forte'.
Inspiration forte
Vous devez maintenant prendre une série d'inspirations fortes
pour créer une nouvelle plage d'inspirations fortes. Plus l'écart
entre les valeurs d'inspiration légère et celles d'inspiration forte
est grand, mieux c'est. Pour aider l'Omni à faire la distinction
entre ces pressions, le professionnel de santé ou le service après-
vente déplace l'indicateur de seuil (Fig. 13.8, page ci-contre)
au centre de l'espace créé entre la valeur la plus élevée de
l'inspiration légère et la valeur la plus faible de l'inspiration
forte. Après avoir défini un seuil convenable, le professionnel
de santé ou le service après-vente enregistre la plage et met
Inspiration douce en surbrillance.
Page:33
Souffle
Forte Légère Forte
