13.6 Exemples de types d'unités de commande spéciales
utilisées avec le module Omni
L'Omni est compatible avec six types d'unités de commande
spéciales.

1. Joystick et contacteur Utilisateur

2. Contacteur à cinq boutons et contacteur Utilisateur

3. Trois axes proportionnels et contacteur Utilisateur

4. Contacteur à trois axes continus et contacteur Utilisateur
5. Commande au souffle et contacteur Utilisateur
6. Scanner à contacteur unique
Le contacteur Utilisateur permet de changer de profil et de
mode, d'activer la fonction d'arrêt d'urgence et de mettre le
module Omni en veille. Il est également possible d'utiliser la
plupart des unités de commande spéciales sans le contacteur
Utilisateur.
AVERTISSEMENT :
Sunrise Medical recommande d'utiliser un contacteur Utilisateur
normalement fermé. Si le professionnel de santé décide de
n'utiliser aucun contacteur ou un contacteur normalement
ouvert, il est responsable de cette décision. Sunrise Medical
décline toute responsabilité en cas de dommage découlant de la
non-utilisation d'un contacteur Utilisateur ou de l'utilisation d'un
contacteur autre que qu'un contacteur normalement fermé.

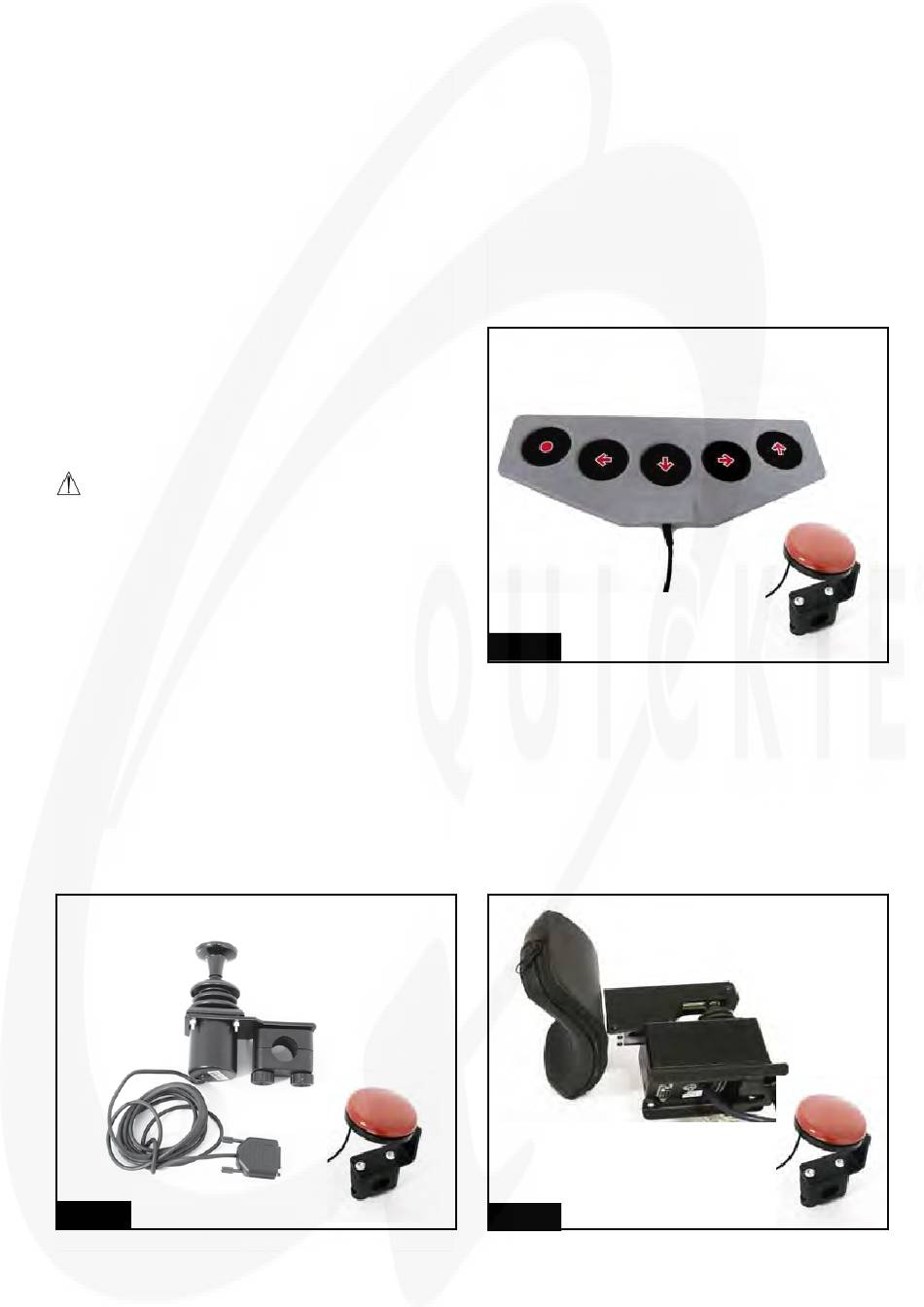

13.7 Joystick et Contacteur Utilisateur (Fig. 13.2)
Les applications classiques sont Commande au menton,
Commande au pied ou Joystick à forte/légère force de
commande.
Le dispositif se compose d'un joystick inductif PG Drives
Technology ou Flightlink qui se branche à l'Omni via le
connecteur de type D à 9 voies. En outre, un contacteur
Utilisateur est nécessaire et se branche à l'Omni via la prise
Jack 3,5 mm.
Fig. 13.2
13.8 Contacteur à cinq boutons et contacteur Utilisateur
(Fig. 13.3)
Les applications classiques sont les contacteurs Tash Penta ou
produits d' A SL et de Switch-it.
Le dispositif comprend 4 boutons de directions et un contacteur
Utilisateur et se branche à l'Omni via le connecteur de type D
à 9 voies. En outre, il est recommandé de brancher à l'Omni
un contacteur Utilisateur normalement fermé via la prise Jack
3,5 mm. Ce contacteur, bien qu'identique d'un point de vue
fonctionnel à la cinquième entrée du connecteur de type D à
9 voies, est nécessaire pour garantir la tolérance de pannes du
système, avec arrêt d'urgence.
Fig. 13.3
13.9 Trois axes proportionnels et contacteur Utilisateur
(Fig. 13.4)
Les applications classiques sont les Commandes appui-tête
équipées d'un joystick.
Le dispositif se compose d'un joystick inductif PG Drives
Technology ou Flightlink qui se branche à l'Omni via le
connecteur de type D à 9 voies. En outre, un contacteur
Utilisateur est nécessaire et se branche à l'Omni via la prise
Jack 3,5 mm.
Fig. 13.4
