3.1
Modules de joystick R-net
Le système de commande R-net a deux versions de modules de
joystick, l'une avec écran LCD (Fig. 3.3) et l'autre avec boutons
DEL (Fig. 3.5). La plupart des commandes sont communes aux
deux versions, avec cependant certaines variations. Chacune
des commandes est décrite dans cette section.
3.2
Affichage LCD pour le module du joystick
(Fig. 3.3)
3.3
Bouton Marche/Arrêt
Le bouton Marche/Arrêt met les composants électroniques du
système de commande sous tension, lesquels alimentent ensuite
les moteurs du fauteuil roulant. N'utilisez pas le bouton Marche/
Arrêt pour immobiliser le fauteuil, sauf en cas d'urgence. (Ceci
aurait pour effet de réduire la durée de vie des composants
électroniques de votre fauteuil).
3.4
Bouton de klaxon
Le klaxon retentit tant que le bouton est maintenu enfoncé.
3.5
Bouton de réduction de la vitesse
Ce bouton baisse la valeur de la vitesse maximale.
3.6
Bouton d'augmentation de la vitesse
Ce bouton augmente la valeur de la vitesse maximale.
3.7
Bouton Mode
Le bouton Mode permet à l'utilisateur de naviguer à travers les
modes de fonctionnement disponibles. Les modes disponibles
dépendent de la programmation et des divers périphériques
auxiliaires branchés au système de commande.
3.8
Bouton Profil
Le bouton Profil permet à l'utilisateur de naviguer à travers
les profils de fonctionnement disponibles. Le nombre de
profils disponible dépend de la programmation du système de
commande.
3.9
Bouton et voyant LED des feux de détresse
Ce bouton active et désactive les feux de détresse du fauteuil.
Appuyez sur le bouton pour allumer les feux de détresse et
ré-appuyez dessus pour les éteindre.
Lorsqu'ils sont activés, le voyant LED des feux de détresse et
le voyant LED des clignotants du fauteuil clignotent de façon
synchronisée.
3.10
Bouton et voyant LED des feux d'éclairage
Ce bouton active et désactive les feux d'éclairage du fauteuil.
Appuyez sur le bouton pour allumer les feux d'éclairage et
ré-appuyez dessus pour les éteindre.
Lorsque les feux sont allumés, le voyant LED correspondant
s'allume.
3.11
Bouton et voyant LED du clignotant gauche
Ce bouton active et désactive le clignotant gauche du fauteuil.
Appuyez sur le bouton pour activer le clignotant et ré-appuyez
dessus pour le désactiver.
Lorsque le clignotant gauche est activé, le voyant LED
correspondant clignote.
3.12
Bouton et voyant LED du clignotant droit
Ce bouton active et désactive le clignotant droit du fauteuil.
Appuyez sur le bouton pour activer le clignotant et ré-appuyez
dessus pour le désactiver.
Lorsque le clignotant droit est activé, le voyant LED
correspondant clignote.
3.13
Prise Jack du commutateur externe de Marche/
Arrêt
Permet à l'utilisateur d'allumer et d'éteindre le système de
commande à l'aide d'un dispositif externe, comme un contacteur
Tash.
3.14
Prise Jack du commutateur externe de profil (Fig.
3.2 et 3.4)
Une prise Jack stéréo permet de brancher (avec un adaptateur
adéquat) deux contacteurs ou boutons externes. La fonction de
ces contacteurs ou boutons est programmable.
Veuillez contacter le service après-vente.

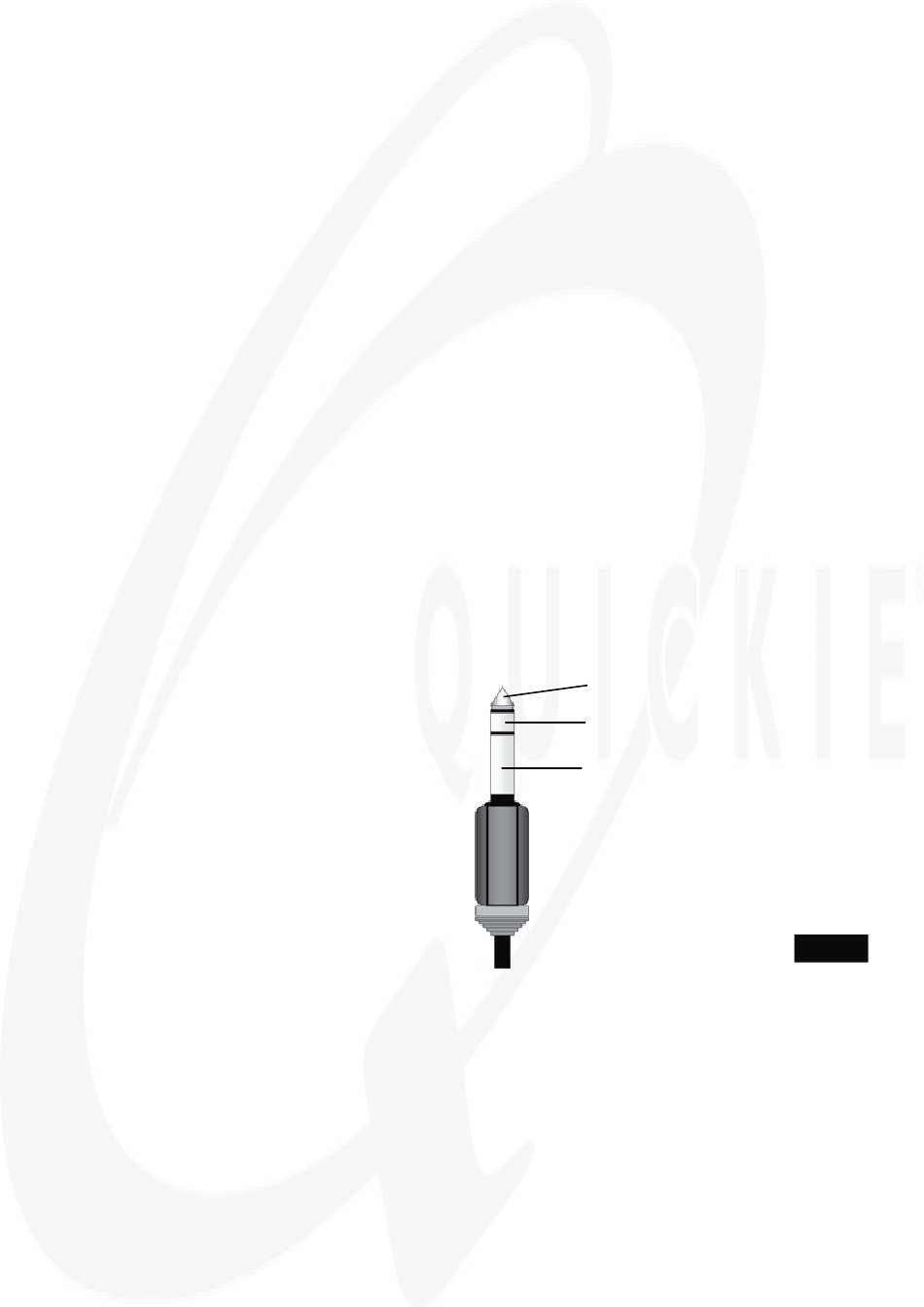

Les détails de branchement de la prise stéréo sont illustrés à la
figure ci-dessous.
Prise Jack 1 externe de profil
Prise Jack 2 externe de profil
Commun
Si le système de commande est configuré pour un
fonctionnement en Conduite verrouillée ou en Vérin verrouillé,
alors la polarité de la prise Jack 1 externe de profil sera inversée
pour obtenir une connexion à sécurité intégrée pour un bouton
d'arrêt d'urgence.
Le module de joystick est fourni avec des bouchons en
caoutchouc qu'il faut insérer dans les prises lorsque aucun
dispositif externe n'est branché.
Pour des informations complètes sur les fonctions des écrans
LED, veuillez vous reporter au
chapitre 4
Page:3
