12 Présentation du système R-Net Omni
12.1
Introduction
Omni est une interface universelle de commande spéciale qui
reconnaît les signaux provenant de nombreux autres types
d'unités de commande spéciales et les traduit en commandes
compatibles avec le système de commande R-net.
12.2 Commandes et connexions

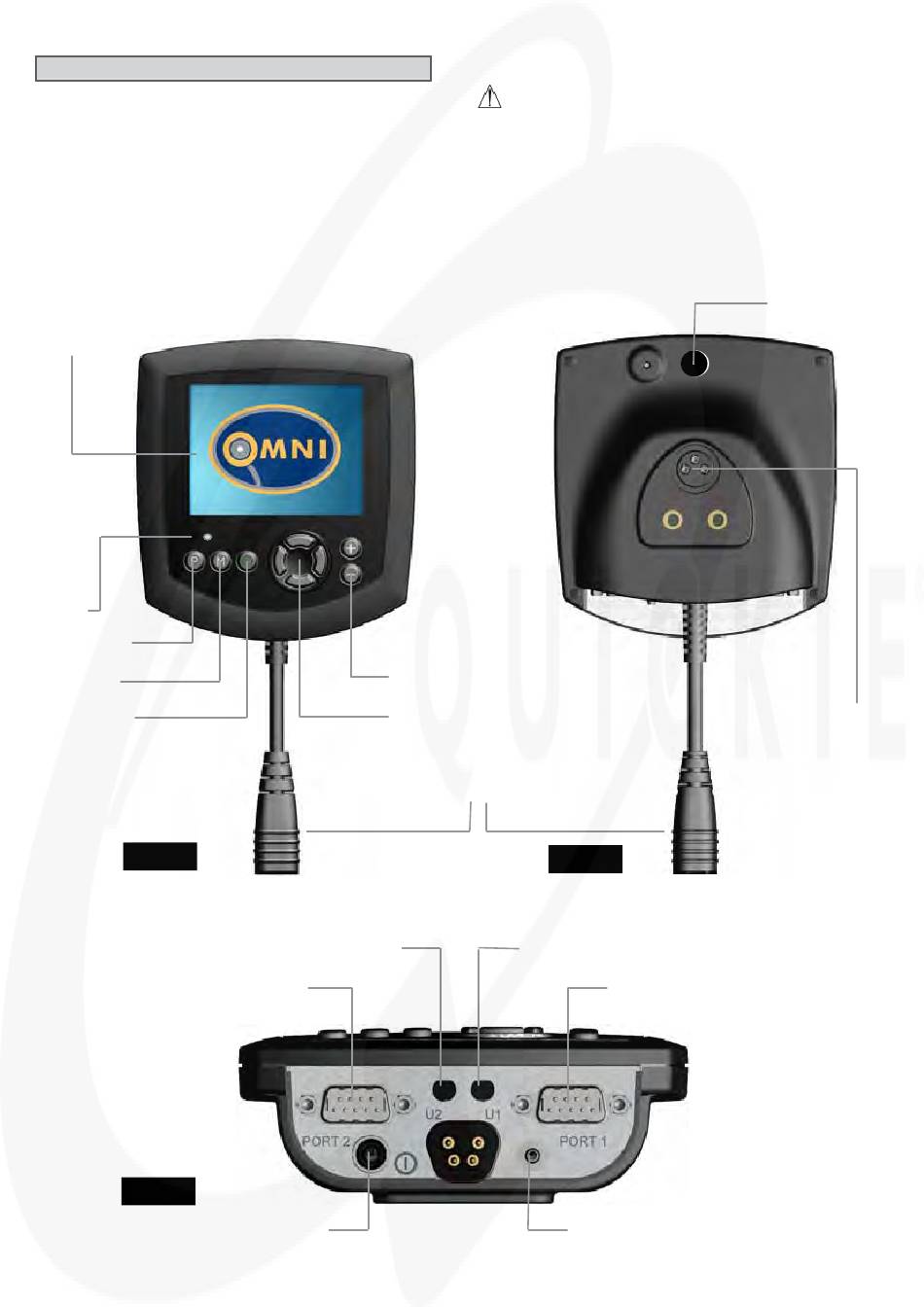

Les schémas ci-dessous illustrent les commandes et connexions
de l'Omni (Fig. 12.0, 12.1, 12.2).
Ecran LCD
Récepteur
Profil
Mode
Marche/Arrêt
Fig. 12.0
Port 2 - Type D
Fig. 12.2
Prise Jack d'entrée externe
Marche/Arrêt
Seuls les professionnels de la santé ayant une connaissance
approfondie des systèmes de commandes électroniques R-net
sont habilités à effectuer la programmation et le diagnostic. Une
programmation incorrecte peut résulter en une configuration
dangereuse pour l'utilisateur du fauteuil. Sunrise Medical
décline toute responsabilité en cas de dommage découlant de
la modification de la programmation du système de commande
effectuée en usine.
+/-
Navigation
Câble de communication
Prise Jack Utilisateur 2
Page:29
AVERTISSEMENT :
Prise Jack Utilisateur 1
Fig. 12.1
Prise Jack Utilisateur 1
Port 1 - Type D
Port de la commande au
souffle
Emetteur
Prise de recharge
