15 Ecran Lcd Du Module Omni; Informations Affichées Sur L'écran Lcd; (Fig. 15.7) - Sunrise Medical R-Net Quickie Notice D'utilisation

Fig. 15.0
1
Fig. 15.1
Fig. 15.2
ARRÊT
Fig. 15.3
ARRÊT
Fig. 15.4
ARRÊT
Fig. 15.5
Intérieur-Conduite
Fig. 15.6
MARCHE
AVANT
Fig. 15.7
15.1
Les informations de cette section viennent compléter celles
contenues au chapitre 4. Pour une description complète de tous
les graphiques de l'écran LCD, reportez-vous au chapitre 4 et
utilisez-le conjointement à cette section.
15.2
15.3
Si le module Omni a été configuré pour accepter 2 appareils de
commande, celui qui a le contrôle est identifié :
1 – Port 1 2 – Port 2
15.4
15.5
L'icône du clignotant clignote lorsque le clignotant associé est
MARCHE
activé.
Les icônes des clignotants ne sont visibles que si le module
d'éclairage/d'assise est branché sur le système.
15.6
MARCHE
L'icône des feux de détresse et les icônes des clignotants
clignotent lorsque les feux de détresse sont activés.
Les icônes des feux de détresse ne sont visibles que si le module
d'éclairage/d'assise est branché sur le système.
MARCHE
15.7
L'icône des feux d'éclairage s'allume lorsque les feux ont été
allumés.
Les icônes des feux d'éclairage ne sont visibles que si le module
d'éclairage/d'assise est branché sur le système.
15.8
15.9
L'indicateur de direction n'est visible que si le module Omni a
été configuré pour fonctionner avec une unité de commande
spéciale proportionnelle à trois axes. Reportez-vous aux
sections 13.9 et 13.10.
MARCHE
ARRIERE
Page:42

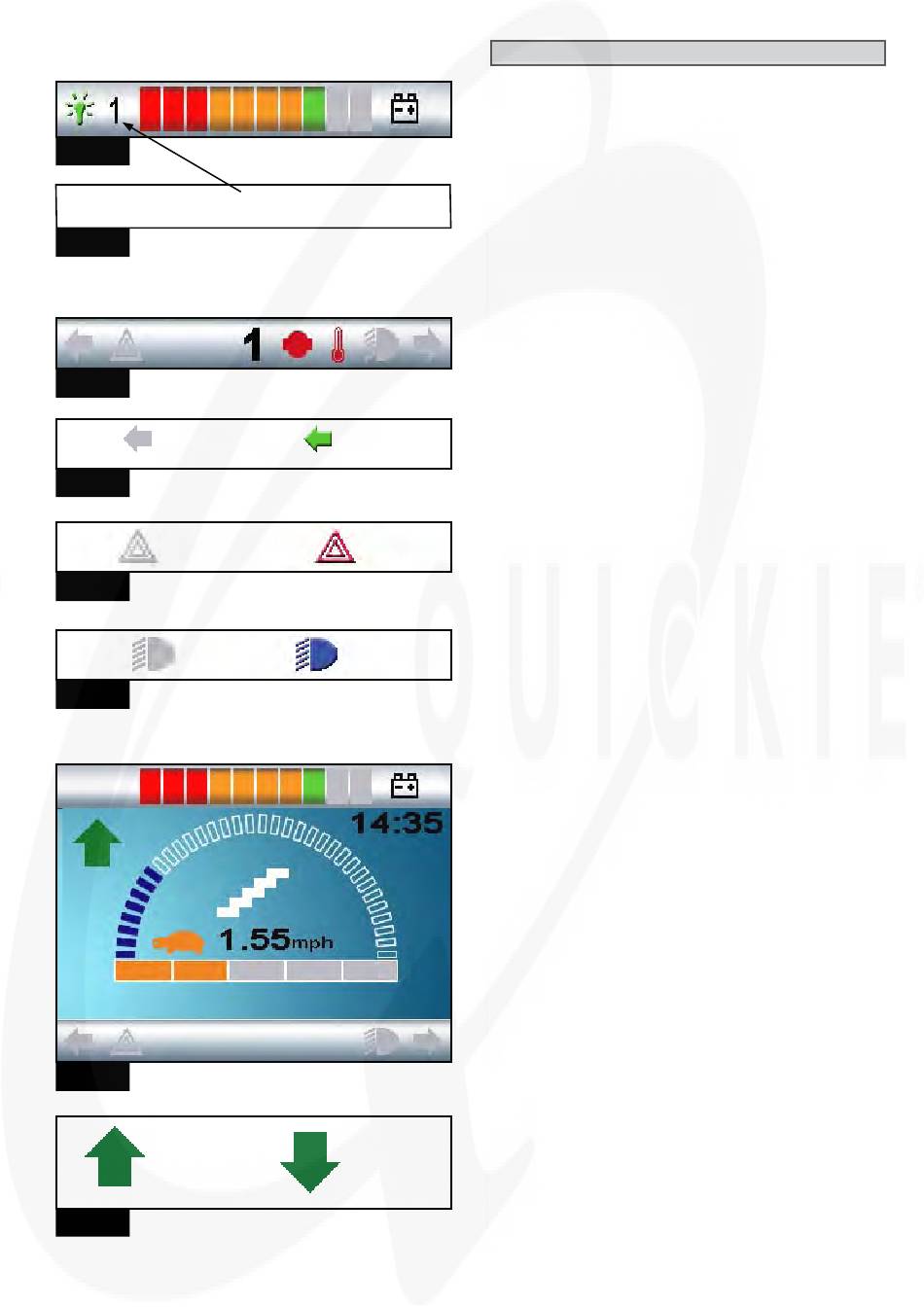

15 Ecran LCD du module Omni

Informations affichées sur l'écran LCD
Barre du haut (Fig. 15.0)
Identifiant du port (Fig. 15.1)
Barre du bas (Fig. 15.2)
Icônes des clignotants (Fig. 15.3)
Icône des feux de détresse (Fig. 15.4)
Icône des feux d'éclairage (Fig. 15.5)
Zone de l'écran principal (Fig. 15.6)
Indicateur de direction sélectionnée (Fig. 15.7)
