2 − Description du CD-RW901SL
V Entrée/sortie DIGITAL COAXIAL (IN, OUT) Ces 2
prises cinch (RCA) reçoivent et produisent le signal
audio numérique au standard grand public SPDIF.
W Entrée/Sortie DIGITAL OPTICAL (IN, OUT) Ces
deux connecteurs TOSLINK reçoivent et produisent
le signal audio numérique par fibre optique.
X Entrée/Sortie DIGITAL (AES/EBU) (IN, OUT) Ces
deux connecteurs XLR acceptent et produisent
l'audio numérique au format professionnel standard.
Y Entrée ANALOG (BALANCED) (L, R) Ces connec-
teurs XLR symétriques acceptent les signaux audio
analogiques à +4 dBu venant d'unités ainsi équi-
pées. Le câblage est : 1 = masse, 2 = point chaud,
3 = point froid.
Z b Commandes ATT gauche et droite Utilisez un
petit tournevis cruciforme pour tourner ces atténua-
teurs afin de réduire le niveau de sortie analogique
symétrique gauche ou droite. La plage de réglage
atteint -10 dB.

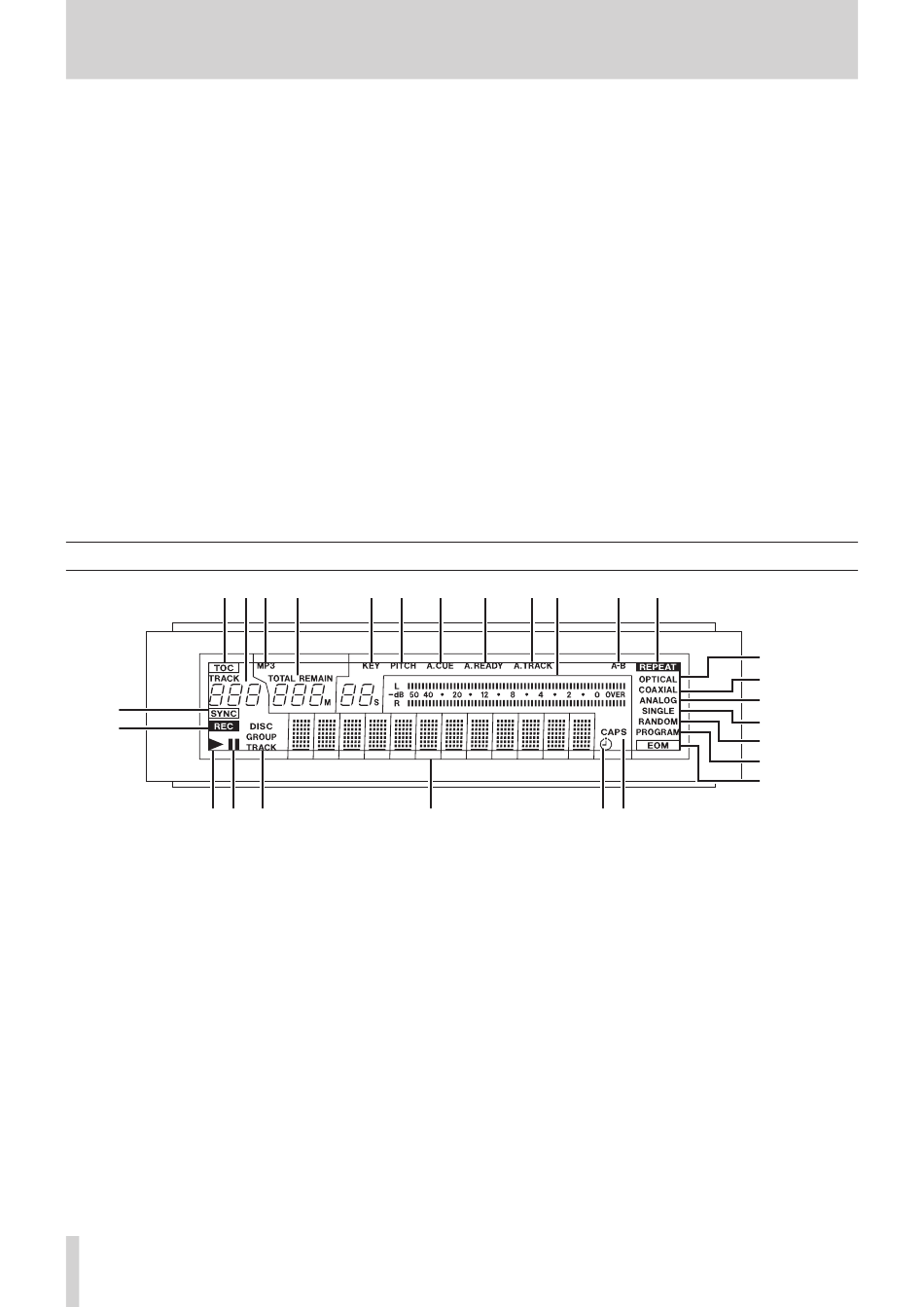

Afficheur
@
#
R
T
DF G
Cet afficheur donne divers types d'informations fonc-
tionnelles sur le CD, le mode opératoire de la platine et
le statut de menu.
g TOC S'allume en rouge quand un disque chargé
contient une table des matières (TOC ou Table Of
Contents).
h Affichage de numéro de plage Durant la lecture
ou la sélection, le numéro de plage est affiché.
Quand la lecture incrémentielle est activée et en
mode de lecture ou d'attente de lecture, l'indicateur
TRACK clignote.
i MP3 Ce témoin s'allume quand un disque MP3 est
dans la platine.
j Compteur Selon le mode d'affichage temporel, TO-
TAL ou REMAIN est allumé. Le compteur donne des
indications en minutes (trois chiffres) et secondes
(deux chiffres).
1
TASCAM CD-RW901SL
$
%
^
&
H
a Sortie ANALOG (BALANCED) (L, R) Ces connec-
teurs XLR symétriques produisent les signaux audio
analogiques à +4 dBu à destination d'unités ainsi
équipées. Le câblage est : 1 = masse, 2 = point
chaud, 3 = point froid.
c Prise CONTROL (RS-232C) I/O Il est possible
d'obtenir une commande série compatible RS-232C
depuis un PC externe.
d Prise CONTROL (parallèle) I/O Utilisez ce connec-
teur D-sub 15 broches pour relier cet appareil à des
unités ainsi équipées, permettant le contrôle du CD-
RW901SL. Le brochage de ce connecteur est décrit
dans "Connexions " en page 9.
e Prise REMOTE IN Branchez ici la télécommande
RC-RW901SL fournie.
f Prise d'entrée secteur Branchez ici le câble
d'alimentation fourni.
*
(
) Q
JK
k KEY S'allume quand la fonction de contrôle de
transposition est en service.
l PITCH S'allume quand la fonction de commande
de hauteur est en service.
m A.CUE S'allume quand la fonction Auto Cue est ac-
tivée.
n A.READY S'allume quand la fonction Auto Ready
est activée.
o A. TRACK S'allume quand la fonction de séparation
automatique de plages (Auto Track) est en service.
p Indicateur de niveau Affiche le niveau de lecture
ainsi que le niveau entrant de l'appareil source.
q A-B S'allume quand la fonction de lecture en boucle
A-B est en service.
Clignote aussi jusqu'à ce qu'un "point B" soit pro-
grammé.
W
E
Y
U
I
O
P
A
S
