N'utilisez jamais de disques avec stabilisateur ou de disques imprimables
L'emploi avec ce lecteur de stabilisateurs de CD du
commerce ou de disques enregistrables imprimables
endommagera le mécanisme et entraînera des mauvais
fonctionnements.
Prenez garde à la condensation
Si l'équipement (ou un CD) est passé du froid au
chaud ou utilisé après un brusque changement de
température, il existe un risque de condensation. La
vapeur d'eau contenue dans l'air peut se condenser sur
Connexions
Ce qui suit doit être pris en compte lorsque l'on
connecte l'appareil à d'autres équipements.
Il est possible de raccorder simultanément les
entrées DIGITAL COAXIAL IN, DIGITAL OPTICAL
IN, DIGITAL IN (AES/EBU) et ANALOG IN (L, R)
symétriques ou asymétriques à un autre équipement.
Toutefois, l'appareil ne peut recevoir des signaux que
d'une seule entrée numérique à la fois.
La prise d'entrée actuellement sélectionnée est indiquée
à l'écran.
Câblage des broches de contrôle
Les broches du connecteur CONTROL I/O (parallèle)
de la face arrière (voir "Face arrière" en page 11) sont:
Pin
Fonction
1
Sortie TALLY arrêt
2
Sortie TALLY enregistrement
3
Entrée saut (avant)
4
Entrée saut arrière
5
Sortie TALLY message de fin
6
Entrée enregistrement
7
Entrée CALL
8
Masse
9
Sortie TALLY lecture
10
Sortie TALLY prêt
11
Démarrage/arrêt par fader
12
Entrée stop
13
Entrée lecture
14
Entrée prêt
a
15
+5V
a. Le courant maximum fourni par cette prise est 50 mA.
1 − Introduction
NOTE
N'utilisez jamais de disques équipés d'un stabilisateur. L'
adhésif résiduel peut provoquer un collage du disque sur
le mécanisme du CD-RW901SL. Si tel est le cas, faites
appel à un technicien compétent pour retirer le disque.
les mécanismes internes et rendre le fonctionnement
normal impossible. Pour éviter ce phénomène ou s'il
se produit malgré tout, laissez l'appareil en marche une
heure ou deux, puis éteignez-le et rallumez-le.
Les signaux audio de l'unité sont délivrés simultanément
via les prises ANALOG OUT, DIGITAL COAXIAL OUT,
DIGITAL OPTICAL OUT et DIGITAL OUT (AES/EBU)
(mais pas par les sorties numériques en mode arrêt). La
prise de sortie actuellement sélectionnée est indiquée à
l'écran
Les signaux de témoins sont à collecteur ouvert avec
un courant maximum de 50 mA. Les signaux d'en-
trée sont actifs si en position basse (terre) pendant
≥ 30 ms.

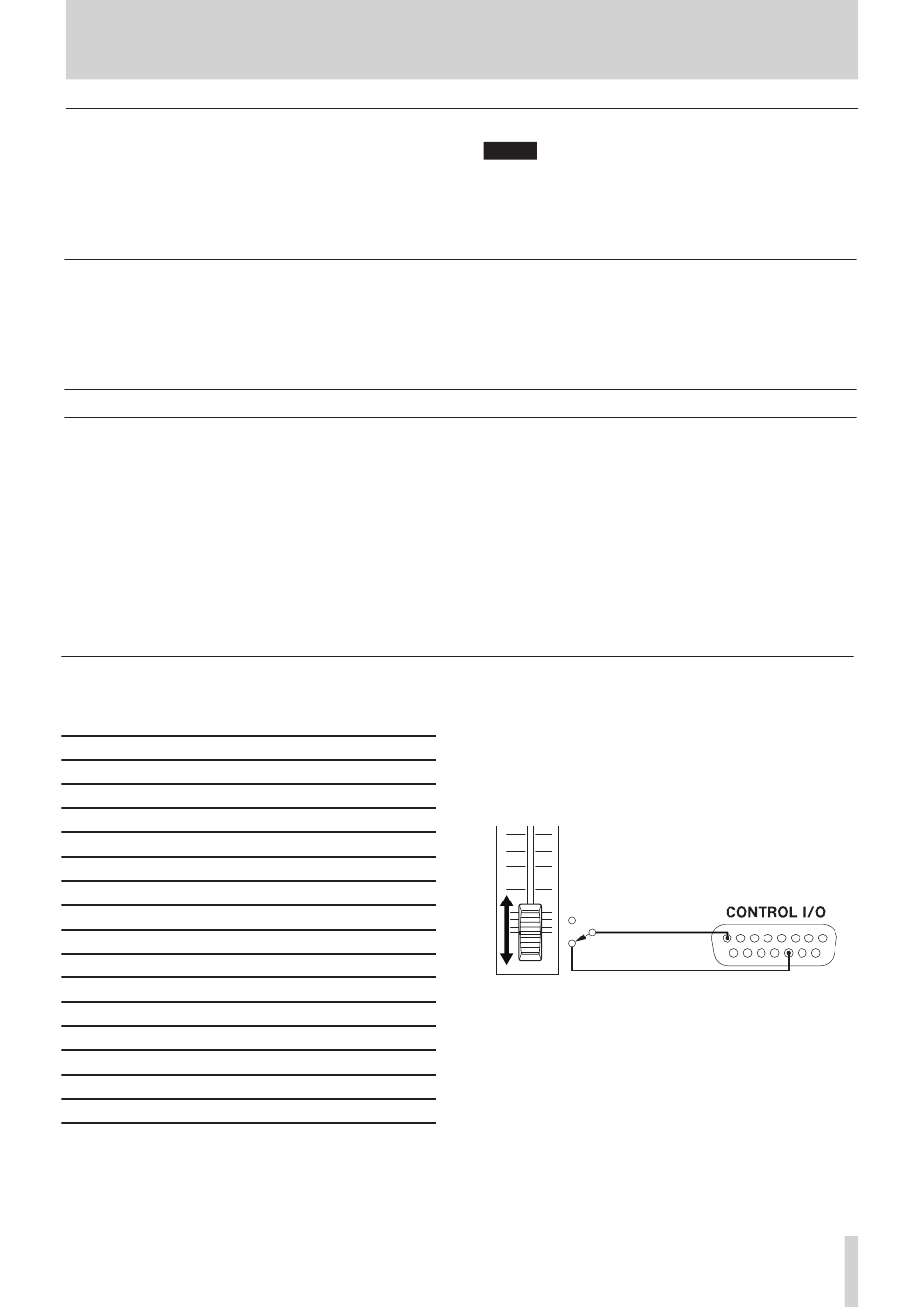

Il faut câbler une commande de démarrage arrêt par
fader selon le schéma ci-dessous :
Arrêt
Broche 8: Masse
Démarrage
Broche 11
Démarrage/arrêt par fader
TASCAM CD-RW901SL
