Défaut et Alarme couvre les défauts entraînant
une alarme.
Avertissement couvre les défauts entraînant un
Nota
avertissement.
Lubrifier couvre uniquement un cas individuel.
Pour la distinction entre alarme et avertissement,
voir paragraphe 9.1.3 Indications de défaut.
Pour plus d'informations, voir paragraphe 16. Voyants d'indica-
tion et relais de signal.

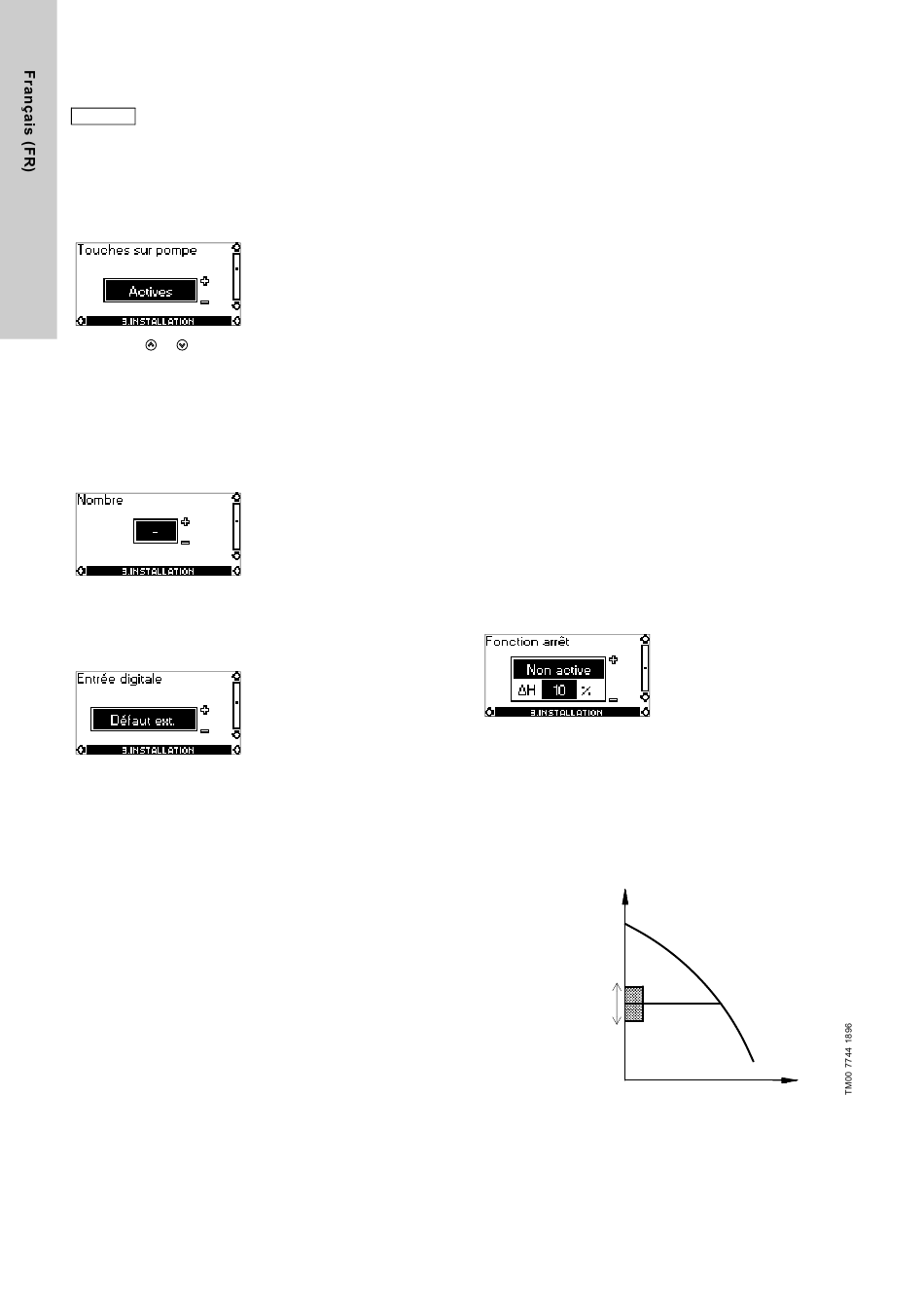

9.3.5 Touches de la pompe

Les touches et situées sur le panneau de commande
peuvent être réglées sur :
• Actives
• Non actives.
Lorsque réglée sur Non actives (verrouillée), les touches ne sont
pas actives. Régler les touches sur Non actives si la pompe doit
être contrôlée via un système de régulation externe.
9.3.6 Numéro de la pompe
Un numéro entre 1 et 64 peut être attribuée à la pompe. Dans le
cas d'une communication bus, un numéro doit être attribuée à
chaque pompe.
9.3.7 Entrée digitale
L'entré digitale de la pompe (borne 1, fig. 4, 7 ou 12) peut être
réglée sur des fonctions différentes.
Sélectionner l'une des fonctions suivantes :
• Min. (courbe mini)
• Max. (courbe maxi)
• Défaut ext. (défaut externe)
•
Flussostat
• Marche à sec (à partir d'un capteur externe)
(sólo bombas trifásicas).
La fonction sélectionnée est active en fermant le contact entre
les bornes 1 et 9, 1 et 10 ou 1 et 11. Voir figs. 4, 7 et 12.
Voir aussi paragraphe 12.2 Entrée digitale.
22
Min. :
Lorsque l'entrée est activée, la pompe fonctionnera selon la
courbe mini.
Max. :
Lorsque l'entrée est activée, la pompe fonctionnera selon la
courbe maxi.
Défaut ext. :
Lorsque l'entrée est activée, une horloge sera mise en route.
Si l'entrée est activée pendant plus de 5 secondes, la pompe
sera arrêtée et un défaut sera indiqué. Si l'entrée est désactivée
pendant plus de 5 secondes, la condition de défaut cessera et la
pompe peut uniquement être redémarrée manuellement en
remettant à zéro l'indication de défaut.
Flussostat :
Lorsque cette fonction est sélectionnée, la pompe sera arrêtée
lorsque un débit-mètre connecté détecte un débit trop faible.
Il est uniquement possible d'utiliser cette fonction si la pompe est
connecté à un capteur de pression.
Si l'entrée est activée pendant plus de 5 secondes, la fonction
arrêt incorporée dans la pompe sera valide. Voir paragraphe
9.3.8 Fonction d'arrêt.
Marche à sec (sólo bombas trifásicas) :
Lorsque cette fonction est sélectionnée, un manque de pression
d'entrée ou une fuite d'eau peut être détecté. Ceci nécessite l'uti-
lisation d'un accessoire, tel que :
• le détecteur de marche à sec de Grundfos type Liqtec
• un capteur de pression installé du côté aspiration d'une
pompe
• un interrupteur à flotteur installé du côté aspiration d'une
pompe.
Lorsqu'un manque de pression d'entrée ou une fuite d'eau est
détecté (Marche à sec), la pompe sera arrêtée. La pompe ne peut
pas redémarrée tant que l'entrée est activée.
9.3.8 Fonction d'arrêt
La fonction arrêt peut être réglée sur ces valeurs :
• Active
•
Non active.
Lorsque la fonction arrêt est active, la pompe sera arrêtée pour
des débits très faibles. Les causes sont les suivantes :
• éviter un échauffement non nécessaire du liquide pompé
• réduire l'usure des garnitures mécaniques
• réduire le bruit du fonctionnement.
H
Pression d'arrêt
ΔH
Pression
de démarrage
Fig. 27 Différence entre les pressions de démarrage et d'arrêt
(ΔH)
ΔH est pré-réglé en usine à 10 % du pont de consigne actuel.
ΔH peut être réglé dans une plage de 5 % à 30 % du point de
consigne actuel.
®
Q
