Conexión de equipos periféricos
■ Conexión cuando esté instalada la placa
PN-ZB02 (opcional)
La placa de expansión PN-ZB02 (opcional) permite el uso de
terminales de conexión adicionales.
8. Terminal de entrada PC/AV DVI-D
• Establezca DVI de INPUT SELECT <SELECCIÓN DE
ENTRADA> en el menú OPTION <OPCIONES> de
acuerdo con el dispositivo que desea conectar.
• Seleccione el terminal de entrada de audio que se
utilizará en PC DVI-D o AV DVI-D de AUDIO SELECT
<SELECCIÓN DE AUDIO> en el menú OPTION
<OPCIONES>.
9. Terminal de salida PC/AV DVI-D
• El vídeo de la entrada PC/AV DVI-D puede enviarse a un
dispositivo externo.
• La salida de vídeo codificado HDCP requiere un
dispositivo externo compatible con HDCP.
• Este terminal permite la conexión en cadena de hasta 5
monitores.
CONSEJOS
• La longitud de los cables de señal y el entorno circundante
podrían afectar a la calidad de imagen.
• La pantalla podría no visualizarse correctamente si se usan
terminales distintos de PC DVI-D/AV DVI-D para el modo
de entrada. En este caso, apague todos los monitores
conectados en serie y, a continuación, enciéndalos de nuevo.
• Cuando se conecten monitores en serie, establezca AUTO INPUT
CHANGE <CAMBIO ENTRADA AUTOMÁTICO> en OFF <NO>.
• La salida de vídeo estará desactivada en los casos siguientes:
Cuando el modo de entrada sea PC HDMI/AV HDMI
Cuando PIP SOURCE <PIP FUENTE> del menú PIP/PbyP
esté establecida en PC HDMI o AV HDMI
Cuando la alimentación esté apagada
Cuando el monitor esté en el modo de espera de señal de
entrada
10. Terminal de LAN
• Podrá controlar el monitor desde un PC en una red
conectando un cable de LAN de venta en comercios entre
este terminal y la red.
11. Terminales de altavoces externos
• Asegúrese de utilizar altavoces externos con una impedancia
de 6 Ω o más y una entrada nominal de al menos 10 W.
1
Aprox. 10cm
1. Acople una clavija para cables de altavoces (incluida
con la placa PN-ZB02) al extremo del cable de altavoces
conectado al monitor.
2. Empujando la patilla, inserte la punta del cable.
3. Libere la patilla.
CONSEJOS
• Asegúrese de conectar los terminales + y - y los altavoces
izquierdo y derecho correctamente.
• Evite cortocircuitar los terminales + y -.
12. Terminales de entrada Audio1
13. Terminales de entrada Audio2
• Εstablezca el terminal de entrada de audio que se
utilizará en cada modo de entrada en AUDIO SELECT
<SELECCIÓN DE AUDIO> en el menú OPTION
<OPCIONES>.
14. Terminales de entrada PC RGB
• Establezca BNC de INPUT SELECT <SELECCIÓN DE
ENTRADA> en el menú OPTION <OPCIONES> en PC
RGB cuando utilice los terminales de entrada PC RGB.
• Seleccione el terminal de entrada de audio que se
utilizará en PC RGB de AUDIO SELECT <SELECCIÓN
DE AUDIO> en el menú OPTION <OPCIONES>.
8
S
2 3
15. Terminales de entrada AV component
• Establezca BNC de INPUT SELECT <SELECCIÓN DE
ENTRADA> en el menú OPTION <OPCIONES> en AV
COMPONENT cuando utilice los terminales de entrada
AV component.
• Seleccione el terminal de entrada de audio que se utilizará
en AV COMPONENT de AUDIO SELECT <SELECCIÓN
DE AUDIO> en el menú OPTION <OPCIONES>.
16. Terminal de entrada AV video
• Seleccione el terminal de entrada de audio que se
utilizará en AV VIDEO de AUDIO SELECT <SELECCIÓN
DE AUDIO> en el menú OPTION <OPCIONES>.
17. Terminal de entrada AV S-video
• Seleccione el terminal de entrada de audio que se utilizará
en AV S-VIDEO de AUDIO SELECT <SELECCIÓN DE
AUDIO> en el menú OPTION <OPCIONES>.

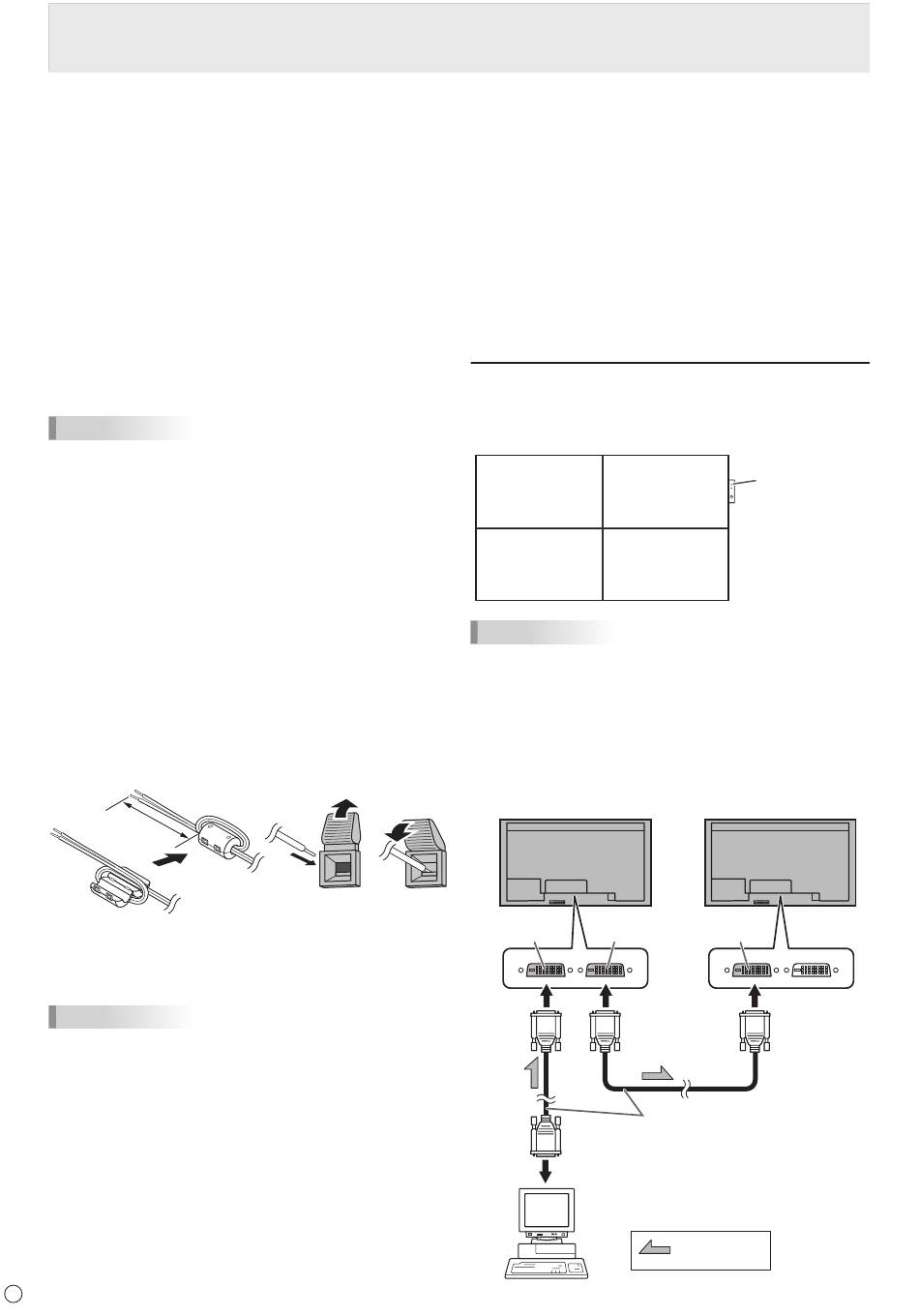

Conexión de múltiples monitores
Los monitores pueden alinearse y utilizarse como si se tratara
de una gran pantalla.
[Ejemplo]
Segundo monitor Primer monitor
Esclavo (unidad de expansión) Maestro (unidad principal)
Nº de ID: 2 Nº de ID: 1
Tercer monitor Cuarto monitor
Esclavo (unidad de expansión) Esclavo (unidad de expansión)
Nº de ID: 3 Nº de ID: 4
CONSEJOS
• Conecte los cables RS-232C por orden, comenzando por
el primer monitor (monitor maestro). Si los monitores se
conectan en un orden distinto, tal vez no puedan utilizarse.
• Instale siempre el cajetín del sensor de control remoto en
el monitor maestro.
■ Conexión con cable de vídeo
Podría variar en función del sistema utilizado.
Si se usa el terminal PC/AV DVI-D, podrán conectarse hasta 5
monitores en serie (cuando esté instalada la placa PN-ZB02)
Primer monitor
Terminal de entrada Terminal de salida
PC/AV DVI-D PC/AV DVI-D
A terminal de salida RGB digital para PC
Cajetín del sensor
de control remoto
(suministrado con
el kit PN-ZR01)
Segundo monitor
Terminal de entrada
PC/AV DVI-D
Cables de señal digital (DVI)
(de venta en comercios)
muestra el flujo
de la señal
