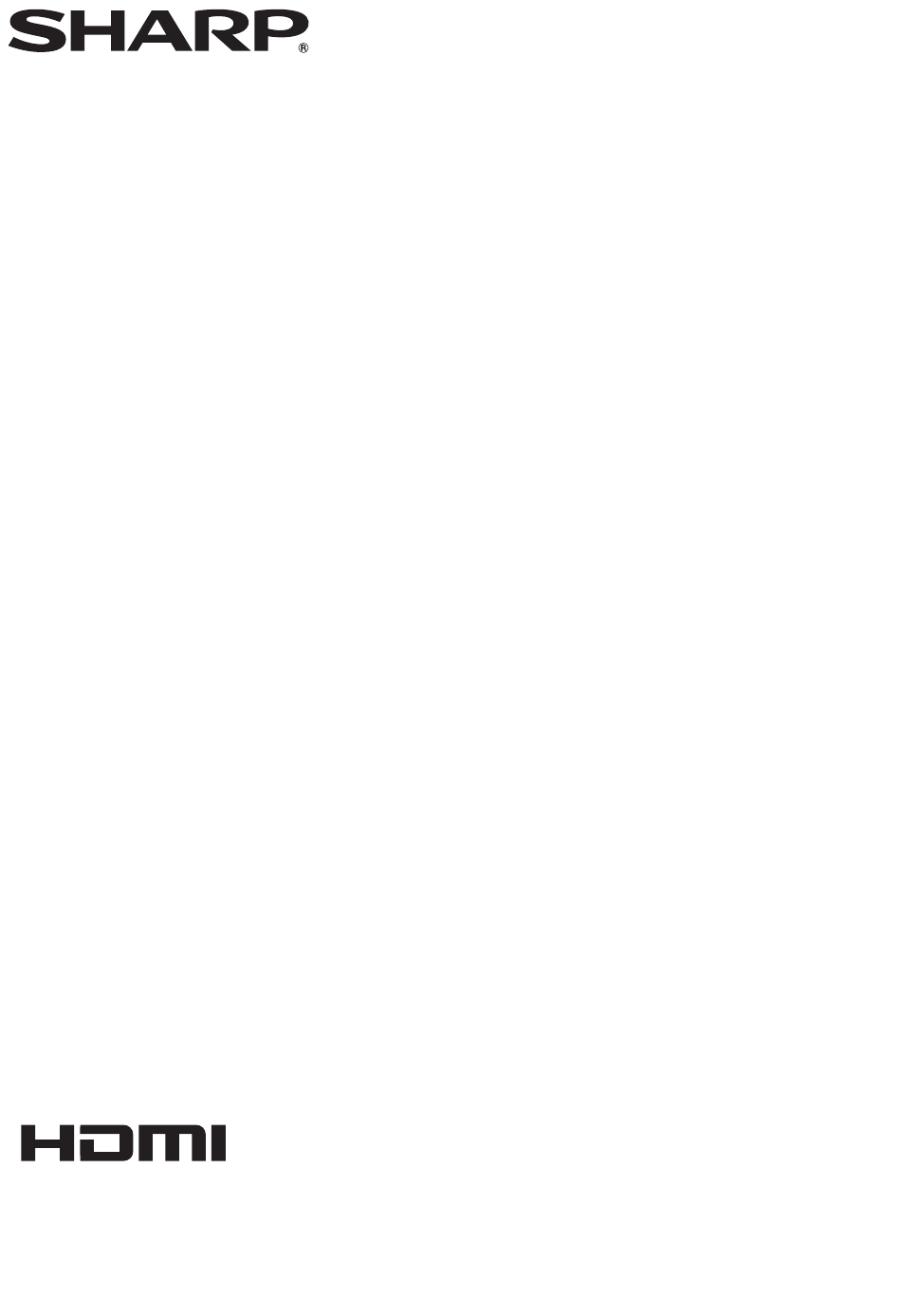

PN-V601A
MONITEUR LCD
GUIDE DE L'UTILISATEUR

Publicité

Table des Matières
loading

Manuels Connexes pour Sharp PN-V601A

Sommaire des Matières pour Sharp PN-V601A

  • Page 1 PN-V601A MONITEUR LCD GUIDE DE L’UTILISATEUR...

  • Page 2: Table Des Matières

    Table des matières Nomenclature ..............3 Fonctionnement de base ..........5 Mode de fonctionnement de la télécommande .....7 Options de menu .............8 Affichage de l’écran de menu ........8 détails des options de menu ........9 Réglages pour l’affichage d’écran de PC ....15 Initialisation (Restauration)/Réglage des restrictions des fonctions (FUNCTION <FONCTION>) ....16 Commande du moniteur par un PC (RS-232C) ...17 Raccordement d’un PC ..........17...

  • Page 3: Nomenclature

    28. Bornes du haut-parleur externe 29. Bornes d’entrée audio 1 30. Bornes d’entrée audio 2 Attention 31. Bornes d’entrée PC RVB • Consultez votre revendeur SHARP pour savoir comment 32. Bornes d’entrée AV composant brancher/débrancher les pièces optionnelles. 33. Borne d’entrée AV vidéo • N’ouvrez pas le couvercle des bornes d’extension vous- 34. Borne d’entrée AV S-vidéo même.
  • Page 4 Nomenclature n T élécommande (Fourni avec le PN-ZR01 (optionnel)) 1. Émetteur de signal 2. Bouton POWER (alimentation) 3. Bouton SOURDINE 4. Bouton VOLUME + / Commande du curseur bouton ( 5. Bouton LUMINOSITÉ - / Commande du curseur bouton ( 6.

  • Page 5: Fonctionnement De Base

    Fonctionnement de base Lorsque vous contrôlez plusieurs moniteurs à l’aide de la 2. SOURDINE Met hors service le volume temporairement. télécommande, commencez par régler la télécommande sur Appuyez sur le bouton MUTe de nouveau pour remettre le le mode de fonctionnement approprié (voir à la page 7). son au niveau précédent.
  • Page 6 Fonctionnement de base nChangement de format de l’image Même quand la dimension de l’écran a changé, l’affichage peut rester le même selon le signal d’entrée. WIDE entrée PC Affiche une image qui remplit tout l’écran. <LARGE> Entrée AV Une image de format 4:3 est étirée pour remplir l’écran en entier. ZOOM 1 entrée PC Affiche l’image de format 4:3, ainsi l’écran est rempli en entier avec...

  • Page 7: Mode De Fonctionnement De La Télécommande

    Mode de fonctionnement de la télécommande La télécommande permet de contrôler... ALL MONITORS <TOUS LES MONITEURS> • Le moniteur maître Permet de contrôler le moniteur maître et tous les moniteurs • Les moniteurs portant un numéro d’identification spécifié esclaves. • Le moniteur maître et tous les moniteurs esclaves TOUS s’affiche sur le menu du moniteur maître.

  • Page 8: Options De Menu

    Options de menu Affichage de l’écran de menu Conseils • Le menu va différer en fonction du mode d’entrée. Le réglage de la vidéo et du son et les réglages des • L’écran de menu va se fermer automatiquement si aucune différentes fonctions sont activés. Cette section décrit la opération n’est réalisée pendant environ 15 secondes.

  • Page 9: Détails Des Options De Menu

    Options de menu Détails des options de menu nPICTURE <IMAGE> AUTO (PC D-SUB/PC RGB <PC RVB>) Le menu va différer en fonction du mode d’entrée. CONTRAST et BLACK LEVEL sont réglés automatiquement. nSCREEN <ÉCRAN> Appuyer sur pour exécuter le réglage. AUTO (PC D-SUB/PC RGB <PC RVB>) CONTRAST <CONTRASTE>...
  • Page 10 Options de menu nAUDIO HDMI SETTING <RÉGLAGE HDMI> HDMI AUTO VIEW <VISIONNEMENT AUTO HDMI> TREBLE <AIGUS> ......Lorsque oN est sélectionné, la taille de Règle le volume des aigus. l’écran est réglée automatiquement en fonction du signal de contrôle de la taille de BASS <GRAVES>...
  • Page 11 Options de menu COPY SETTING VALUE <COPIER VALEUR DE RÉGLAGE.> AUDIO OUTPUT(RCA) <SORTIE AUDIO(RCA)> Lorsque le moniteur est connecté à d’autres moniteurs à Règle le volume de sortie du son provenant des bornes de sortie audio. Quand le réglage est sur VARIABLE2, aucun l’aide du câble RS-232C, vous pouvez copier les réglages audio n’est produit par les bornes du haut-parleur externe.
  • Page 12 Options de menu nMULTI nPIP/PbyP ENLARGE <AGRANDIR> (Voir à la page 13.) PIP MODES <PIP MODE> Permet d’activer ou de désactiver la fonction Règle la méthode d’affichage. d’agrandissement. oFF ..Affiche un seul écran. PiP ...Affiche un écran annexe incorporé dans un écran principal. ADVANCED (eNLARGe) <AVANCÉ...
  • Page 13 Options de menu nAffichage sur deux écrans nENLARGE <AGRANDIR> Vous pouvez afficher les écrans du signal d’entrée du PC et • Vous pouvez aligner plusieurs moniteurs et les intégrer du signal d’entrée AV simultanément. dans un seul grand écran pour l’affichage. Réglez cette fonction avec “PIP MODES”...
  • Page 14 Options de menu nZOOM2 SPECIAL SETTING (3) DAY OF THE WEEK <JOUR DE LA SEMAINE> <RÉGLAGES SPÉCIAUX ZOOM2> Spécifie le jour de la semaine pour l’exécution de SCHedULe. Si vous connectez un ordinateur portable ayant l’une des ONLY ONCE <UNE FOIS> : résolutions d’écran suivantes et que des bandes noires Exécute SCHEDULE une fois le jour spécifié.

  • Page 15: Réglages Pour L'affichage D'écran De Pc

    Options de menu nOptions ADVANCED <AVANCÉ> (Entrée AV) Réglages pour l’affichage d’écran de PC (Voir la page 9 pour plus de détails relatifs nRéglage automatique aux options du menu additionnels.) Quand vous utilisez la borne d’entrée PC D-sub ou les FLESH TONE <TON NATUREL> bornes d’entrée PC RVB pour afficher un écran de PC pour la première fois, ou quand vous changez le réglage du PC, Règle la commande des teintes.

  • Page 16: Initialisation (Restauration)/Réglage Des Restrictions Des Fonctions (Function )

    Initialisation (Restauration)/Réglage des restrictions des fonctions (FUNCTION <FONCTION>) Vous pouvez restaurer les réglages sur leurs valeurs OSD DISPLAY <OSD> préréglées à la sortie d’usine et limiter les opérations. Cache/affiche les menus. Les écrans FUNCTioN et ReMoTe CoNTRoL Mode SIZE 1. Si vous utilisez la télécommande, appuyez sur ne peuvent pas être cachés.

  • Page 17: Commande Du Moniteur Par Un Pc (Rs-232C)

    Commande du moniteur par un PC (RS-232C) Conditions de communication Vous pouvez commander ce moniteur à partir d’un PC via le port RS-232C (port COM) sur le PC. Vous pouvez également raccorder plusieurs moniteurs en Faites les réglages de communication RS-232C du PC pour série en utilisant un PC.
  • Page 18 Commande du moniteur par un PC (RS-232C) nFormat des codes de réponse nIntervalle de communication Lorsqu’une commande a été exécutée correctement • Après le renvoi de OK ou ERR, vous devez envoyer les commandes suivantes. Code retour Pour régler l’expiration du délai, spécifiez 10 secondes ou , 0A un temps plus long. Une réponse est renvoyée après qu’une commande soit exécutée. Lors de la connexion de plusieurs moniteurs en série, paramétrez le délai d’attente à au moins la position du * Si un numéro d’identification a été affecté...
  • Page 19 Commande du moniteur par un PC (RS-232C) nCommandes liées aux numéros d’identification IDLK ..Le paramètre de cette commande désigne le numéro d’identification du moniteur. Ce moniteur Les exemples de commandes montrés sur cette page sera sujet à toutes les commandes qui suivront. supposent la configuration de raccordement et les numéros d’identification suivants.

  • Page 20: Réglage Des Données D'utilisateur Gamma

    Commande du moniteur par un PC (RS-232C) nFonction de répétition Réglage des données d’utilisateur Ce système dispose d’une fonction pour permettre le réglage GAMMA de plusieurs moniteurs raccordés en série en utilisant une seule commande. Cette fonction est appelée fonction de n P our transférer les données d’utilisateur répétition.

  • Page 21: Tableau Des Commandes Rs-232C

    Commande du moniteur par un PC (RS-232C) Tableau des commandes RS-232C Comment lire le tableau des commandes Commande : Champ commande (Voir à la page 17.) Direction : W Quand le “Paramètre” est réglé dans le champ paramètre (voir à la page 17), la commande fonctionne de la manière décrite dans la colonne “Contenu de la commande/de la réponse”.

  • Page 22: Menu Screen

    Commande du moniteur par un PC (RS-232C) Menu SCREEN <ÉCRAN> Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse (A) (B) AUTo ASNC Quand le mode d’entrée est PC D-SUB, PC RGB <PC RVB>. CLOCK <HEURE> CLCK 0-1200 0-1200 Quand le mode d’entrée est PC D-SUB, PC RGB <PC RVB>.

  • Page 23: Menu Audio

    Commande du moniteur par un PC (RS-232C) Menu AUDIO Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse (A) (B) TREBLE <AIGUS> AUTR -5-5 -5-5 BASS <GRAVES> AUBS -5-5 -5-5 ○ ○ ○ BALANCe AUBL -10-10 -10-10 ReSeT ARST Menu SETUP <INSTALLATION>...

  • Page 24: Menu Option

    Commande du moniteur par un PC (RS-232C) Menu OPTION <OPTIONS> Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse (A) (B) dATe/TiMe SeTTiNG ○ dATe AABBCCddee AABBCCddee AA : Année, BB : Mois, CC : Jour, DD : Heure, EE : Minute <RÉGLAGE DATE/HEURE>...

  • Page 25: Menu Multi

    Commande du moniteur par un PC (RS-232C) Menu MULTI Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse (A) (B) ENLARGE <AGRANDIR> eNLG 0-1 0: OFF, 1: ON ENLARGE MODE <MODE LARGE> eMAG 0-4 0 : OFF, 1 : 2 x 2, 2 : 3 x 3, 3 : 4 x 4, 4 : 5 x 5 EMHV 11-55 11-55 1 x 1 (OFF) à...

  • Page 26: Menu Initialisation/Réglage Des Restrictions Des Fonctions (Function )

    Commande du moniteur par un PC (RS-232C) Menu PIP/PbyP Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse (A) (B) ○ PIP MODES <PIP MODE> MWiN 0-3 0 : OFF, 1 : PIP, 2 : PbyP, 3 : PbyP2 ○...

  • Page 27: Commandes De Configuration Des Données De L'utilisateur Gamma

    Commande du moniteur par un PC (RS-232C) Autres Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse (A) (B) DIMENSION DE L’ÉCRAN (PC) Wide 1-5 1 : WIDE <LARGE>, 2 : NORMAL, 3 : Dot by Dot <Pt par Pt>, ○...

  • Page 28: Commande Du Moniteur Par Un Pc (Lan)

    Commande du moniteur par un PC (LAN) Paramètres de connexion à un Lorsque le PN-ZB02 (optionnel) est raccordé, votre moniteur peut être connecté à un réseau LAN, ce qui permet de le réseau LAN contrôler depuis un PC, lui-même connecté à un réseau LAN. Vous pouvez également configurer le moniteur de manière Définissez l’adresse IP et le masque de sous-réseau du à...

  • Page 29: Réglages Des Paramètres Sur Un Pc

    Commande du moniteur par un PC (LAN) ■ Réglages des paramètres sur un PC 7. Modifiez provisoirement l'adresse IP et le masque de sous- réseau. Une fois le moniteur connecté à un PC, vous pouvez Utilisez les réglages suivants pour accéder au moniteur configurer les paramètres LAN directement sur le PC. neuf.

  • Page 30: Contrôle Du Moniteur Par Le Biais D'un Pc

    Commande du moniteur par un PC (LAN) 5. Cliquez sur “LAN SETUP” dans le menu NETWORK. Attention • Attendez 10 secondes après avoir cliqué sur [oK] avant de continuer. • Quand vous commandez l’appareil à l’aide de la télécommande ou d’un moyen similaire, cliquez sur [Refresh]. Contrôle du moniteur par le biais d’un PC ■ F onctionnement de base Vous utilisez Internet Explorer sur un PC connecté...

  • Page 31: Adjustment

    Commande du moniteur par un PC (LAN) ■ INFORMATION ■ ADJUSTMENT Permet d’afficher des informations relatives à ce moniteur. Vous pouvez régler ces paramètres qui sont également disponibles dans le menu du moniteur. • SCREEN (Voir à la page 9.) • PICTURE (Voir à la page 9.) •...
  • Page 32 Commande du moniteur par un PC (LAN) ■ NETWORK (LAN SETUP) ■ NETWORK (SECURITY) Cet écran vous permet de définir les paramètres nécessaires Cet écran vous permet de régler les paramètres de sécurité. quand le moniteur est connecté à un réseau local. USER NAME / PASSWORD DHCP CLIENT Permet de définir un nom d’utilisateur et un mot de passe Si votre réseau LAN est doté...
  • Page 33 Commande du moniteur par un PC (LAN) ■ NETWORK (GENERAL) ■ MAIL (ORIGINATOR) Cet écran vous permet de spécifier les paramètres généraux Cet écran vous permet de configurer l’e-mail envoyé du réseau local. périodiquement ou en cas d’erreur du moniteur. Les paramètres dépendent de la configuration de votre réseau LAN.
  • Page 34 Commande du moniteur par un PC (LAN) ■ MAIL (RECIPIENT) ■ MAIL (PERIODICAL) Cet écran vous permet de spécifier les destinataires de l’e-mail Quand l’option PERIODICAL de CONDITION dans MAIL envoyé périodiquement ou en cas d’erreur du moniteur. (RECIPIENT) est cochée, spécifiez la date et l’heure d’envoi de l’e-mail.
  • Page 35 Commande du moniteur par un PC (LAN) ■ SNMP TRAP ADDRESS & PORT Permet de configurer les paramètres relatifs au SNMP. Définissez l’adresse de destination et le numéro de port de la notification envoyée par la fonction piège. Attention • Après avoir défini le SNMP, cliquez sur [Switch the main power of monitor off and on now.] ou mettez le moniteur hors tension puis sous tension à...

  • Page 36: Dépannage

    • Le boîtier du capteur de télécommande du PN-ZR01 est-il • Le matériel a un problème. Mettez hors tension le moniteur déconnecté ? et demandez à votre revendeur SHARP la réparation. • Si l’unité principale est connectée à plusieurs moniteurs, le (Lorsque le paramètre STATUS ALERT <ALERTE D’ÉTAT>...

  • Page 37: Caractéristiques

    LOW POWER <BASSE CONSOMMATION>: 0,5 W. SHARP se réserve le droit d’apporter sans préavis des modifications à la présentation et aux caractéristiques des appareils afin d’amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d’un appareil à...
  • Page 38 Lors du montage du moniteur, assurez-vous d’utiliser un support de montage mural qui soit conforme à la méthode de montage compatible avec VESA. SHARP recommande l’utilisation des vis M6 et de les serrer. Remarquez que la profondeur des trous des vis du moniteur est de 10 mm. Relâcher le montage peut causer la chute du produit, entraînant des blessures sérieuses pour les personnes aussi bien que des dommages au produit.
  • Page 39 Caractéristiques nTableau des fréquences de signaux compatibles (PC) Numérique Analogique Fréquence Résolution de l’écran Hsync Vsync (D-SUB/RVB* du point DVI* HDMI VESA 640 × 480 31,5kHz 60Hz 25,175MHz 37,9kHz 72Hz 31,5MHz 75Hz 31,5MHz 37,5kHz 800 × 600 35,1kHz 56Hz 36,0MHz 37,9kHz 60Hz 40,0MHz...
  • Page 40 Caractéristiques nTableau des fréquences de signaux compatibles (AV) Résolution de l’écran Fréquence DVI-D* HDMI Composant* 1920 × 1080p* 24Hz 50Hz 59,94Hz 60Hz 1920 × 1080i* 50Hz 59,94Hz 60Hz 1280 × 720p 50Hz 59,94Hz 60Hz 720 × 576p 50Hz 720 × 480p 59,94Hz 60Hz 640 ×...
  • Page 41 Caractéristiques Broches de la borne d’entrée PC/AV DVI-D Broches de la borne d’entrée PC/AV HDMI (DVI-D à 24 broches) (Connecteur HDMI) Fonction Fonction Fonction Fonction TMDS donnée 2- N.C. TMDS donnée 2+ TMDS horloge blindage TMDS donnée 2+ +5 V TMDS données 2 blindages TMDS horloge- TMDS donnée 2/4 blindage...
  • Page 42 PN-V601A Ge FR17F(2)
