Otros terminales

Terminales de salida de audio
• Sale el audio del equipo conectado a los terminales de
entrada de audio (COMPONENT/VIDEO) o al terminal de
entrada de audio para PC. Conecte a los terminales de
entrada de audio del equipo conectado utilizando un cable
de audio de venta en comercios (RCA).
• La salida de audio variará dependiendo de la selección del
modo de entrada.
Terminal de salida RGB analógica para PC
Las señales de vídeo desde el terminal de entrada RGB
analógica para PC o desde los terminales de entrada RGB
analógica para PC (BNC) podrán enviarse a un dispositivo
externo. Emplee este terminal cuando conecte múltiples
monitores en serie mediante cables de señal analógica para PC
(de venta en comercios). (Véase la descripción de la derecha.)
Terminal de salida de vídeo
Las señales de vídeo desde los terminales de entrada de
vídeo compuesto podrán enviarse a un dispositivo externo.
Conecte al equipo utilizando un cable de vídeo de venta en
comercios (BNC).
Terminal de entrada RS-232C
Podrá controlar el monitor desde un PC conectando un cable
recto RS-232 de venta en comercios entre este terminal y el
PC. (Consulte la Guía de uso.)
Conexión de altavoces externos
Asegúrese de utilizar altavoces externos con una impedancia
de 6 a 8 Ω y una entrada nominal de al menos 7 W.
(1)
1. Empujando la patilla, inserte la punta del cable.
2. Libere la patilla.
CONSEJOS
• Asegúrese de conectar los terminales + y - y los altavoces
izquierdo y derecho correctamente.
• Evite cortocircuitar los terminales + y -.
(2)
Conexión de equipos periféricos

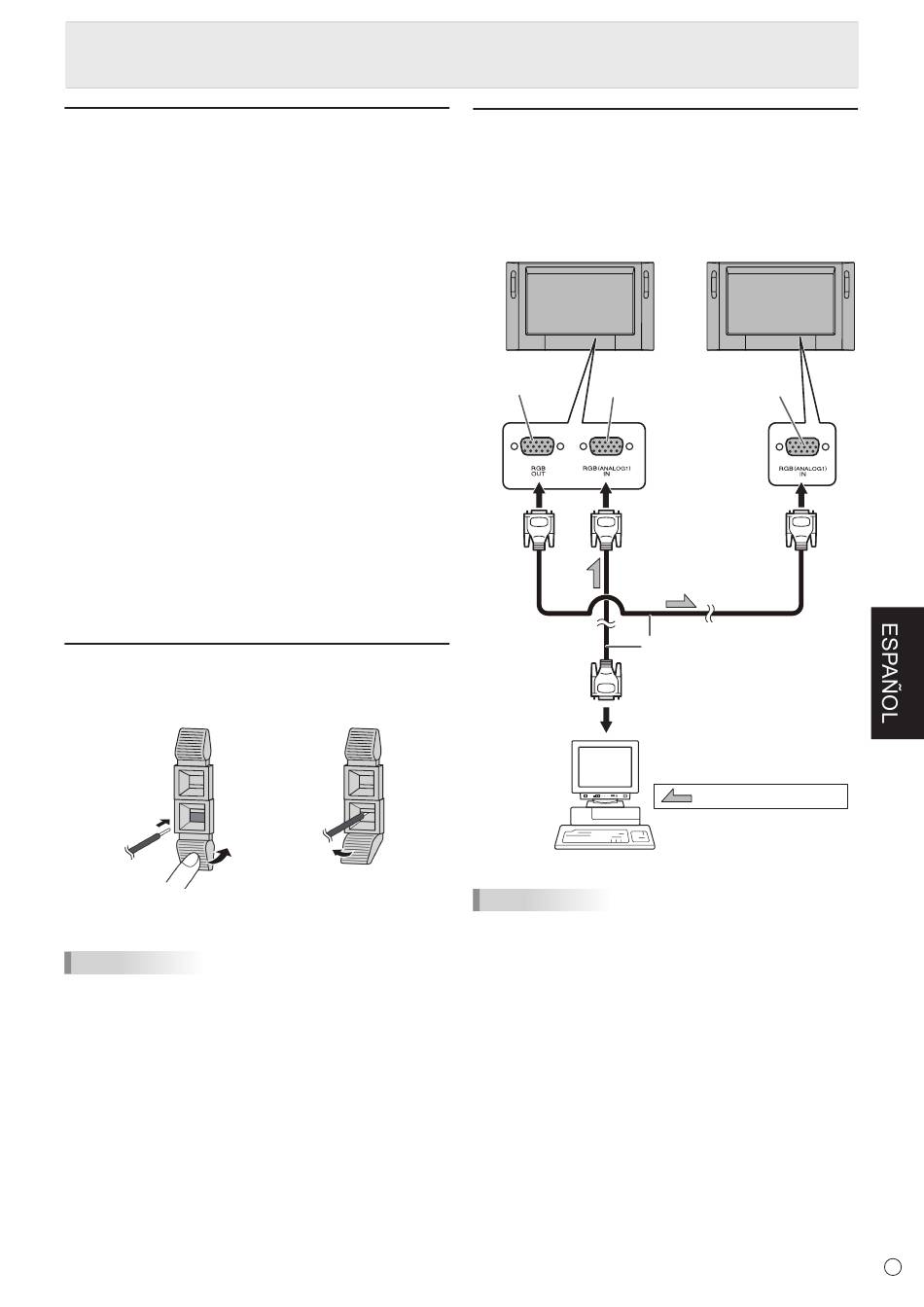

Conexión de múltiples monitores
Podrá conectar varios monitores (hasta 4 monitores) en serie
utilizando el terminal de entrada RGB analógica para PC o
los terminales de entrada RGB analógica para PC (BNC) y el
terminal de salida RGB analógica para PC.
Ejemplo de conexión
Primer monitor
Terminal de salida
Terminal de
RGB analógica
entrada RGB
para PC
analógica para PC
Cables de señal analógica
para PC (de venta en comercios)
A terminal de salida RGB
analógica para PC
CONSEJOS
• Las señales de audio no podrán transmitirse cuando se
conecten varios monitores en serie. Conecte los terminales
de salida de audio a un amplificador de audio externo (de
venta en comercios).
• La longitud de los cables de señal y el entorno circundante
podrían afectar a la calidad de imagen.
Segundo monitor
Terminal de
entrada RGB
analógica para PC
muestra el flujo de la señal
11
